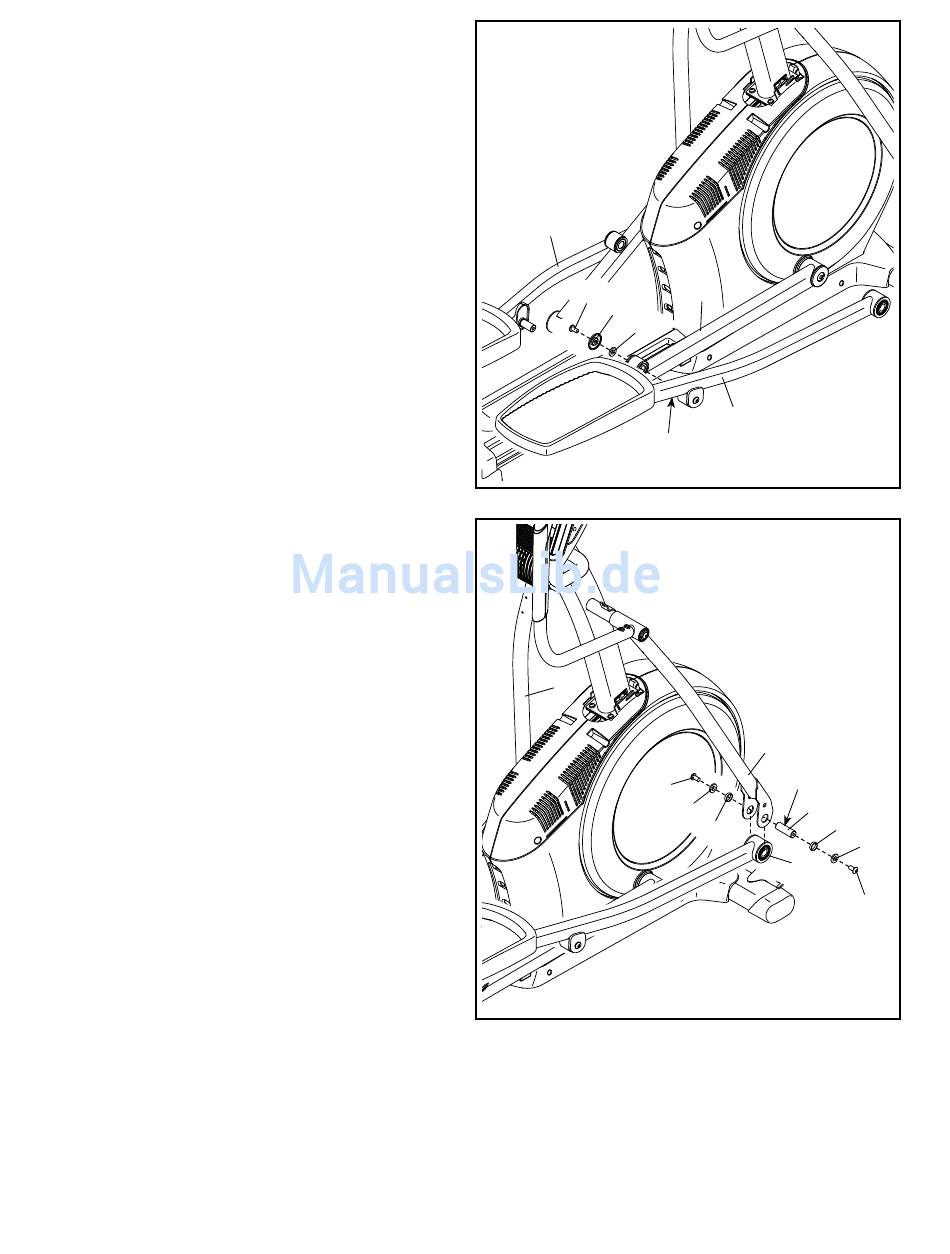

11. Richten Sie den rechten Pedalarm (58) wie
abgebildet aus.
Tragen Sie Schmierfett auf die Achse am
rechten Pedalarm (58) auf.
Befestigen Sie den rechten Pedalarm (58) mit
einer M8 x 14 mm Schulterschraube (120),
einer kleinen Achsabdeckung (55) und einer M8
Beilagscheibe (97) am rechten Rollenarm (59).
Wiederholen Sie diesen Schritt für den linken
Pedalarm (44).
12. Tragen Sie eine kleine Menge Schmierfett auf
eine der Pedalarmachsen (64) auf.
Schieben Sie dann eine M8 Beilagscheibe (97)
und ein Achsabstandsstück (77) auf eine
M8 x 13 mm Schraube (82) und ziehen Sie
die Schraube einige Umdrehungen in der
Pedalarmachse (64) fest.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (58) in der Halterung
am rechten oberen Oberkörperbein (60) hält,
stecken Sie die Pedalarmachse (64) in
beide Teile.
Schieben Sie eine M8 Beilagscheibe (97) und
ein Achsabstandsstück (77) auf eine andere
M8 x 13 mm Schraube (82) und ziehen Sie
die Schraube einige Umdrehungen in der
Pedalarmachse (64) fest. Ziehen Sie dann
beide Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Elliptical-Trainers.
11
44
120
55
97
Schmierfett
12
46
11
59
58
60
Schmierfett
82
64
97
77
58
77
97
82
