12 MATERIALFEHLERMODUS (NUR CG70ABDL)

12.1 EINLEITUNG

Ihr Messgerät verfügt über einen einfachen Materialfehlererkennungsmodus.
Informationen zur Materialfehlererkennung sind auf der Elcometer NDT- Informationsseite bei
www.elcometerNDT.com erhältlich.

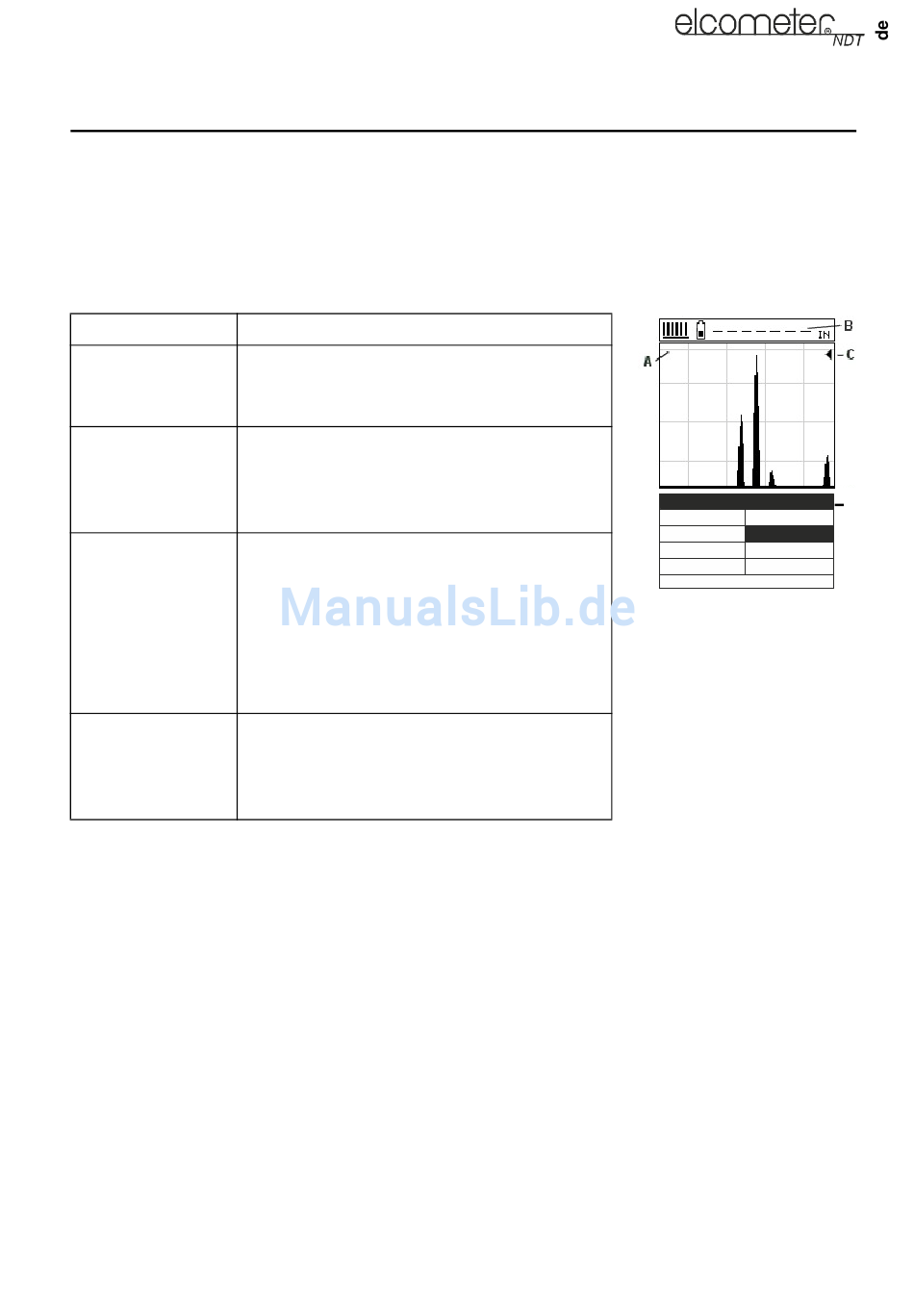

12.2 MATERIALFEHLERMODUSANZEIGE

Funktion
A
B
C
D

12.3 AKTIVIEREN DER MATERIALFEHLERERKENNUNG

Zur Verwendung des Materialfehlermodus ist ein Winkelstrahlmesskopf und ein Kabel des Typs
Doppel-Lemo auf Microdot (einzeln) erforderlich. Diese Artikel sind bei Elcometer NDT erhältlich.
1. Schließen Sie das Kabel des Typs Doppel-Lemo auf Microdot (einzeln) und den Winkelstrahl-
messkopf am Messgerät an.
2. Wählen Sie MENÜ/SONDE/FEHLERMODUS.
3. Stellen Sie den Wert der Funktion FEHLERMODUS (AUS, EIN, SPITZENWERT) mithilfe der
LINKS- und RECHTS-Pfeiltasten ein.
• AUS - schaltet die Materialfehlererkennung aus
• EIN - schaltet den Materialfehlermodus ein
• SPITZENWERT - aktiviert die Materialfehleranzeige mit dem „Peak Hold"-Symbol. Wenn diese
Option gewählt ist, wird das „Peak Hold"-Symbol rechts im Display angezeigt (drücken Sie
CLR, um es auf Null zu stellen).
4. Drücken Sie MEAS, um zur Messwertanzeige zurückzukehren.
Hinweis: Wenn der Materialfehlermodus aktiviert ist, ist noch eine Messkopfverzögerung des zuvor
geladenen Messkopfs konfiguriert, die sich jedoch nur auf die Position des Startpunkts des
Beschreibung
Horizontale Gitterlinien in der Anzeige
repräsentieren jeweils einen Anstieg um
25% ihrer Gesamthöhe.
Der normalerweise in diesem Bereich
angezeigte Dickenmesswert ist für die
Materialfehlererkennung irrelevant. Er wird
durch eine gestrichelte Linie ersetzt.
Das „Peak Hold"-Symbol ist nur sichtbar,
wenn der Materialfehlermodus auf
„Spitzenwert" eingestellt ist. Es zeigt die
höchste während eines Scans erkannte
Amplituden-Reflektion an. Das „Peak
Hold"-Symbol wird durch Drücken auf CLR
auf Null gestellt.
Vertikale, mit Quadrantennummern
gekennzeichnete Gitterlinien. Anders als im
Dickenmodus stehen sie nicht in Bezug zur
Materialdicke.
Weitere
1 2 3 4
VERZOEGERUNG: 0.00 WEITE: 1.00
MODUS: P-E
VERSTAERKUNG: 36
BLENDE 1: 0.00
BLENDE 2: 0.00
SCHWELLWERT: 2 ORT: G9
:
DATEI
D
