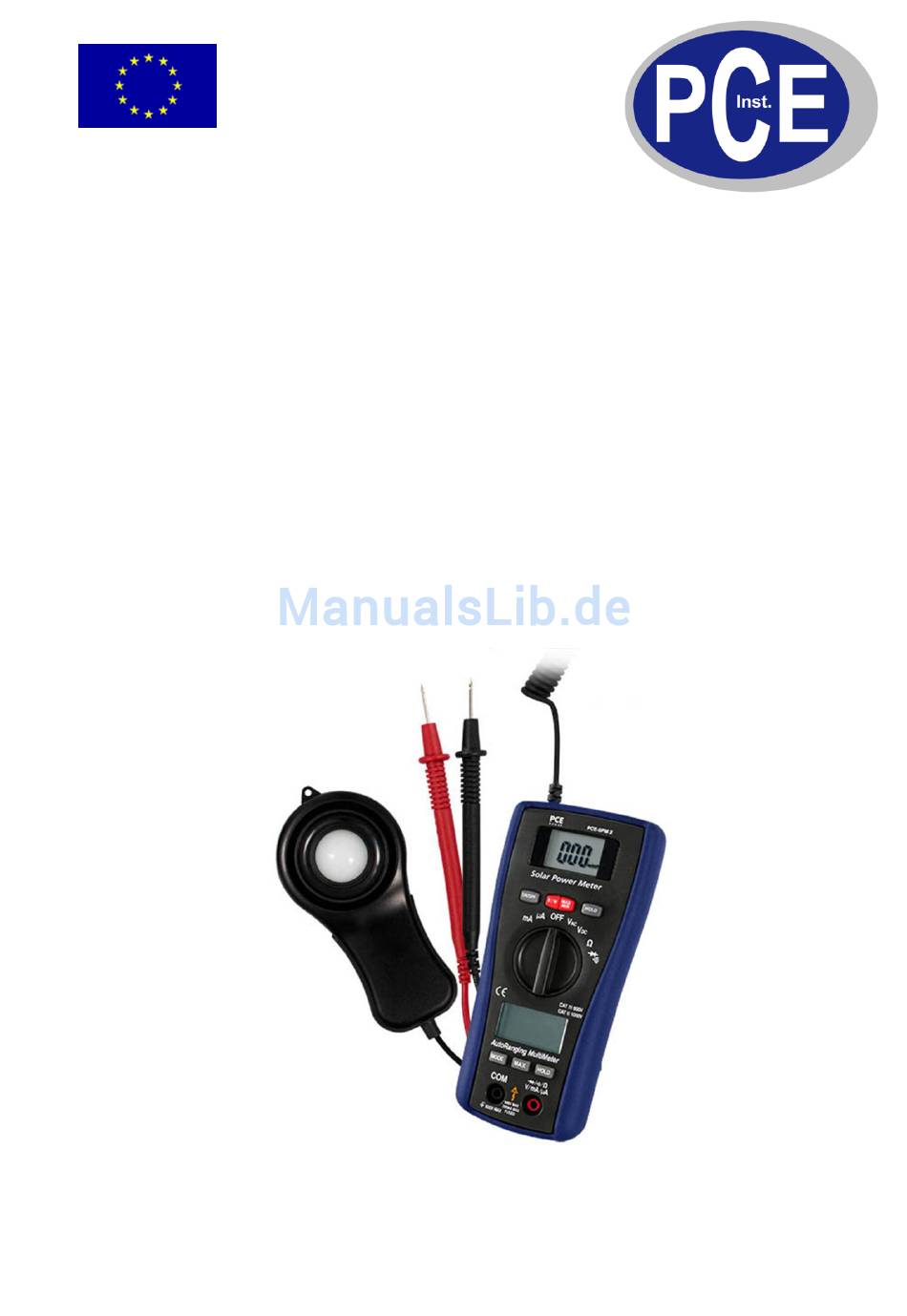

Bedienungsanleitung
Multimeter und
Solarstrahlungsmessgerät

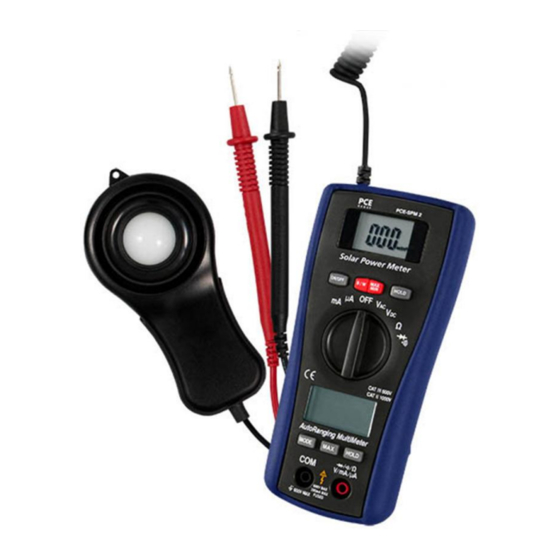

PCE-SPM 2
Version 1.1
04.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-SPM 2
Inhaltszusammenfassung für PCE Instruments PCE-SPM 2
- Seite 1 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Multimeter und Solarstrahlungsmessgerät PCE-SPM 2 Version 1.1 04.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheit ........................3 Sicherheitssymbole ..........................3 Sicherheitsvorkehrungen ........................3 Beschreibung ......................4 Ausstattung ............................4 Beschreibung des Gerätes........................4 Beschreibung des Solarstrahlungsmessers ..................4 Spezifikationen ......................5 Bedienung ......................... 6 Solarstrahlungsmessung ........................6 AC/DC Spannungsmessung ........................ 6 AC/DC Strommessung ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.Warensortiment.de Einleitung Das PCE-SPM 2 ist ein 2 in 1 Solarstrahlungsmessgerät und Multimeter, es erlaubt die Messung von Der externe Strahlungssensor gibt Spannung, Strom und Widerstand, prüft den Durchgang und die Diode. Ihnen die momentane Bestrahlungsstärke in Watt pro Quadratmeter (W/m²) an, kann aber auch in Quadratfuß... -
Seite 4: Beschreibung
BETRIEBSANLEITUNG www.warensortiment.de Beschreibung Ausstattung misst die Bestrahlungsstärke bis 1999 W/m² und bis 634 BTU (ft²/h) gut ablesbares LC-Display 3 1/2 –stellig hohe Genauigkeit und schnelle Ansprechzeit Hold-Funktion Batterie-Zustandsanzeige robustes, gummiertes Kunststoffgehäuse misst AC/DC Strom- und Spannung, Widerstände, Durchgang und Dioden Überlastanzeige CAT III 600 V Beschreibung des Gerätes Solarsensor... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.Warensortiment.de Spezifikationen Photovoltaik Messer Messbereiche 1999 W/m , 634 BTU(ft Auflösung 1 W/m , 1 BTU(ft Genauigkeit normalerweise ±10 W/m [±634 BTU(ft *h)] oder ±5% je nachdem welcher Wert größer ist zusätzl. Temperaturfehler ±0,38W/m /°C Messrate 0,25 s Multimeter Messbereiche DCV: 200 mV;... -
Seite 6: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung Solarstrahlungsmessung Schalten Sie das Solarstrahlungsmessgerät über die ON/OFF-Taste ein. Wählen Sie mit der W/B-Taste die gewünscht Einheit aus. Nehmen Sie die Schutzkappe von dem Solarsensor ab. Halten Sie den Solarsensor zur Lichtquelle Warten Sie bis der Wert im Display stabil ist und lesen ihn dann ab. Zusätzlich können Sie den Wert über die DATA-HOLD-Taste einfrieren. -
Seite 7: Durchgangstest
BETRIEBSANLEITUNG www.Warensortiment.de Durchgangstest Warnung: Unter keinen Umständen Durchgangsprüfungen an spannungsführenden Bauteilen oder Schaltungen durchführen. Drehen Sie den Funktionsdrehschalter auf die / -Position. Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die V/mA/µA/Ω/ Buchse. Drücken Sie die Mode-Taste bis das -Symbol im Display angezeigt wird. -
Seite 8: 5.10 Batterieaustausch
BETRIEBSANLEITUNG www.warensortiment.de 5.10 Batterieaustausch Lösen Sie die Schrauben des Batteriefachdeckels aus der Geräterückseite. Entfernen Sie die Batterien und setzen neue Batterien ein. Setzen Sie den Batteriefachdeckel wieder ein und befestigen Sie ihn vorsichtig mit der Schraube. Sehen Sie hierzu auch Punkt 6. „Entsorgung“. 5.11 Sicherungsaustausch Sollte eine Sicherung im Gerät defekt sein, handelt es sich in den meisten Fällen um eine Fehlbedienung des Messgerätes.
