- Seite 1 Bedienungsanleitung PCE-HDM 5 Digitalmultimeter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 24. Oktober 2018 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
MAX/MIN Datenaufzeichnung .............. 8 10 Messbereich einstellen ................. 8 11 Bluetooth und Taschenlampe .............. 9 12 Automatische Abschaltung ..............9 13 Batterieanzeige ..................9 14 Sicherungen tauschen ................. 9 15 Garantie ....................10 16 Entsorgung ..................10 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Seien Sie bei der Messung oberhalb von 25 VAC RMS oder 35 VDC besonders vorsichtig, da hierbei Stromschlaggefahr besteht. • Kondensatoren müssen vor jeder Messung entladen sein. • Bei einer Widerstands- oder Diodenprüfung darf keine Spannung am Prüfling anliegen. © PCE Instruments... -
Seite 4: Sicherheitssymbole
Digitalmultimeter erlaubt eine Vielzahl von Messvorhaben. So wird eine Untersuchung von Strom, Spannung, Kapazität, Frequenz und Widerständen auf einfache Weise ermöglicht. Neben diesen Messungen können mit dem Digitalmultimeter PCE-HDM 5 auch die Messung des Tastverhältnisses, Diodentests und Durchgangsprüfungen durchgeführt werden. -
Seite 5: Spezifikationen
-4.0 … 1400.0 °F (Angaben ohne Sensor) ± (3% + 9 °F) Die Genauigkeiten sind bei einer Umgebungstemperatur von 23 °C ±5°C und einer Umgebungsfeuchtigkeit von max. 80 % RH angegeben. Als Wellenformen sind Sinuswellen gemessen worden. © PCE Instruments... -
Seite 6: Weitere Spezifikationen
-20 ... 60 °C / max. 80 % r. F. Betriebshöhe max. 2000 m Spannungsversorgung 2 x AAA 1,5 V Batterie Automatische Abschaltung > 15 Minuten Sicherheit IEC1010-1(2001), EN61010-1(2001) CAT III 600 V Verschmutzungsgrad 2 Gewicht 200 g Abmessungen 125 x 68 x 48 mm © PCE Instruments... -

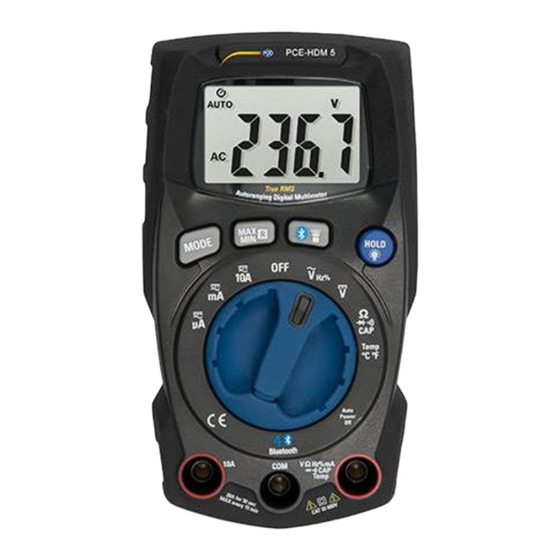

Seite 7: Gerätebeschreibung
Anschluss für V, Ω, Farat, Temperatur, Hz, µA und mA Messung Messwert eingefroren (HOLD) Der Messwert ist negativ 0 … 3999 Messwert AUTO Messbereich wird automatisch eingestellt DC/AC Gleichstrom/Wechselstrom Batterieanzeige mV / V Spannung Ω Widerstand Strom Kapazität Frequenz Tastverhältnis © PCE Instruments... - Seite 8 °C / °F Temperatur N, m, µ, M, k Größeneinheit Durchganstest Diodentest Bluetooth ist eingeschaltet © PCE Instruments...
-
Seite 9: Einschalten
Taste Ihre gewünschte Messfunktion aus. Schließen Sie nun Ihren Prüfling an „COM“ und „V, Ω, HZ, %, mA, …“ an. Ihnen wird direkt der Messwert angezeigt. HINWEIS: Um die Kapazität eines Kondensators zu bestimmten, ist es wichtig, dass dieser vor der Messung entladen ist. Der Kondensator wird bei der Messung aufgeladen. © PCE Instruments... -
Seite 10: Diodenprüfung
Um den Messbereich einzustellen, drücken Sie für drei Sekunden die MAX/MIN/RANGE Taste, um die automatische Messbereichseinstellung auszuschalten. Drücken Sie nun die MAX/MIN/RANGE Taste wiederholt solange, bis Sie Ihren gewünschten Messbereich erreicht haben. Um die automatische Messbereichseinstellung wieder zu aktivieren, drücken Sie die MAX/MIN/RANGE Taste für drei Sekunden erneut. © PCE Instruments... -
Seite 11: Bluetooth Und Taschenlampe
Neue ersetzt werden. Verwenden Sie folgende Sicherungen: F10A/600V und F600mA/600V. Die richtige Anordnung der Sicherungen ist im Sicherungsfach beschrieben. HINWEIS: Bevor Sie die Sicherungen tauschen, müssen Sie zunächst alle Messleitungen vom Messgerät trennen und das Gerät muss vorher ausgeschaltet werden. © PCE Instruments... -
Seite 12: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 13 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
