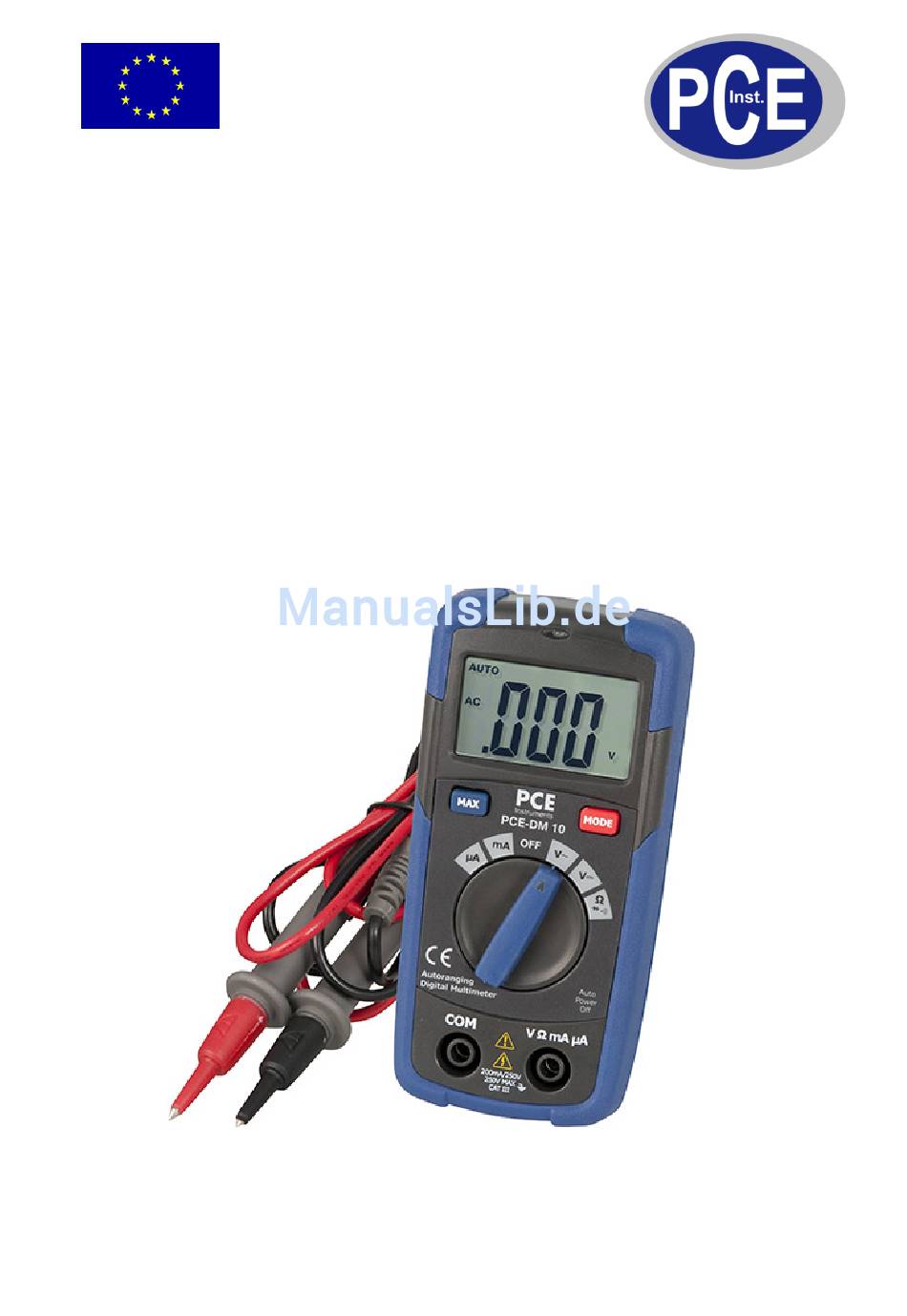

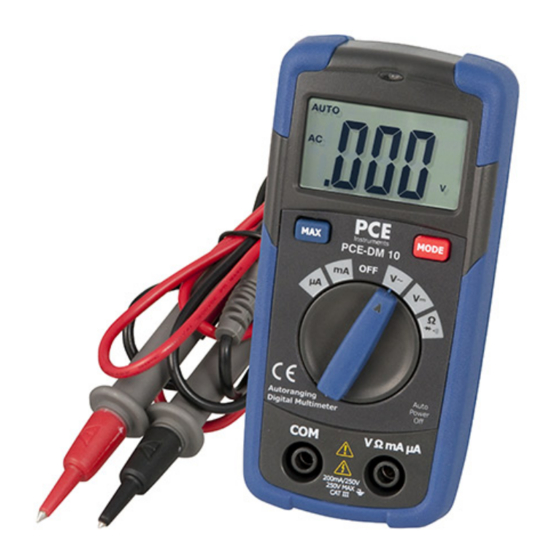

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Multimeter PCE-DM 10 Version 1.1 30.11.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................7 Betriebsanleitung ...................... 8 ... -
Seite 3: Einleitung
Das handliche Multimeter PCE-DM 10 ist ideal geeignet für Anfänger. Durch seine kleinen Abmessungen findet das Multimeter für Anfänger PCE-DM 10 in jeder Schublade oder im Handschuhfach des Autos Platz. Sowohl Wechselspannung und -strom als auch Gleichspannung und –strom können mit dem Multimeter für Anfänger PCE-DM 10 gemessen werden. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. ... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Schutzklasse EN61010-1 Isolation Klasse 2, doppelte Isolation Überspannungskategorien CAT III 600V, CAT II 1000 V Display Hinterleuchtetes LCD mit Anzeige und 2000 Stellen Polarität Automatisch, (-) Anzeige negativer Polarität Überbereich „OL“ Anzeige Batterieanzeige Bei niedriger Batteriespannung wird „BAT“ angezeigt Messintervall 2 mal pro Sekunde, nominal Automatische Abschaltung... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de AC Spannung Messbereich Auflösung Genauigkeit ± 1,2% des abgelesenen 2,000 V 1 mV Wertes ±4dgts ± 1,5% des abgelesenen 20,00 V 10 mV Wertes ±3dgts 200,0 V 100 mV ± 2,0% des abgelesenen Wertes ±4dgts 600V Eingangsimpedanz: 10 MΩ Frequenzbereich: 50 bis 60 Hz Maximale Eingangsspannung: 600 V AC/DC rms DC Strom (Automatische Bereichswahl für µA und mA)
-
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Diodentest Teststrom Auflösung Genauigkeit ± 10% des abgelesenen 0,3 mA typisch 1 mV Wertes ±5dgts Leerlaufspannung: 1,5V DC typisch Überlastschutz: 500 V DC oder AC rms Audiodurchgangsprüfung Hörbare Grenze: unter 100Ω; Teststrom: <0,3mA Überlastschutz: 500V DC oder AC rms Gerätebeschreibung Gerät LCD-Display mit Symbolen... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung WARNUNG: Risiko eines tödlichen elektrischen Schlags. Hochspannungskreise, sowohl AC als auch DC, sind sehr gefährlich und sollten mit großer Sorgfalt gemessen werden. 1. Drehen Sie den Funktionsschalter IMMER auf die OFF-Position, wenn das Messgerät nicht benutzt wird. Das Messgerät hat eine Automatische Abschaltung, die das Messgerät nach 15 Minuten Inaktivität ausschaltet. -
Seite 9: Dc Strommessung
BETRIEBSANLEITUNG www.warensortiment.de DC Strommessung ACHTUNG: Machen Sie keine Strommessung im 10A Bereich länger als 30s. Eine Messung die länger als 30s dauert, kann das Messgerät oder die Messleitungen beschädigen. 1. Stecken Sie das schwarze Messkabel mit dem Bananenstecker in die negative (COM) Buchse 2. -
Seite 10: Durchgangsprüfung
BETRIEBSANLEITUNG www.warensortiment.de Durchgangsprüfung WARNUNG: Um einen elektrischen Schock zu vermeiden, messen Sie niemals den Durchgang an spannungsführenden Kreisen oder Kabeln. 1. Stellen Sie den Funktionsschalter auf die Position. 2. Stecken Sie das schwarze Messkabel mit dem Bananenstecker in die negative (COM) Buchse und das rote Messkabel mit dem Bananenstecker in die positive Buchse (Ω). -
Seite 11: Sicherung Wechseln
