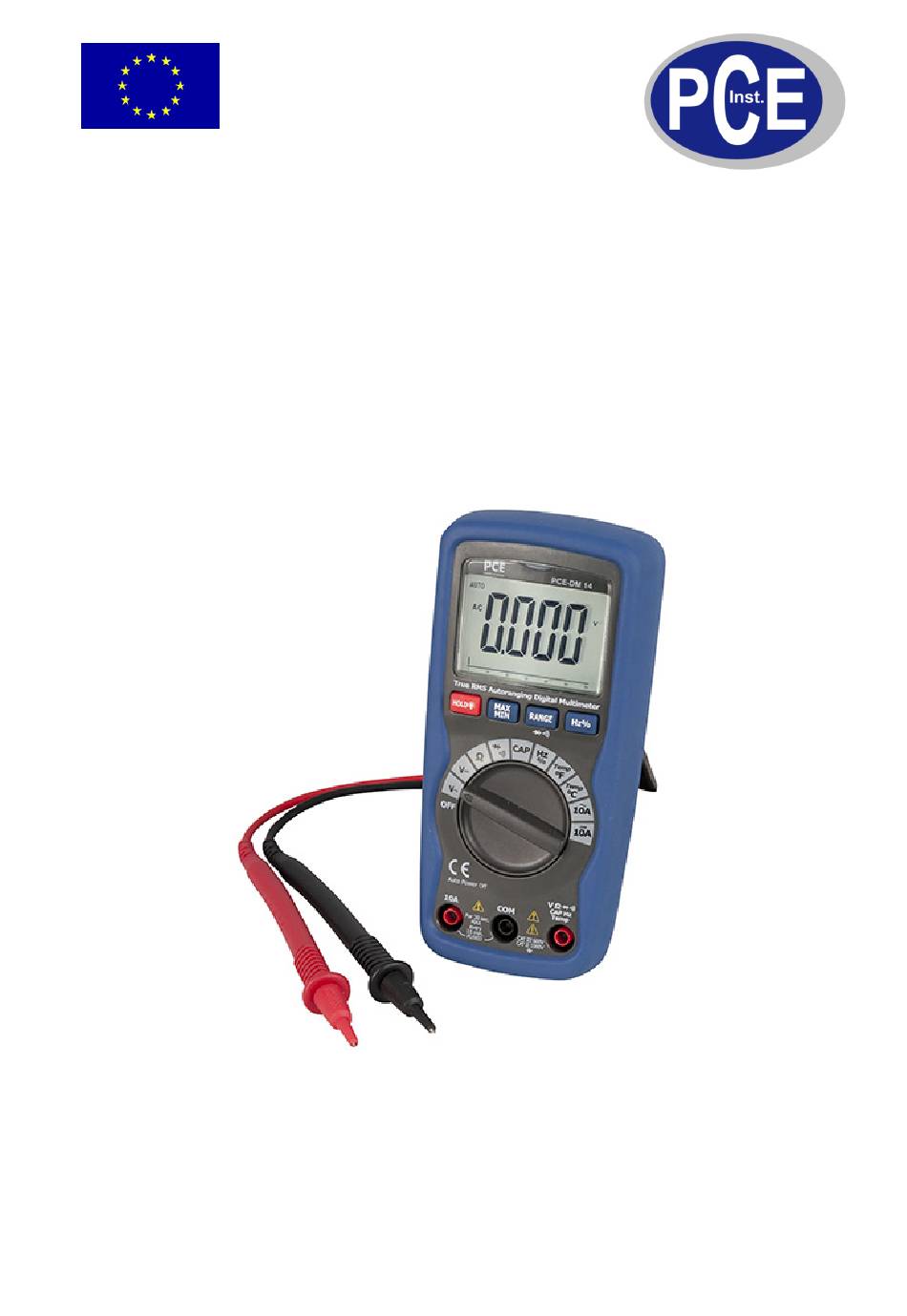

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Multimeter PCE-DM 14 Version 1.1 30.11.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................5 Gerätebeschreibung ....................8 Betriebsanleitung ...................... 9 ... -
Seite 3: Einleitung
Einleitung Das PCE-DM 14 ist ein kleines und kompaktes Digitalmultimeter, das in keiner Elektronikwerkstatt fehlen sollte. Mit seinem hinterleuchteten Display, der 6000 Counts Anzeige und der Bargraph Anzeige ist das Digitalmultimeter PCE-DM 14 von jedem leicht abzulesen. Zudem erleichtern die Funktionen MAX, MIN und HOLD des Digitalmultimeter PCE-DM 14 das Auswerten der Messwerte. - Seite 4 BETRIEBSANLEITUNG www.warensortiment.de Das Messgerät darf nie mit der Bedienoberfläche aufgelegt werden (z.B. tastaturseitig auf einen Tisch) Der Funktionsschalter muss in der korrekten Position stehen und der Messbereich sollte während der Messung nicht verstellt werden um Beschädigungen zu vermeiden. ...
-
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Schutzklasse EN61010-1 Isolation Klasse 2, doppelte Isolation Überspannungskategorien CAT III 600V, CAT II 1000 V Display Hinterleuchtetes LCD mit Anzeige und 6000 Counts Polarität Automatisch, (-) Anzeige negativer Polarität Überbereich „OL“ Anzeige AC Ansprechverhalten True RMS (50Hz oder 60Hz) Batterieanzeige Bei niedrigem Batteriestand wird das Batteriesymbol angezeigt... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de AC Spannung Messbereich Auflösung Genauigkeit 6,000 V 1 mV ± 1,5% des abgelesenen 60,00 V 10 mV Wertes ±10dgts 600,0 V 100 mV ± 2,0% des abgelesenen 1000V Wertes ±10dgts Eingangsimpedanz: 87,8MΩ Frequenz: 50 bis 60 Hz Maximale Eingangsspannung: 1000 V AC rms DC Strom Messbereich Auflösung...
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Kapazität Messbereich Auflösung Genauigkeit ± 5% des abgelesenen Wertes 40,00 nF 10 pF ±50dgts 400,0 nF 0,1 nF ± 3% des abgelesenen Wertes 4,000µF 1 nF ±5dgts 40,00 µF 10 nF ± 5% des abgelesenen Wertes 400,0 µF 0,1 µF ±5dgt ±...
-
Seite 8: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Diodentest Teststrom Auflösung Genauigkeit ± 10% des abgelesenen 0,3 mA typisch 1 mV Wertes ±5dgts Leerlaufspannung: 1,5V DC typisch Überlastschutz: 600 V DC oder AC rms Audiodurchgangsprüfung Hörbare Grenze: unter 100Ω; Teststrom: <0,3mA Überlastschutz: 600V DC oder AC rms Gerätebeschreibung Gerät LCD-Display mit Symbolen... -
Seite 9: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung WARNUNG: Risiko eines tödlichen elektrischen Schlags. Hochspannungskreise, sowohl AC als auch DC, sind sehr gefährlich und sollten mit großer Sorgfalt gemessen werden. 1. Drehen Sie den Funktionsschalter IMMER auf die OFF-Position, wenn das Messgerät nicht benutzt wird. Das Messgerät hat eine Automatische Abschaltung, die das Messgerät nach 15 Minuten Inaktivität ausschaltet. -
Seite 10: Hold
BETRIEBSANLEITUNG www.warensortiment.de HOLD Die HOLD-Funktion friert das Display ein. Drücken Sie die HOLD Taste kurz, um die Hold-Funktion zu aktivieren oder zu deaktivieren. Kontaktlose Spannungsmessung (Non-Contact Voltage - NCV) Die NCV Funktion funktioniert bei jeder Schalterstellung. 1. Testen Sie den Detektor an einem bekannten Spannungskreis vor der Benutzung 2. -
Seite 11: Dc Strommessung
BETRIEBSANLEITUNG www.warensortiment.de DC Strommessung ACHTUNG: Machen Sie keine Strommessung im 10A Bereich länger als 30s. Eine Messung die länger als 30s dauert, können das Messgerät oder die Messleitungen beschädigt werden. 1. Stecken Sie das schwarze Messkabel mit dem Bananenstecker in die negative (COM) Buchse 2. -
Seite 12: Durchgangsprüfung
BETRIEBSANLEITUNG www.warensortiment.de 5.12 Durchgangsprüfung WARNUNG: Messen Sie niemals den Durchgang an spannungsführenden Kreisen oder Kabeln, um einen elektrischen Schock zu vermeiden. 1. Stellen Sie den Funktionsschalter auf die Position. 2. Stecken Sie das schwarze Messkabel mit dem Bananenstecker in die negative (COM) Buchse und das rote Messkabel mit dem Bananenstecker in die positive Buchse (Ω). -
Seite 13: Kapazitätsmessung
BETRIEBSANLEITUNG www.warensortiment.de 5.15 Kapazitätsmessung WARNUNG: Um einen elektrischen Schlag zu vermeiden, entfernen Sie die Versorgungsspannung von der zu testenden Einheit und entladen Sie alle Kondensatoren, bevor Sie eine Kapazitätsmessung durchführen. Entfernen Sie die Batterien und entfernen Sie die Leitungen. 1. Stellen Sie den Funktionsschalter auf die CAP Position(„nF“ und ein kleiner wert erscheinen im Display). -
Seite 14: Sicherung Wechseln
BETRIEBSANLEITUNG www.warensortiment.de Sicherung wechseln WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie alle Verbindungen der Messkabel zu Spannungsquellen bevor Sie die Sicherungsabdeckung entfernen. 1. Entfernen Sie alle Messleitungen und Messobjekte vom Messgerät. 2. Öffnen Sie die Sicherungsabdeckung, indem Sie die Schrauben mit einem Schraubendreher lösen.
