Panel sterowania
Czas impulsowego przesuwu
z prędkością główną
Jest to czas w którym drut przesuwa się z
prędkością główną. Jeśli spawarka zostanie ustawiona
na tryb slow pulse /wolnego impulsu/ to wartość tego
parametru nie może być kontrolowana i będzie taka sama
jak wartość na spawarce. Wartość zmienna 0,2-10 sek.
Czas impulsowego przesuwu z prędkością 2
Jest to czas w którym drut przesuwa się z
prędkością 2. Jeśli spawarka zostanie ustawiona
na tryb slow pulse /niskiego impulsu/ to wartość tego
parametru nie może być kontrolowana i będzie taka sama
jak wartość na spawarce. Wartość zmienna 0,2-10 sec.
Wartość prędkości 2
Wartość prędkości 2 jest niezależna od wybranego
impulsowania na spawarce.
Wartość zmienna w zakresie 0-5 m/min.

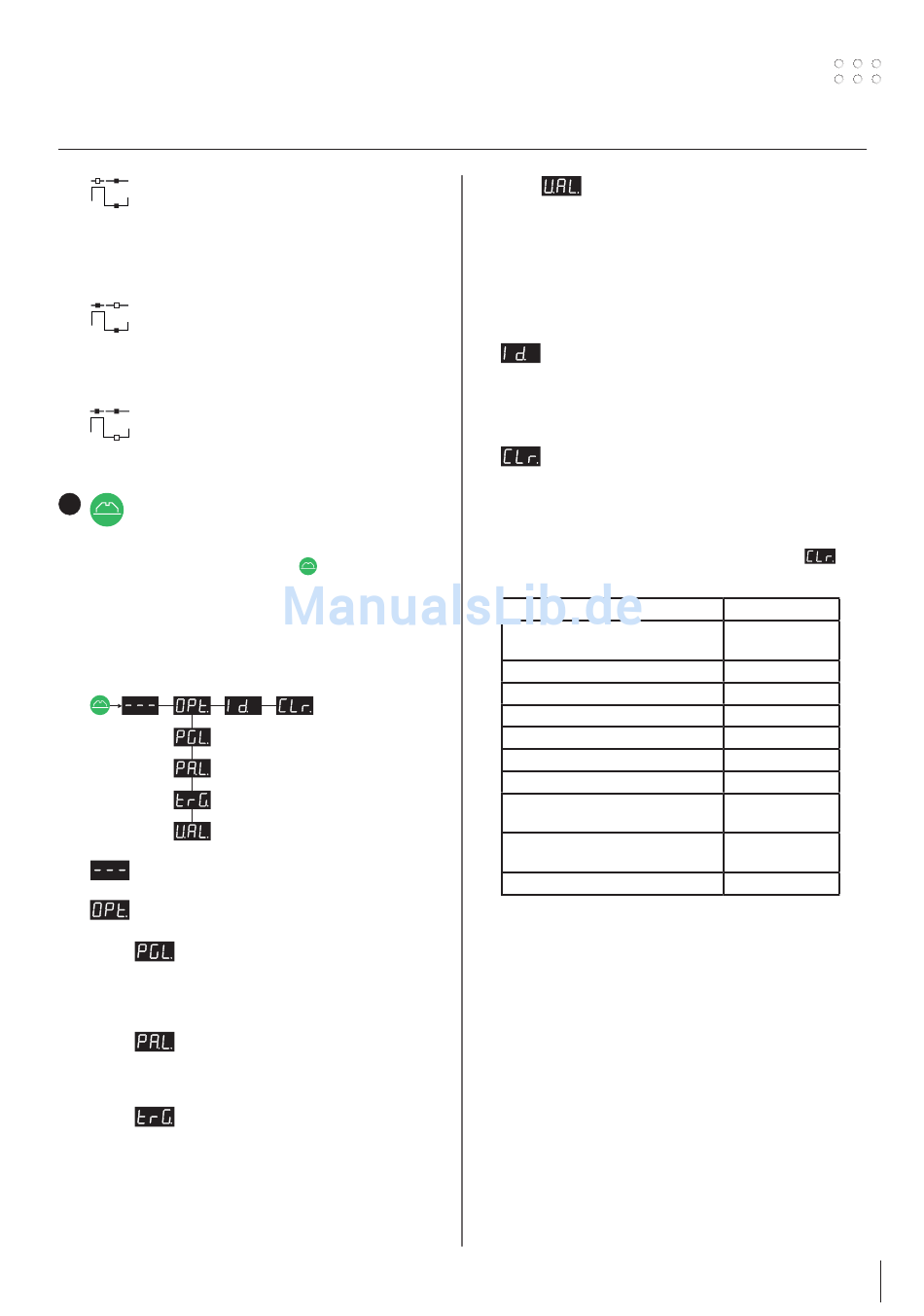

MENU UŻYTKOWNIKA
15
dla specjalnych nastaw i działań
To menu służy do ustawiania poleceń i parametrów
niezbędnych dla zaawansowanego sterowania spawarki.
Wyłączyć CWF (tryb OFF) i nacisnąć
Na wyświetlaczu pojawi się znak – – –
Obracać pokrętłem sterowania /Control Knob/ dla
wybrania rożnych parametrów/poleceń, potwierdzić wybór
przez naciśnięcie klawisza "m/min".
Aby zmienić wartości parametrów wcisnąć pokrętło
ON/OFF i obrócić koder. Nacisnąć przycisk "m/min" dla
zapisania danych.
Wyjście z menu UŻYTKOWNIKA /user/
Podmenu zawierające różne opcje:
Blokowanie programów
Jeśli ta funkcja zostanie załączona
to chronione są programy P3 do P10 przed
niezamierzonymi zmianami prędkości podawania
drutu, synchronizacji i pulsacji.
Blokowanie panelu
Jeśli ta funkcja zostanie załączona to
blokowany jest cały panel za wyjątkiem funkcji
pulsacyjnego podawania drutu i przycisku ON/OFF.
PRZYCISK WYZWALAJĄCY
Możliwe jest uruchomienie/zatrzymanie
pracy podajnika CWF bezpośrednio ze spawarki
PI lub za pomocą zewnętrznego przycisku
wyzwalającego.
0 = załączanie z PI (ustawienie domyślne)
1 = załączanie zewnętrznym sygnałem
2 = załączanie zewnętrznym sygnałem +
zewnętrzny potencjometr
3 = załączanie z PI + zewnętrzny potencjometr
klawisz przez 3 sek.
Alarm
W przypadku gdy wybrany podajnik CWF
znajduje się w trybie OFF to funkcja służy do
kontroli generowanych usterek spawarki PI.
0 = żadne usterki nie są zgłaszane (ustawienie
domyślne)
1 = usterka jest zgłoszona, proces spawania jest
zatrzymany a na wyświetlaczu spawarki
PI wskazanie "Fdr" (podajnik) będzie
podświetlane impulsowo.
Identyfikacja (ID) urządzenia
Jest to oznaczenie liczbowe określające dany
podajnik CWF. W przypadku podłączenia większej ilości
podajników, mogą zostać zastosowane różne wartości
liczbowe. Możliwy zakres wyboru: 1 do 8. Ustawienie
domyślne 1.
FUNKCJA KASOWANIA CLEAR
Stosowana do skasowania (w jednym kroku)
wszystkich programów, w efekcie wszystkie nastawione
parametry zostają zmienione na domyślne wartości
fabryczne.
Nastawienia fabryczne dla wszystkich programów
(Po 3 sek. od zresetowania z poziomu USER MENU
parametry przyjmują poniższe wartości)
STATUS
Prędkość impulsowania podawania
drutu do przodu FORWARD
Tryb pulsacyjny PULSE MODE
Prędkość drutu
Zwłoka czasowa START
Zwłoka czasowa STOP
Prędkość cofania
Czas wycofania
CZAS impulsowego przesuwu z
prędkością główną
CZAS impulsowego przesuwu z
prędkością 2
Prędkość 2
OFF (WYŁ.)
1,0 m/min
wyłączony
1,0 m/min
0 sek
0 sek
0,5 m/min
0 sek
0.5 m/min
0,5 m/min
0 m/min
