Aansluiting en bediening

De CWF Multi kan worden gebruikt in combinatie met een PI
320/350/400/500 of een PI PLASMA in configuraties die koude
draadtoevoer vereisen.
Er kunnen meerdere units op PI worden aangesloten, maar
er kan er maar één tegelijk actief zijn.
Waarschuwing
Lees de waarschuwingen en deze
gebruikershandleiding zorgvuldig
door voordat u de apparatuur
aansluit en in gebruik neemt en
bewaar de informatie eventueel
voor gebruik later.

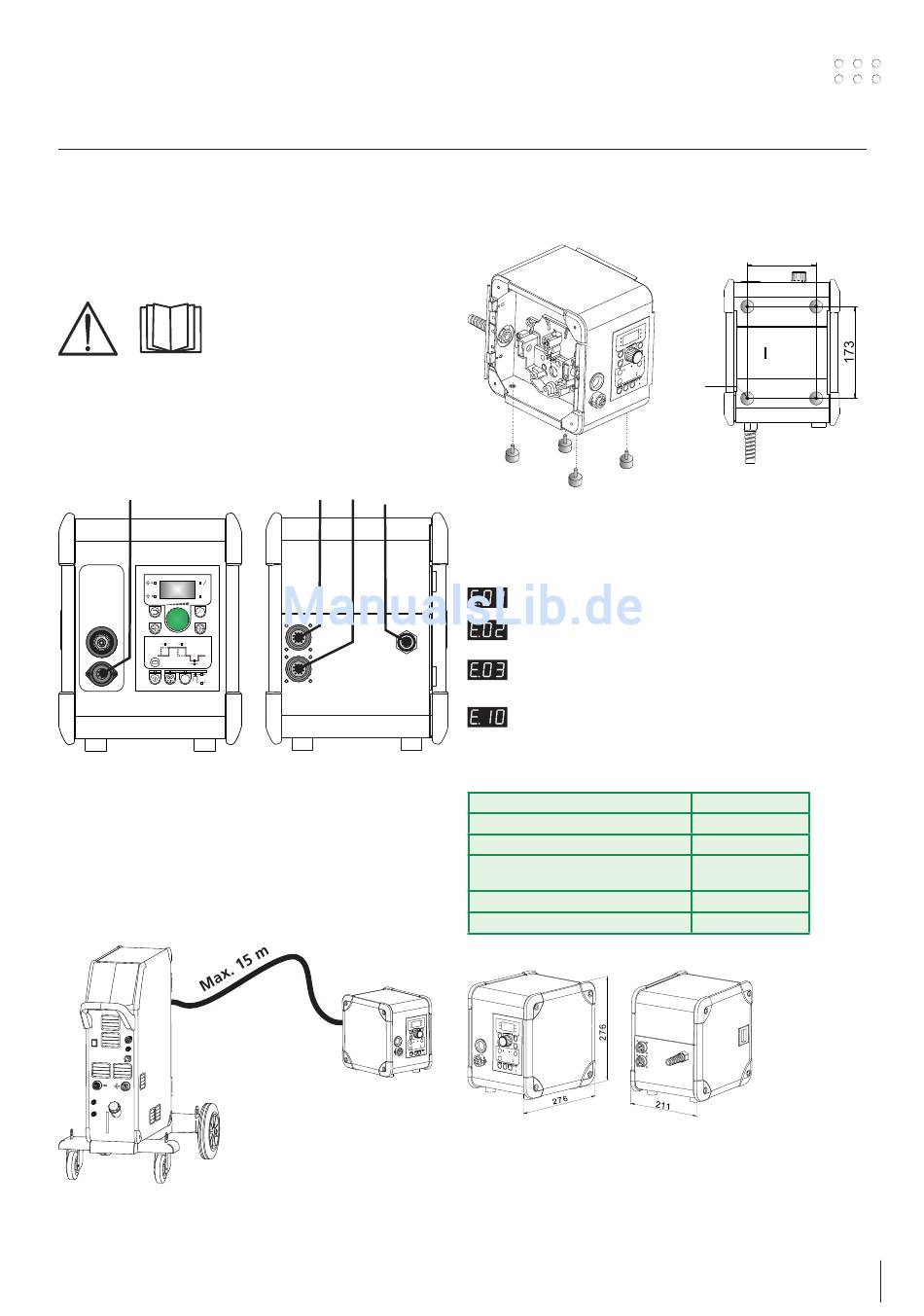

Aansluiting
4
CWF
m
min
Multi
S
m
min
1. CAN aansluiting
2. CAN aansluiting
3. Kabel doorvoer
4. Aansluiting afstandbediening
Kabellengte
Opmerking!
Gebruik rubberen voetjes (45070026) als scheiding tussen de
CWF-behuizing en de unit waarop deze is gemonteerd.
1 2 3
Foutcodes
Wanneer de CWF op de stroombron is aangesloten, kunnen
de volgende foutcodes op het display worden weergegeven:
Technische gegevens
Draadtoevoersnelheid, m/min
Draaddiameter, mm
Afmetingen (HxWxL), mm
Norm
Gewicht, kg
1 Beschermingsklasse
Apparatuur gemerkt met IP23 is ontwikkeld voor binnen-en
1)
buitentoepassingen
Motoroverbelasting
Motorregeling defect
Problemen met de regeling van de
draadaanvoersnelheid
Identieke ID op meer dan één CWF verbonden met PI.
Verander de ID.
130
M6
0,2-5,0
0,6-2,4
276x211x276
IEC60974-5,
IEC60974-10 CL. A
9,6
IP23
43
