Pannello di controllo
Tempo del pulsato nella seconda velocità
Il tempo in cui il filo scorre alla seconda
velocità. Se la saldatrice è stata impostata al
fine sincronizzare il pulsato con il filo non sarà possibile
controllare il valore del parametro che sarà lo stesso della
saldatrice. Variabile 0,2-10 sec.
Valore seconda velocità
Il valore della seconda velocità è indipendente dal
pulsato selezionato nella saldatrice.
Variabile nell'intervallo 0-5 m/min.

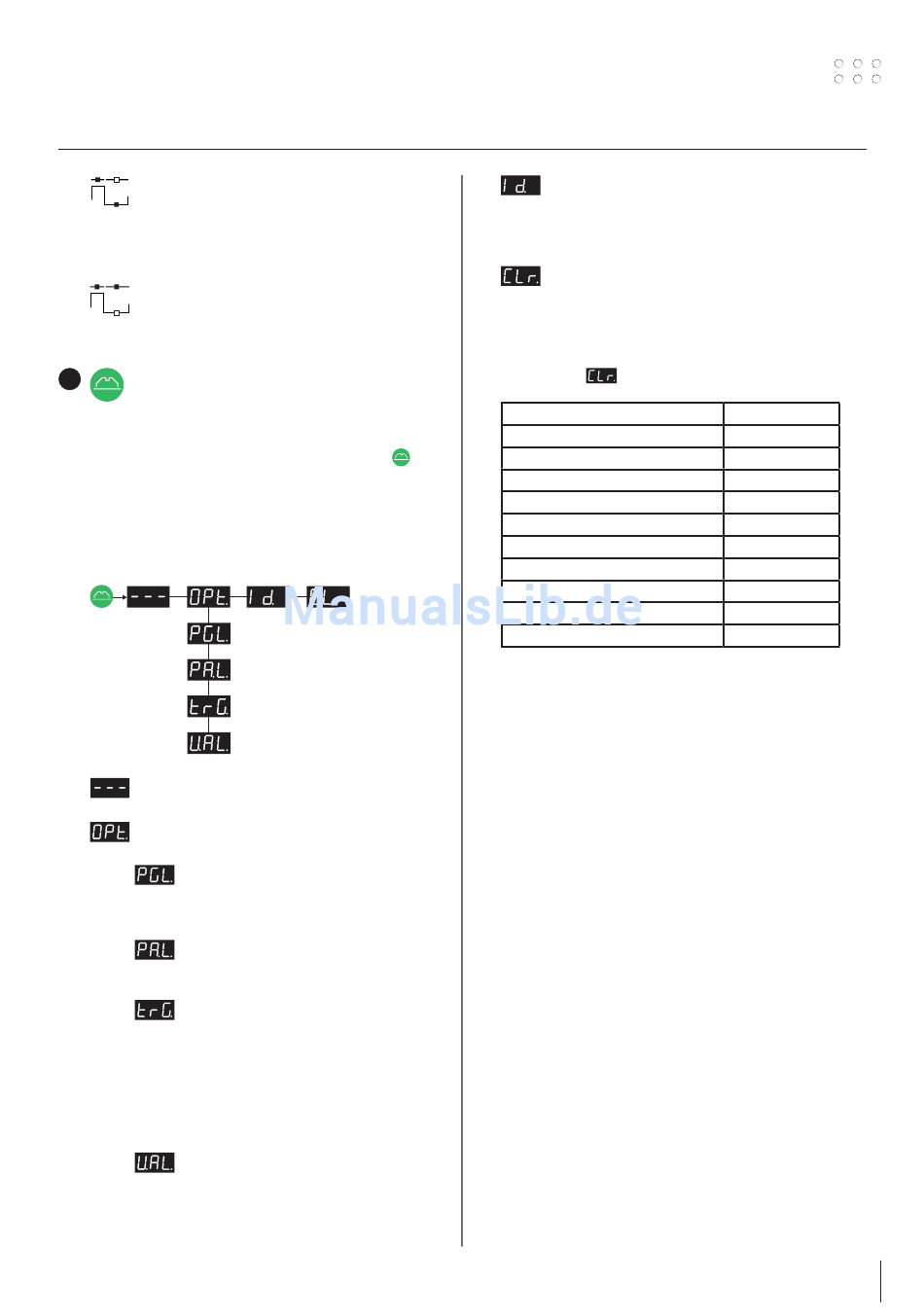

MENU UTENTE
15
per impostazioni e azioni speciali
Questo comando fornisce una serie di comandi
e parametri necessari per un controllo avanzato della
macchina.
Disattivare l'unità CWF (OFF) e premere il pulsante
3 sec. Il display visualizzerà – – –
Ruotare la Manopola di controllo per selezionare
parametri/comandi diversi, quindi attivare la selezione
premendo "m/min".
Per modificare i valori dei parametri premere la manopola
ON/OFF e ruotare l'encoder. Premere "m/min" per salvare
i dati.
Uscire dal menu UTENTE
Sottomenù con diverse opzioni
Blocco programmi
Se attivato, protegge i programmi da P3 a
P10 da modifiche involontarie di: velocità, tempi,
pulsato.
Blocco pannello
Se attivato, blocca l'intero pannello ad
esclusione di scorrimento filo e pulsante ON/OFF.
Tipo di funzionamento
Possibilità di start/stop dell'unità CWF
direttamente da PI o mediante un pulsante/segnale
esterno.
0 = Azionamento da PI (predefinito)
1 = Azionamento da segnale esterno
2 = Azionamento da segnale esterno +
potenziometro esterno
3 = Azionamento da PI + potenziometro esterno
Allarme unità
Per controllare la presenza di errori su PI se
l'unità CWF selezionata è in modalità OFF.
0 = nessun errore generato (predefinito)
1 = errore generato, il procedimento di saldatura
viene interrotto e "Fdr" (alimentatore)
lampeggia sul display di PI.
Id dispositivo
Numero utilizzato per identificare l'unità CWF.
Nel caso in cui sia collegata più di un'unità, è necessario
utilizzare numeri diversi.
La selezione possibile è 1..8. Il numero predefinito è 1.
CANCELLAZIONE
Utilizzato per eliminare con un solo passaggio
tutti i programmi riconfigurandoli sulle impostazioni di
fabbrica predefinite.
Impostazioni di fabbrica per tutti i programmi
(Le seguenti impostazioni vengono configurate dopo 3
sec. mediante
STATO
Velocità scorrimento filo AVANTI
per
MODALITA' IMPULSI
Velocità FILO
AVVIO ritardato
STOP ritardato
VELOCITA' di riavvolgimento
TEMPO di riavvolgimento
TEMPO pulsato velocità principale
TEMPO pulsato seconda velocità
Seconda velocità
dal MENU UTENTE)
OFF
1,0 m/min
Disattivata
1,0 m/min
0 sec.
0 sec.
0,5 m/min
0 sec.
0,5 m/min
0,5 m/min
0 m/min
