Bedienfeld
Sekundäre Drahtpulszeit
Die Zeit womit der Draht mit sekundärer
Geschwindigkeit rangiert. Wenn PI auf langsamen
Puls eingestellt ist, kann der Parameter nicht eingestellt
werden und ist derselbe wie auf die PI Maschine.
0,2-10 Sek. einstellbar.
Sekundäre Drahtpulsgeschwindigkeit
Die Geschwindigkeit womit der Draht in
sekundärer Pulszeit rangiert. Die Geschwindigkeit
ist unabhängig vom Puls, der auf PI gewählt ist.
0-5 m/min einstellbar.

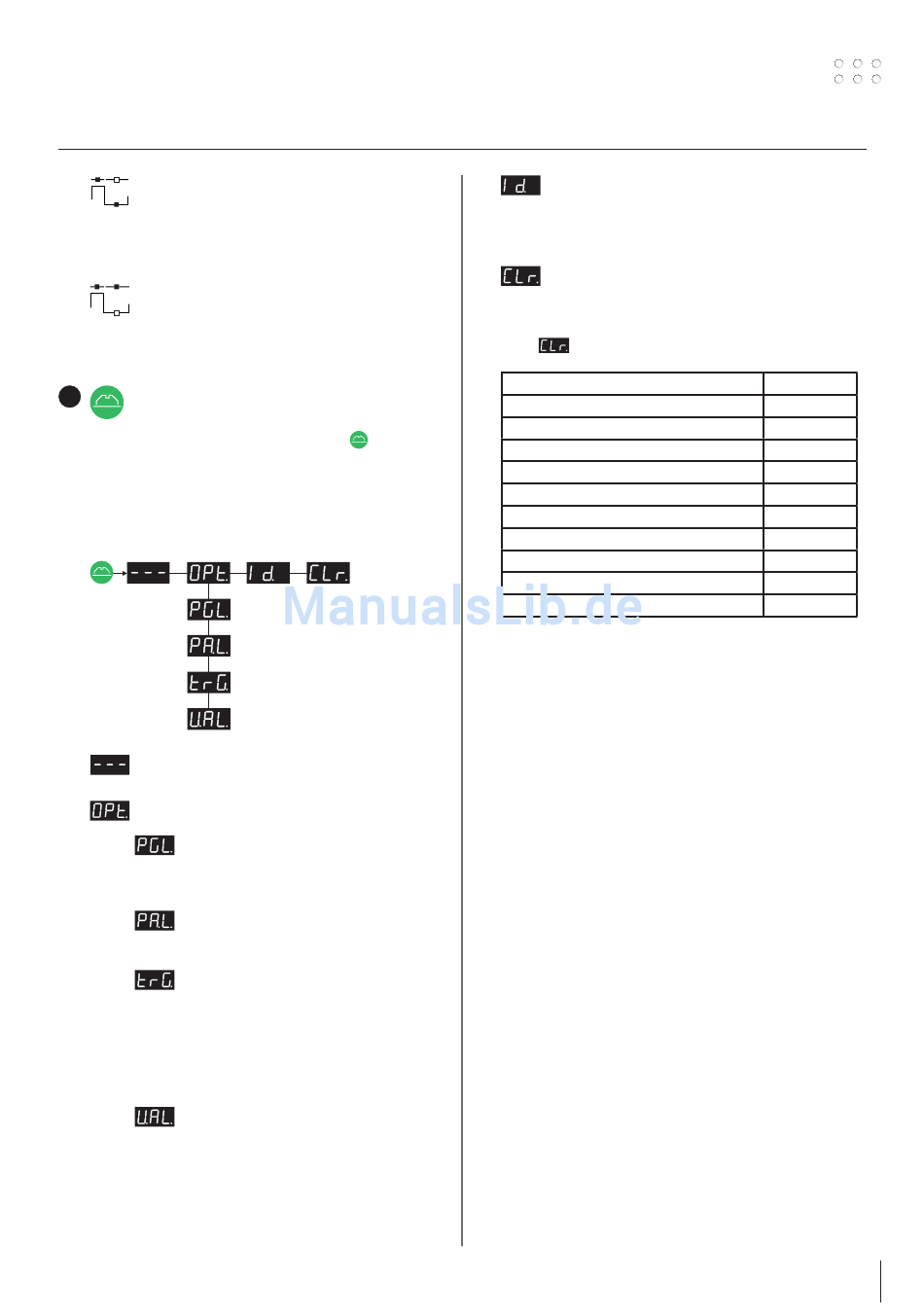

MENÜ für Sondereinstellungen
15
Dieses Menü enthält Kommandos und Parameter für
fortgeschrittene Kontrolle der CWF-Einheit.
Die CWF-Einheit deaktivieren (OFF) und die
3 Sek. festhalten. Das Display zeigt – – –
Zur Wahl verschiedener Parameter/Kommandos den
Drehknopf drehen, danach "m/min" betätigen.
Zur Änderung der Parameterwerte die ON/OFF-Taste
drücken und den Drehknopf drehen.
Zur Datenspeicherung "m/min" betätigen.
Exit vom Benutzermenü
Untermenü, das verschiedene Unterpunkte enthält
Programmschloss
Schutz der Programme P3 zu P10
gegen unbeabsichtige Änderung von:
Drahtgeschwindigkeit, Zeiten und Pulsen.
Brettschloss
Abschliessen der ganzen Kontrolleinheit
ausser Drahtrangieren und ON/OFF Taste.
TRIGGER
Möglichkeit für Rangieren/Stop der CWF-
Einheit direkt von PI oder durch eine externe Taste.
0 = Taste von PI (Standardeinstellung)
1 = Taste von externem Signal
2 = Taste von externem Signal +
externem Potentiometer
3 = Taste von PI + externem Potentiometer
Unit Alarm
Kontrolle der Fehlerkodes von PI, wenn die
CWF-Einheit in OFF-Modus ist.
0 = Kein Fehler wird gezeigt (Standardeinstellung)
1 = Fehler wird gezeigt, das Schweißen stoppt
und "Fdr" (Feeder) blinkt im Display der PI
Maschine.
Fall mehrere Einheiten angeschlossen sind, müssen
verschiedene Nummer angewerdet werden. Mögliche
Wahl sind 1..8. (Standardeinstellung ist 1).
Nullstellung aller Parameter
(Folgende Parametereinstellungen werden nach 3 Sek.
durch
STATUS
Rangieren des Drahts vorwärts
Puls
-Taste in
Drahtgeschwindigkeit
Verspäteter Drahtstart
Verspäteter Drahtstopp
Geschwindigkeit des Rangierens rückwärts 0,5 m/min
Zeit des Rangierens rückwärts
Primäre Pulsgeschwindigkeit-Zeit
Sekundäre Pulsgeschwindigkeit-Zeit
Sekundäre Pulsgeschwindigkeit
Device Id
Nummer zur Identifikation der CWF-Einheit.
CLEAR
Wird für Nullstellung aller Parameter angewendet.
auf Benutzermenü nullgestellt)
OFF
1,0 m/min
Ausgekuppelt
1,0 m/min
0 Sek.
0 Sek.
0 Sek.
0,5 m/min
0,5 m/min
0 m/min
