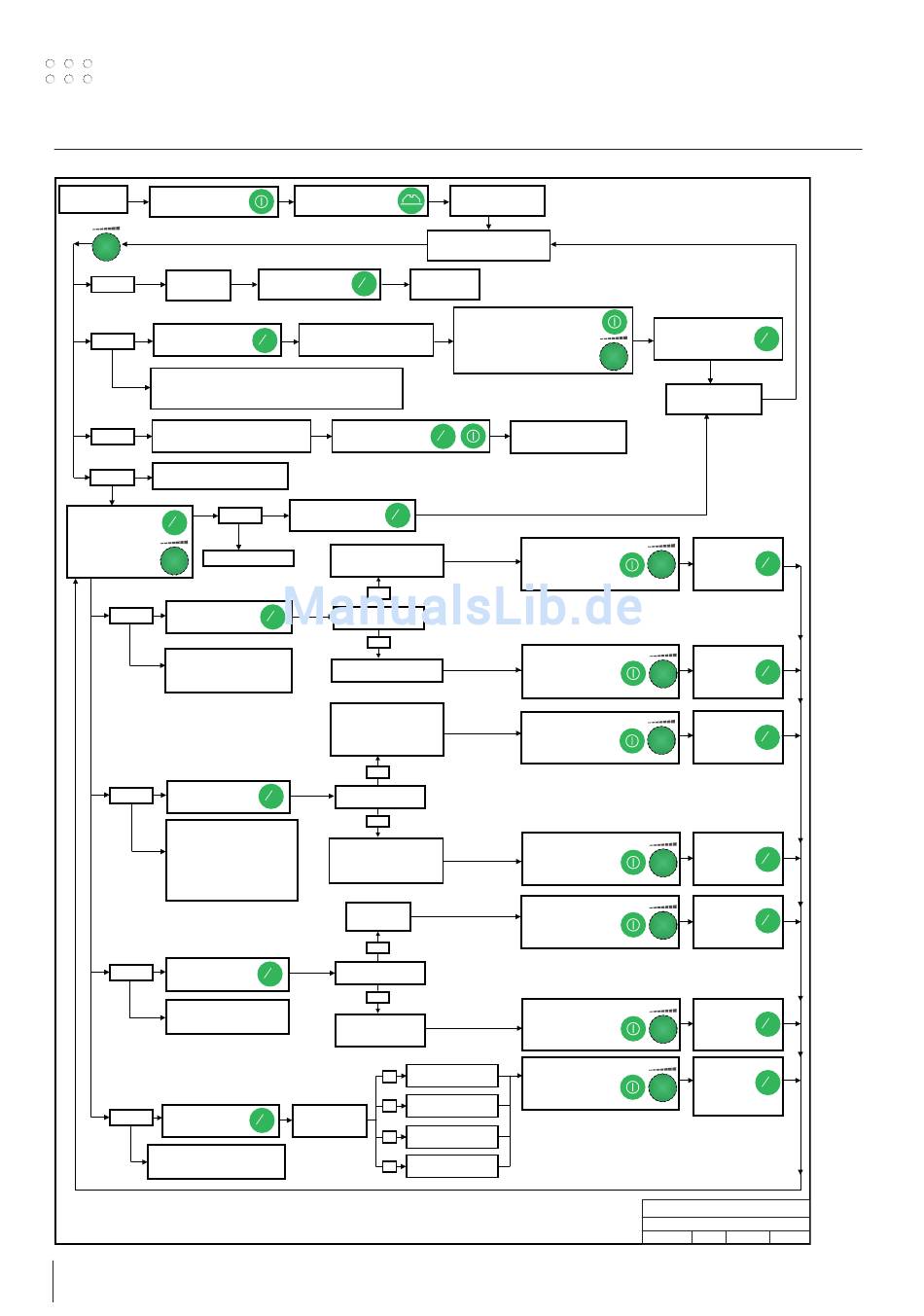

Menu CWF
Accesso al menu CWF deve essere Off =
di impostazione
LED non acceso
Nessuna
3 linee
funzione scelta
Premere il pulsante m/min
Id
per accedere alla funzione
Identificazione dispositivo
Se nella macchina PI viene utilizzata più di un'unità CWF, assegnare
un numero ID alle CWF supplementari. L'unità CWF è impostata in
modo standard sul numero 1
Reimpostare tutti i parametri utente.
CLr.
Le impostazioni inserite nel menu
di impostazione non subiscono variazioni
Funzioni supplementari facoltative.
Opt.
Valido per la versione software 2.0
Premere il pulsante
m
m/min per accedere
min
alla funzione
Ruotare il potenziometro.
Nessuna funzione scelta
Scegliere tra
le funzioni seguenti:
Premere il pulsante
PA.L.
m/min per accedere
alla funzione
Funzione di blocco del pannello
Blocca il pannello di controllo ad
eccezione delle funzioni di
avanzamento filo e ON/OFF
Premere il pulsante
U.AL.
m/min per accedere
alla funzione
Allarme unità
Per inserire l'unità CWF nel sistema
robotizzato. Il generatore non lo
registra come errore se l'unità CWF
si trova in modalità OFF.
Il generatore registra errori di
funzione nell'unità CWF e
arresta il processo di saldatura.
Premere il pulsante
PG.L.
m/min per accedere
alla funzione
Funzione di blocco programma
Blocca i programmi P3-P10
Premere il pulsante
trG.
m/min per accedere
alla funzione
Start/stop esterno dell'unità CWF
Possibilità di ingresso del
pulsante analagico
40
Tenere premuto il pulsante
finché il display non
visualizza tre linee
Per uscire dal menu di
m
impostazione premere
min
il pulsante m/min
Ora il display visualizza il numero
m
dell'unità CWF. Viene visualizzato
min
un numero tra 1 & 8
Per reimpostare, premere
i pulsanti m/min e standby
Per uscire dal menu di
m
3 linee
impostazione premere il
min
pulsante m/min
Pannello di controllo bloccato.
Avanzamento filo e funzioni
ON/OFF utilizzabili
1
m
Il display visualizza uno
min
dei messaggi seguenti
0
Impostazione di fabbrica
funzione Blocco non utilizzata
Modalità di funzionamento.
Tutti gli errori dell'unità CWF
vengono registrati e "Fdr"
lampeggia nel display
PI se attivo nel generatore
1
m Il display visualizza uno
min
dei messaggi seguenti
0
Impostazione di fabbrica
Il generatore non lo registra
come errore se l'unità CWF
si trova in modalità OFF
Programmi
P3 - P10 bloccati
1
Il display visualizza uno
m
min dei messaggi seguenti
0
Impostazione di fabbrica
funzione di blocco
non utilizzata
0
1
Il display visualizza
m
uno dei messaggi
min
seguenti
2
3
Ora l'unità CWF è in
modalità di impostazione
con le seguenti opzioni:
Ruotare il potenziometro.
.
Scegliere tra le funzioni seguenti:
Il display
visualizza m/min
Per modificare il numero dell'unità CWF,
premere e tenere premuto il tasto On/off
mentre si ruota il potenziometro
Attenzione
2 unità CWF non possono avere
lo stesso numero
Chiudere il menu di
m
impostazione, ora il display
min
visualizza 1,00 m/min
Per sbloccare, premere e
tenere premuto il tasto
On/off mentre si ruota
il potenziometro
Per attivare la funzione di
blocco, premere e tenere
premuto il tasto On/off
mentre si ruota il
potenziometro
Per scollegare la funzione
di registrazione errori,
premere e tenere premuto
il tasto On/off mentre si
ruota il potenziometro
Per attivare la funzione di
registrazione errori,
premere e tenere premuto
il On/off mentre si ruota
il potenziometro
Per sbloccare, premere e
tenere premuto il tasto
On/off mentre si ruota
il potenziometro
Per attivare la funzione
di blocco, premere e
tenere premuto il tasto
On/off mentre si ruota
il potenziometro
Per modificare
Impostazione di fabbrica
l'impostazione, premere
PI controlla Start/stop
e tenere premuto il tasto
On/off mentre si ruota il
potenziometro
Start/stop da torcia
Start/stop da
torcia & Reg. torcia
PI controlla
Start/stop & Reg. torcia
Il display deve visualizzare
il numero assegnato m
min
all'unità CWF.
Chiudere premendo m/min
Il computer torna alla
modalità di impostazione
Il display deve
passare da
m
1 a 0. Chiudere
min
premendo il
pulsante m/min
Il display deve
passare da 0 a
m
1. Chiudere
min
premendo il
pulsante m/min
Il display deve
passare da 1 a
m
0. Chiudere
min
premendo il
pulsante m/min
Il display deve
passare da 0 a
m
1. Chiudere
min
premendo il
pulsante m/min
Il display deve
passare da 1 a
m
0. Chiudere
min
premendo il
pulsante m/min
Il display deve
passare da 0 a
m
1. Chiudere
min
premendo il
pulsante m/min
Il display deve
cambiare
m
numero.
min
Chiudere
premendo il
pulsante m/min
