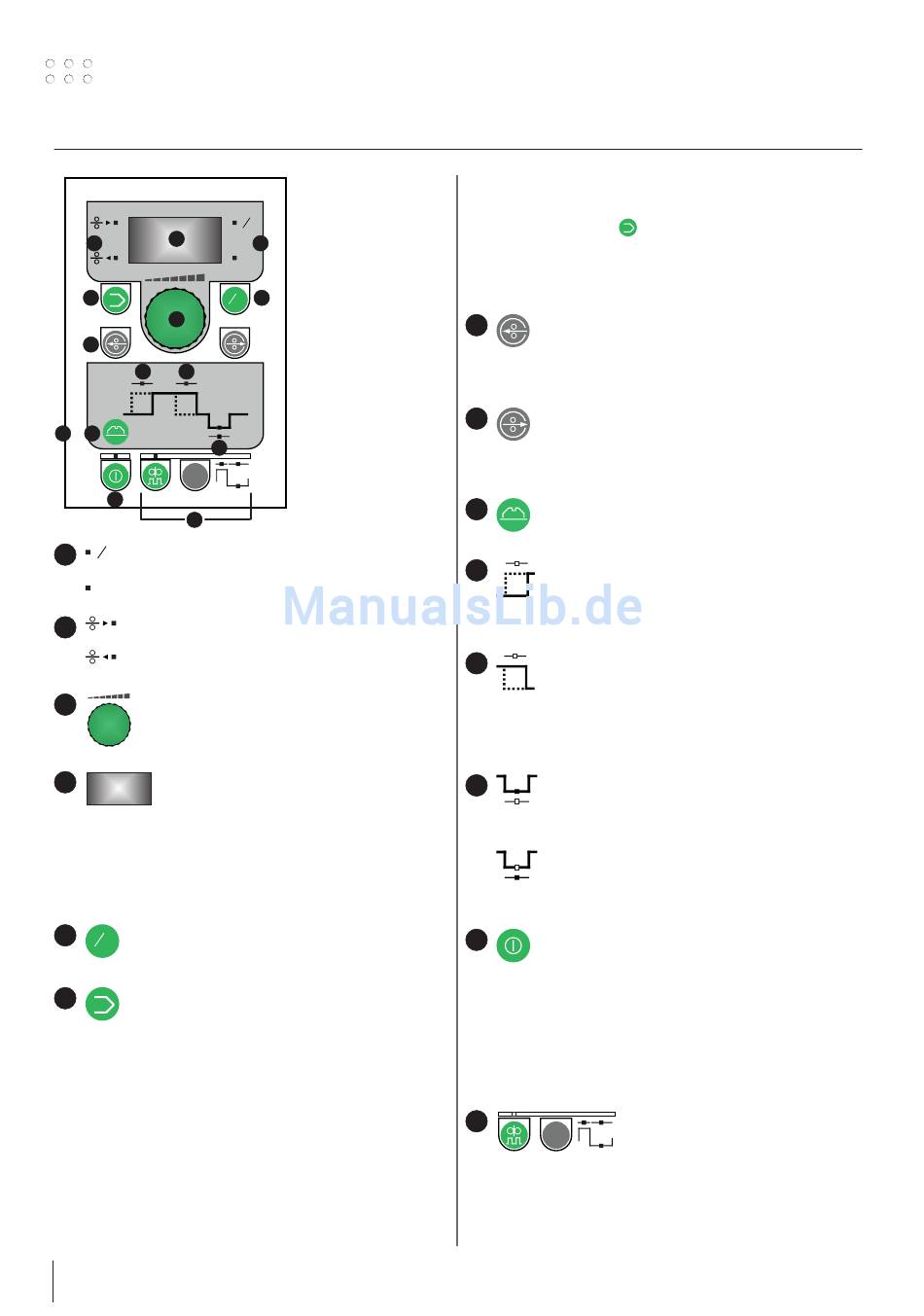

Panel sterowania

4
2
6
3
7
10 11
9 15
&
13
14
Jednostki parametrów
1 m
min
Jednostki miary wybranego parametru.
s
Silnik podawania drutu
2
Kiedy silnik podajnika drutu pracuje do przodu/do
tyłu to odpowiednia dioda LED będzie się świeciła.
Gałka sterowania
3
Wszystkie parametry są nastawiane za pomocą
pokrętła sterującego.
Wyświetlacz cyfrowy
4
Wyświetlacz cyfrowy wskazuje wartość
nastawianego parametru. Jednostka miary
parametru jest wskazywana z prawej strony wyświetlacza
cyfrowego.
Wybór parametrów
Parametr może być wybierany za pomocą odpowiedniej
klawiatury. Podświetlenie wskazuje wybrany parametr.
Prędkość podawania drutu
5
m
Nastawa prędkości podawania drutu.
min
Zmienna w zakresie 0,20-5m/min.
Zapisywanie parametrów - programy
6
Ta funkcja udostępnia 20 różnych programów (dla
najczęściej stosowanych nastawień podawania
drutu) i pozwala na przejście z jednego zakończonego
programu do drugiego, dla zmiany wartości nastaw. Przez
naciśnięcie klawisza na wyświetlaczu zostaje wyświetlony
symbol "P" i numer: "1", "2" itd. Każdy taki numer
zawiera program ze wszystkimi parametrami i funkcjami
CWF. Dla uzyskania dostępu do programu CWF musi zostać
przestawiony na tryb OFF.
Podczas normalnego użytkowania, programy CWF są
wybierane bezpośrednio z panelu sterowania spawarki
PI. Istnieje możliwość zsynchronizowania kliku różnych
programów CWF z różnymi programami spawania PI.
Na początku spawania, spawarka PI zgłasza do
określonego podajnika CWF jaki program będzie
zastosowany.
(CWF musi zostać ustawiony na tryb "ON-mode").
52
m
min
1
s
5
m
min
12
Resetowanie programów spawania
Podajnik CWF musi zostać przestawiony na tryb "OFF".
Kiedy żądany program zostanie wybrany, należy
przytrzymać klawisz do chwili gdy znak numeru
programu zacznie pulsować 'on i off'. Następnie klawisz
może być ponownie zwolniony. Wszystkie parametry
wybranego programu mogą zostać przeniesione do
ustawień fabrycznych.
Impulsowy przesuw drutu do tyłu
7
Ta funkcja jest stosowana do impulsowego przesuwu
drutu do tyłu. Wybrana prędkość impulsowania jest
identyczna dla wszystkich programów.
Zmienna w zakresie 0,2-5 m/min.
Impulsowy przesuw drutu do przodu
8
Ta funkcja jest stosowana do impulsowego przesuwu
drutu do przodu. Wybrana prędkość impulsowania
jest identyczna dla wszystkich programów.
Zmienna w zakresie 0,2-5 m/min.
Podawanie drutu w czasie spawania TIG
9
Klawisz należy przytrzymać wciśnięty do czasu aż
żądany parametr zostanie wyświetlony.
Zwłoka czasowa startu
10
Po zajarzeniu łuku moment podawania drutu może
zostać opóźniony dla zapewnienia wytworzenia
odpowiedniego jeziorka spawalniczego.
Wartość zmienna 0-10 sek.
Zwłoka czasowa zatrzymania
11
W początkowej fazie czasu opadania prądu,
spawarka przekazuje do CWF sygnał o potrzebie
zatrzymania przesuwu drutu w celu uniknięcia problemów
z "przyklejaniem" elektrody. Jeśli faza opadania prądu
jest równa 'zero' to czas opóźnienia nie jest realizowany.
Wartość zmienna 0-10 sek.
Czas wycofania
12
Jest to czas w którym drut jest wycofany po
zakończeniu procesu spawania.
Wartość zmienna 0-5 sek.
Prędkość cofania
Jest to prędkość przy której drut jest wycofany po
zakończeniu procesu spawania.
Wartość zmienna 0,2-5 m/min.
Funkcja ON/OFF (WŁ/WYŁ)
13
Ten klawisz służy do załączania/wyłączania podajnika
CWF. Kiedy podajnik jest wyłączony, wyświetlacz
wskazuje znak "OFF" a zielona dioda nad klawiszem jest
wygaszona. Jeśli podajnik jest deaktywowany to mogą
być realizowane tylko niektóre operacje. Obejmuje to
dostęp do menu użytkownika. Impulsowe świecenie diody
wskazuje:
- żaden podajnik CWF nie został skonfigurowany na
spawarce PI
- możliwy problem z komunikacją
Impulsowe podawanie drutu
14
Funkcja jest stosowana dla podawania
drutu w trybie impulsowania /
drobnymi skokami/. Tryb przesuwu impulsowego można
zsynchronizować z pulsacyjną zmianą wartości prądu łuku:
w takim przypadku dioda LED miga. Patrz poniżej.
Wartości prędkości są całkowicie niezależne, pozwalają na
generowanie impulsu "odwrotnego": wysoka prędkość
przy niskich prądach i odwrotnie.
