Podłączenie i eksploatacja
Zespół kilku podajników zimnego drutu CWF Multi może być
zastosowany do spawarek PI 320/350/400/500 lub PI PLASMA,
w konfiguracji wymagane jest podawanie zimnego drutu.
Do spawarki PI można podłączyć kilka zespołów podajników
drutu, ale jednocześnie tylko jeden podajnik może być
uruchomiony.
Ostrzeżenie
Przed rozpoczęciem pracy należy
uważnie przeczytać wskazówki
ostrzegawcze i instrukcję oraz
zapisać wprowadzone dane do
późniejszego wykorzystania.

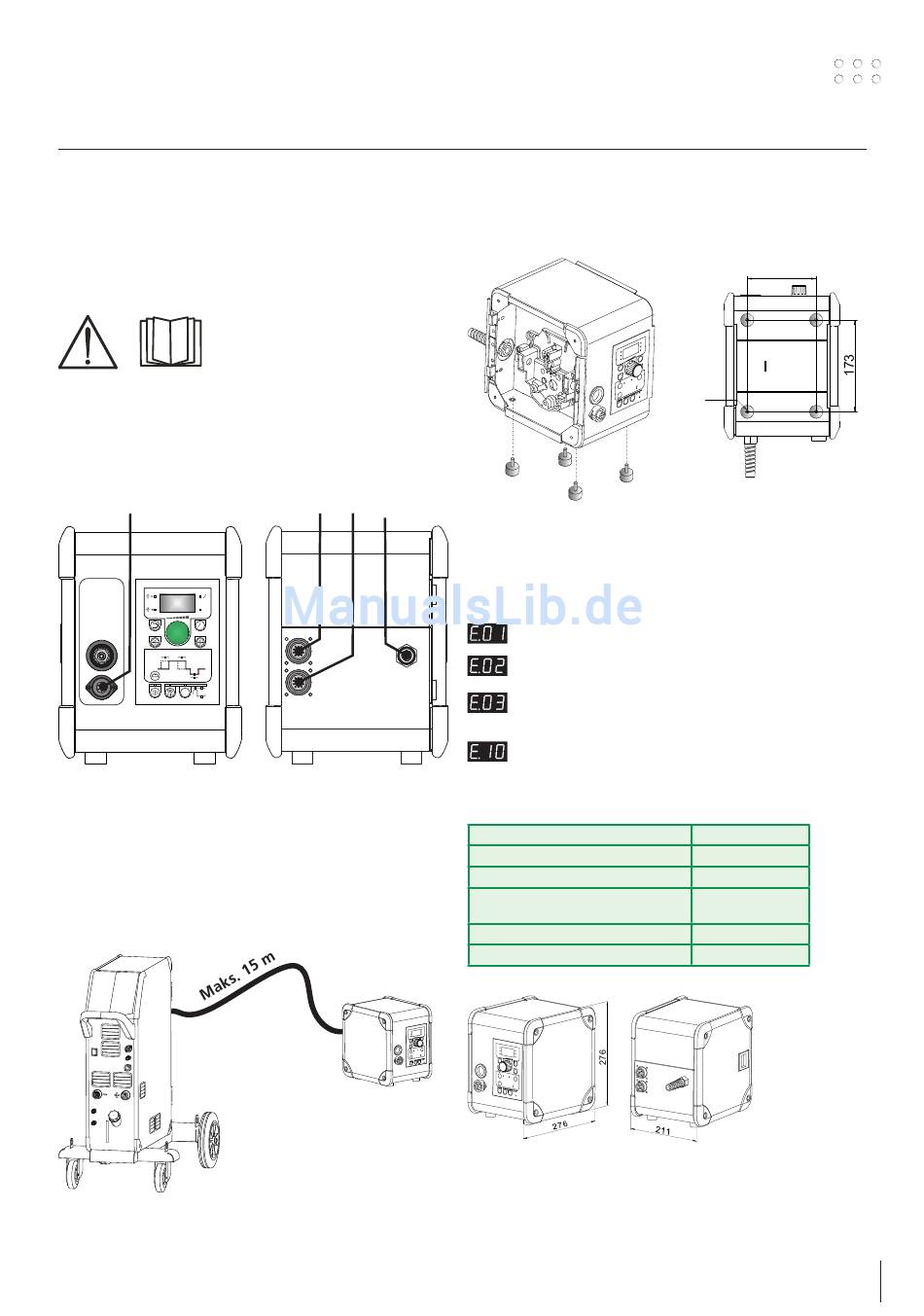

Podłączanie
4
CWF
m
min
Multi
S
m
min
1. Wtyczka CAN
2. Wtyczka CAN
3. Wejście drutu
4. moduł zdalnego sterowania
Długość przewodu
Uwaga!
Zastosować stopkę gumową (45070026), która stanowi izolator
galwaniczny pomiędzy obudową podajnika CWF a elementem,
na którym jest on zamontowany.
1 2 3
Kody usterek/błędów
Kiedy podajnik zimnego drutu CWF zostanie podłączony
do zasilania elektrycznego, na wyświetlaczu mogą zostać
wyświetlone poniższe kody błędów:
Dane techniczne
Prędkość posuwu drutu, m/min
Średnica drutu, mm
Wymiary (wys. x szer. x dł.), mm
Normy
Ciężar, kg
Klasa ochronności
1
Sprzęt oznaczony jako IP23 przeznaczony jest do zastosowań
1)
w pomieszczeniach oraz na zewnątrz
Silnik przeciążony
Usterka sterowania silnika
Problemy ze sterowaniem prędkością podawania
drutu
Na spawarce PI został ustawiony więcej niż jeden
numer ID podajnika. Zmień ustawienie ID.
130
M6
0,2-5,0
0,6-2,4
276x211x276
IEC60974-5,
IEC60974-10 CL. A
9,6
IP23
