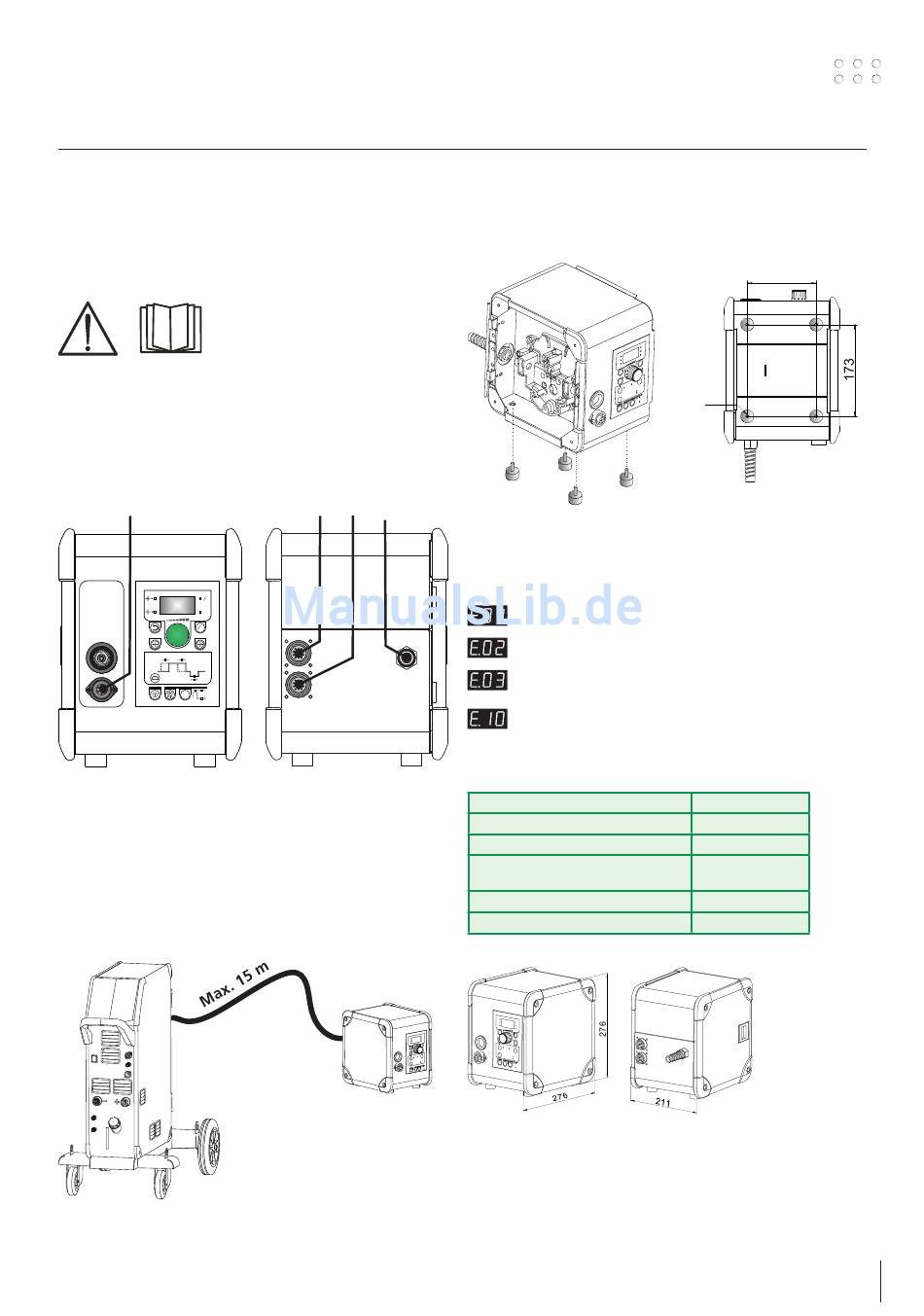

Anschluss und Inbetriebnahme
Die CWF-Einheit wurde für den Betrieb mit
PI 320/350/400/500 und Pi Plasma-Konfigurationen konzipiert,
bei denen Kaltdrahtzuführung erforderlich ist.
Mehrere CWF-Einheiten lassen sich an die Pi-Maschine
anschließen, können aber nur einzeln aktiv sein.
Warnung
Lesen Sie die Warnhinweise und
Betriebsanleitung sorgfältig vor der
Inbetriebnahme und speichern Sie
die Information für den späteren
Gebrauch.
Anschluss
4
CWF
m
min
Multi
S
m
min
1.
CAN-Stecker
2.
CAN-Stecker
3.
Drahteinlauf
4.
Fernregelungsstecker
Kabellänge
Hinweis!
Bitte beachten Sie bei der Montage der CWF-Einheit, dass
das Gehäuse vom Bauteil, auf dem sie montiert ist, mittels
Gummifüße (45070026) galvanisch getrennt wird.
1
2
3
Fehlerkodes
Die folgenden Fehlerkodes können im Display angezeigt
werden, wenn die CWF angeschlossen ist:
Technische Daten
Drahtvorschubgeschwindigkeit, m/min
Drahtdurchmesser, mm
Maße (HxBxL), mm
Norm
Gewicht, kg
1
Schutzklasse
Geräte, die der Schutzklasse IP23 entsprechen, sind für den
1)
Innen-und Außeneinsatz ausgelegt
Motor ist überbelastet
Die Motorkontrolle funktioniert nicht korrekt
Probleme mit Steuerung der Drahtgeschwindigkeit
Identische ID auf mehr als einem mit PI verbundenen
CWF. Ändern Sie die ID.
130
M6
0,2-5,0
0,6-2,4
276x211x276
IEC60974-5,
IEC60974-10 CL. A
9,6
IP23
19
