Bedieningspaneel
Pulstijd bij een tweede snelheid
De tijd dat de draad op de tweede snelheid loopt.
Als de lasmachine is ingesteld op de lage puls, kan de
waarde van de parameter niet worden aangepast en zal deze
gelijk zijn aan de waarde op de lasmachine.
Variabel 0,2-10 sec.
Waarde van tweede snelheid
De waarde van de tweede snelheid is niet afhankelijk
van de op de machine geselecteerde puls. Variabel
tussen 0-5 m/min.

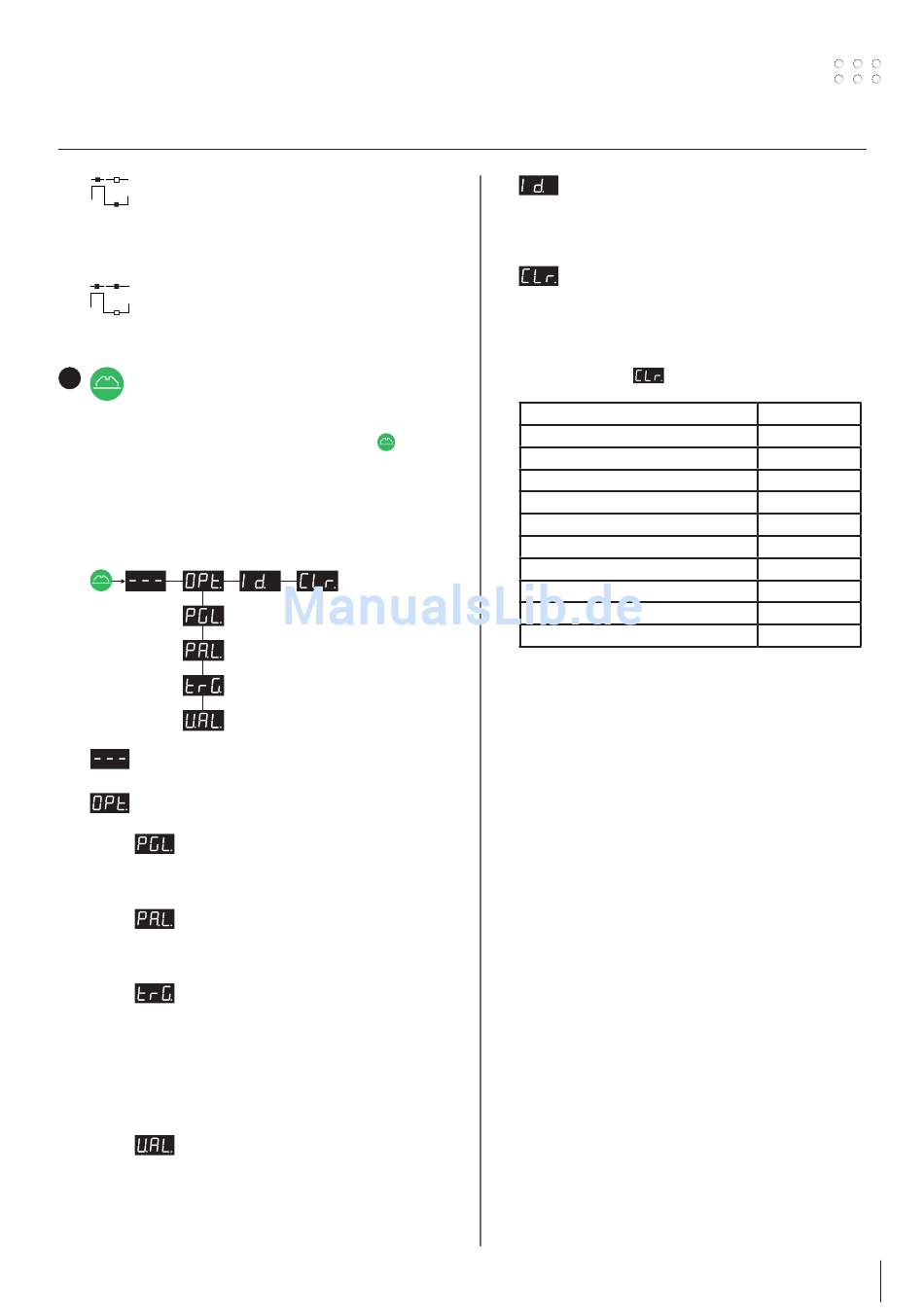

GEBRUIKERSMENU
15
voor speciale instellingen en handelingen
Dit menu bevat een aantal opdrachten en parameters die
nodig zijn voor geavanceerde bediening van de machine.
Schakel de CWF uit (OFF) en houdt de druktoets
gedurende 3 seconden ingedrukt. Het display geeft --- weer.
Draai de besturingsknop om verschillende parameters/
opdrachten te selecteren en bevestig uw selectie door
"m/min" in te drukken.
Om de waarden van parameters te wijzigen, moet de de knop
ON/OFF worden ingedrukt en de encoder worden gedraaid.
Druk op "m/min" om de gegevens op te slaan.
SUPERGEBRUIKERSMENU verlaten
Submenu geeft de verschillende opties:
Programma SLOT
Beschermt, indien geactiveerd, programma's
P3 tot P10 tegen onbedoelde wijzigingen in
draadsnelheid, tijden en pulsaties.
Blokkering besturingsunit
Vergrendelt, indien geactiveerd, het complete
paneel met uitzondering van de draadinvoer en de
druktoets ON/OFF.
TRIGGER
Mogelijkheid de CWF rechtstreeks via de PI of
via een externe schakelaar te starten/stoppen.
0 = Schakelaar vanaf de PI (standaard)
1 = Schakelaar vanaf een extern signaal
2 = Schakelaar vanaf extern signaal +
externe potentiometer
3 = Schakelaar vanaf de PI +
externe potentiometer
Unit Alarm
Om het genereren van fouten via de PI aan
te sturen als de geselecteerde CWF is uitgeschakeld
(OFF).
0 = geen fouten gegenereerd (standaard)
1 = fout gegenereerd, lasproces is gestopt en "Fdr"
(aanvoer) knippert op het display van de PI.
Apparaatidentificatie
Nummer gebruikt ter identificatie van de CWF
unit. Als er meer dan één unit aangesloten is, moeten
verschillende nummers gebruikt worden. Er kan gekozen
worden uit de nummers 1..8. Standaard is 1.
CLEAR
Kan worden gebruikt om in één stap alle
programma's te annuleren en de parameters terug te
laten gaan naar de fabrieksinstellingen.
Fabrieksinstellingen voor alle programma's
(De volgende instellingen worden aangehouden na een
reset van 3 sec. via vanuit het GEBRUIKERSMENU)
STATUS
Snelheid VOORWAARTSE draadinvoer 1,0 m/min
PULSSTAND
Draadsnelheid
Startvertraging
Stopvertraging
Terugtreksnelheid
Terugtrektijd
Pulstijd hoofdsnelheid
Pulstijd tweede snelheid
Tweede snelheid
OFF
Uitgeschakeld
1,0 m/min
0 sec.
0 sec.
0,5 m/min
0 sec.
0,5 m/min
0,5 m/min
0 m/min
