X - R i t e e X a c t ™
Kontrollstreifen mehr als 6 Felder enthält, dann werden nur jeweils drei Randfelder angezeigt
und diese werden durch drei Punkte getrennt. Der markierte Streifen zeigt an, welcher
Kontrollstreifen als nächstes gemessen wird.

Optionales Lineal

Die Puffer an der Vorderseite und unten am Chassis führen das Gerät während des Scans am
optionalen Lineal entlang. Unter dem Lineal sind Magnete angebracht, mit denen es während des
Scans auf einem Pult oder Tisch fixiert werden kann.
Im nachfolgenden Beispiel wurde das Lineal vor dem Gerät platziert und berührt die Puffer vorn
am Gerät. Ebenso kann das Lineal an den hinteren Puffern platziert werden, falls dies bei anderen
Scanverfahren von Vorteil wäre.
So verwenden Sie das Lineal:
1. Platzieren Sie den Druckbogen auf der Konsole und platzieren Sie das Gerät über dem
ersten Feld auf dem Kontrollstreifen.
2. Platzieren Sie das Lineal so, dass es die vorderen Puffer berührt.
104
G e r ä t

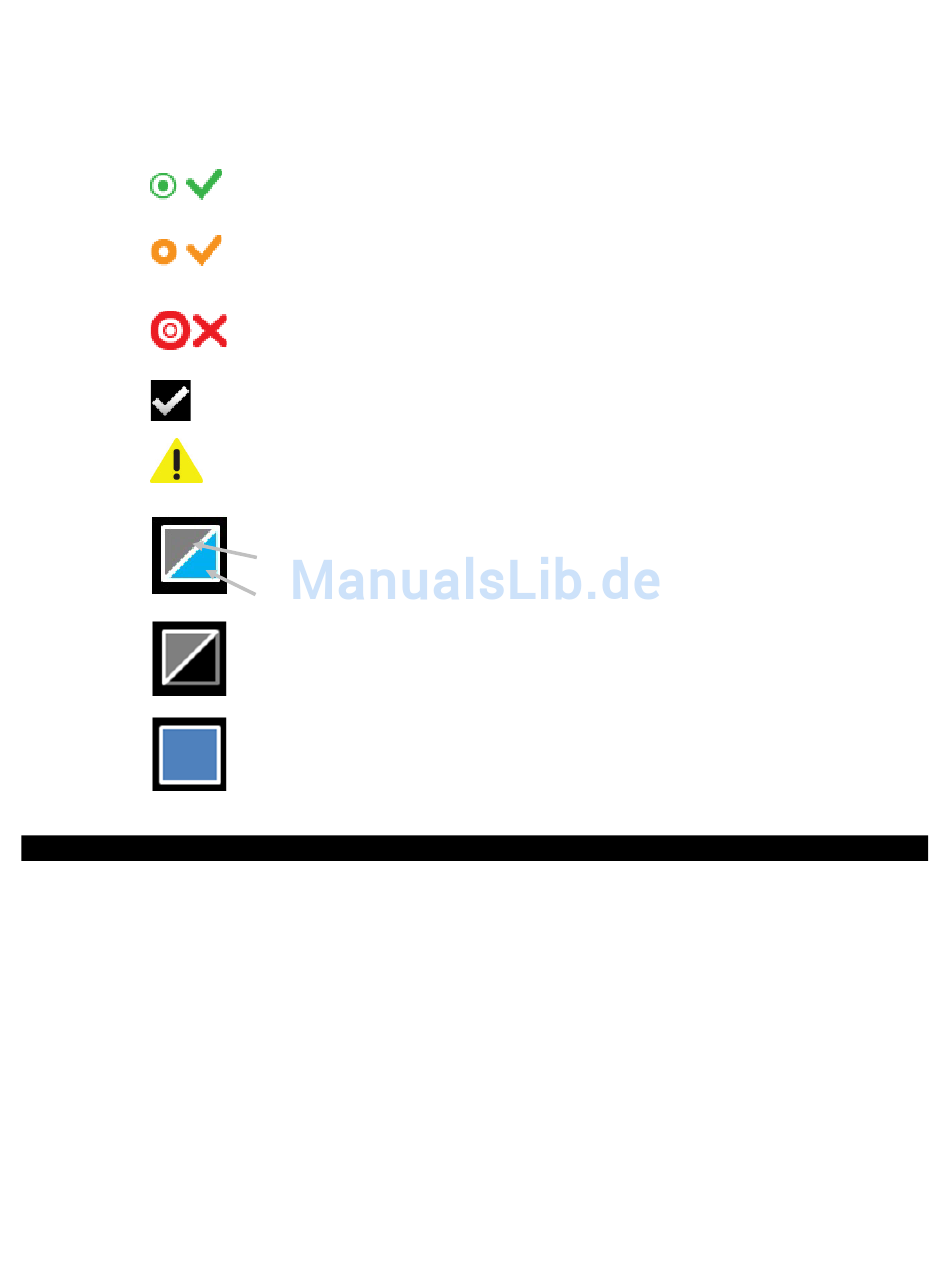

Probenwerte liegen innerhalb der Pass/Fail-Toleranzen des
Kontrollstreifens.
Probenwerte sind grenzwertig, liegen aber immer noch innerhalb der
Pass/Fail-Toleranzen des Kontrollstreifens.
Probenwerte liegen außerhalb der Pass/Fail-Toleranzen des
Kontrollstreifens.
Kontrollstreifen ohne Pass/Fail-Toleranzen wurde akzeptiert.
Während des Scans ist ein Messfehler aufgetreten, zum Beispiel ein
Messfeld wurde nicht erkannt, es wurde der falsche Streifen
gemessen etc.
Farbsimulation für Standard-/Probenfeld
Standardfeld
Probenfeld
Es wurde noch keine Probe gemessen.
Es wurde kein Standard gemessen.
