L-INX/L-GATE Benutzerhandbuch
Um ein IEC61131-Programm oder ein logiCAD-Projekt anzuhängen, wählen Sie die Datei
oder den Ordner mit den Inhalten. Die ausgewählten Inhalte werden damit automatisch dem
Projekt als Kopie hinzugefügt. Sie können diese mit der Schaltfläche Auf Festplatte
wiederherstellen wieder auf die Festplatte speichern. Während des Entwicklungsprozesses
werden sich die Inhalte öfters ändern. Um eingefügte Inhalte zu aktualisieren, die sich im
definierten Pfad befinden, drücken Sie die Schaltfläche Aktualisieren.
Jedes Mal, wenn ein logiCAD-Projekt erfolgreich kompiliert wurde, wird das IEC61131-
Programm (die Datei MBRTCode.so) in den Ordner „public" der Device-Ressource
kopiert, für die kompiliert wurde. Wählen Sie diese Datei aus und fügen Sie sie dem
Configurator-Projekt hinzu. Beachten Sie bitte, dass die Uhrzeit und das Datum dieser Datei
den Zeitpunkt der letzten Code-Generierung markieren. Falls logiCAD ein neues Programm
nicht bauen kann, wird die alte Datei nicht gelöscht.
Das Projekt wird nach Device-Ressourcen durchsucht und die verfügbaren Geräte werden in
der Auswahlliste Gerätekonfiguration angeboten. Wählen Sie das gewünschte Gerät aus
der Liste und drücken Sie die Schaltfläche Programm anhängen, um automatisch die
richtige MBRTCode.so Datei zu verwenden.

6.4 Mit logiCAD arbeiten

Wie ein neues logiCAD-Projekt erstellt wird ist bereits in der Schnellstartanleitung im
Abschnitt 3.6 beschrieben. Dieser Abschnitt enthält alle wichtigen Hintergrund-
informationen, um den L-INX mit logiCAD verwenden zu können. Damit Sie den L-INX in
logiCAD verwenden können, muss ein vordefiniertes Projekt-Template für den L-INX
benutzt werden. Daher ist es nötig, dieses Template auszuwählen, wenn Sie ein neues
logiCAD-Projekt erstellen (z.B. „Project for LINX-110" in Abbildung 27). Weiterführende
Informationen über das Erstellen, Löschen und Verwalten von Projekten in logiCAD
entnehmen Sie bitte der logiCAD Online-Hilfe.
Version 6.3
68

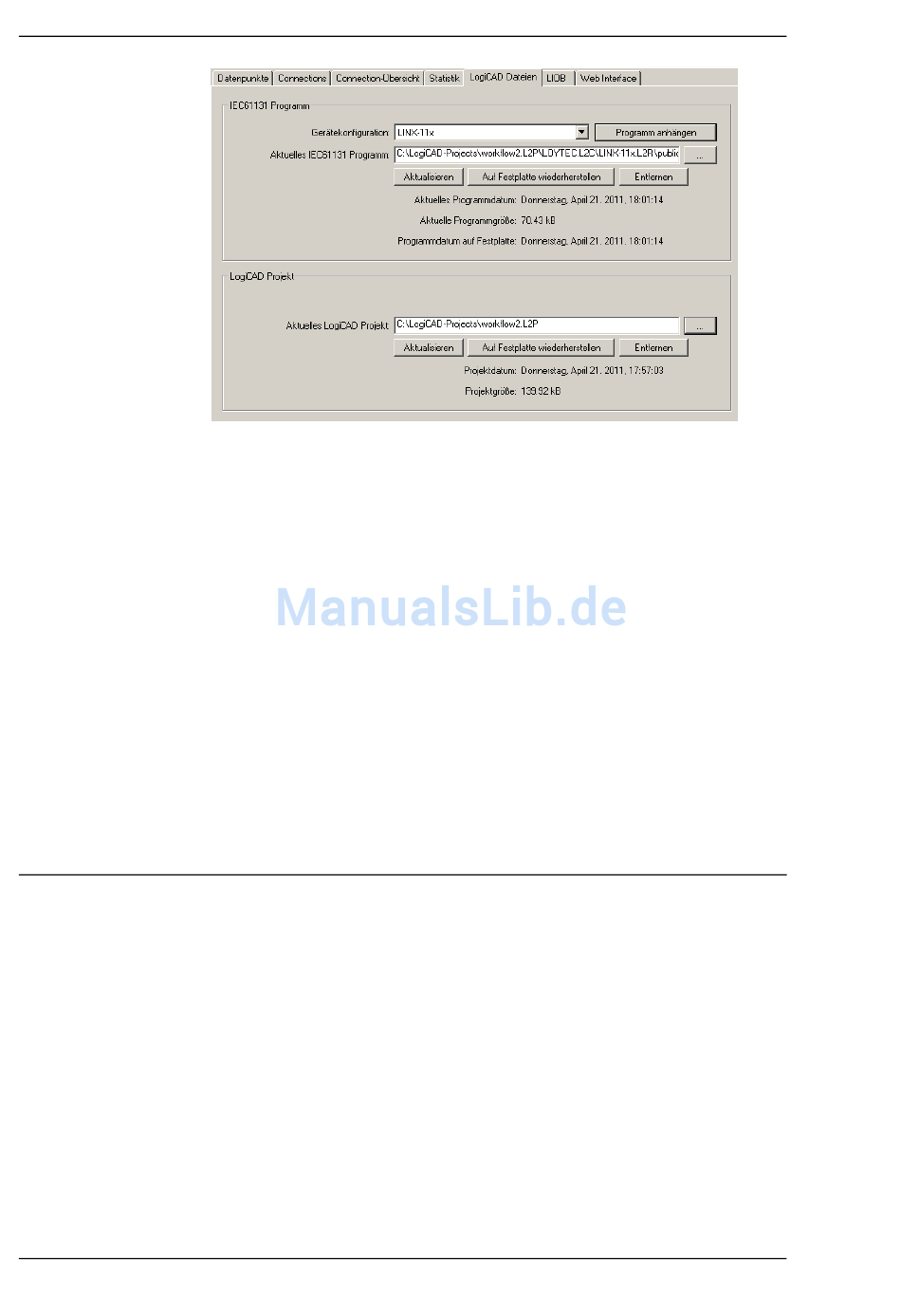

Abbildung 42: IEC61131-Projektdateien.
