L-INX/L-GATE Benutzerhandbuch
3 Schnellstartanleitung
Dieses Kapitel zeigt Ihnen Schritt für Schritt, wie ein L-INX als OPC-Server mit einem
logiCAD Programm und Benutzung von Ein-/Ausgängen der L-IOB Module entsprechend
konfiguriert wird. Für das L-GATE wird am Beispiel von CEA-709 Netzwerkvariablen
gezeigt, wie einfach ein Gateway nach BACnet zu konfigurieren ist.
3.1 Installation der Hardware
Schließen Sie die Stromversorgung (12-35 VDC oder 12-24 VAC), das CEA-709 und/oder
das MS/TP Netzwerk und das Ethernetkabel wie in Abbildung 12 gezeigt an die
entsprechend beschrifteten Ports an. Detaillierte Instruktionen werden im Kapitel 4 gezeigt.
Wichtig:
Schließen Sie Klemme PWR Supply + nicht an Erde (Masseanschluss) an!
Wird der L-INX an ein BACnet MS/TP Netzwerk angeschlossen, dann muss der MS/TP-
Kanal an beiden Kabelenden genau definiert mit je einem LT-04 Abschlusswiderstand
abgeschlossen werden.
Version 6.3
37

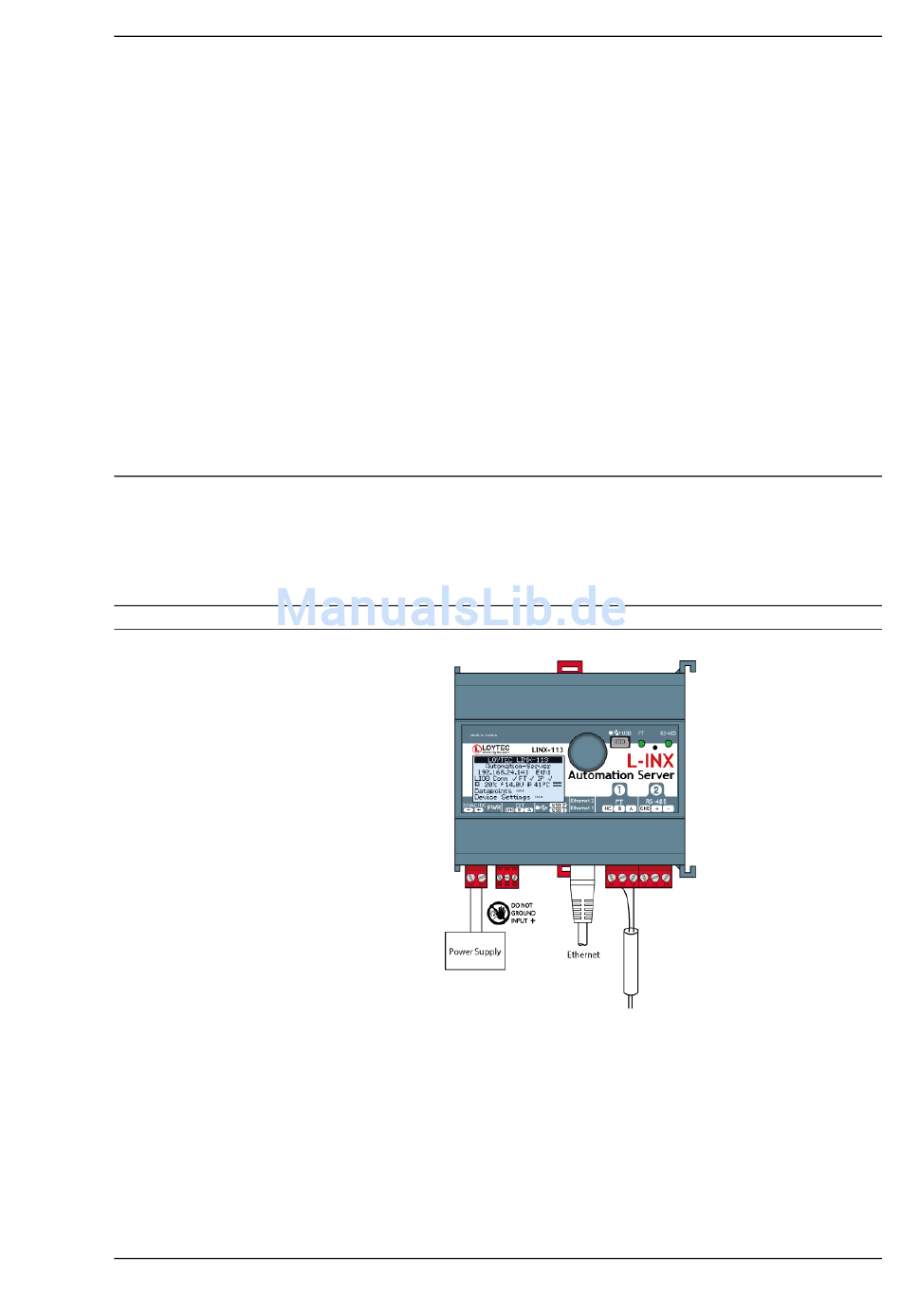

Abbildung 12: Grundlegende Installation.
