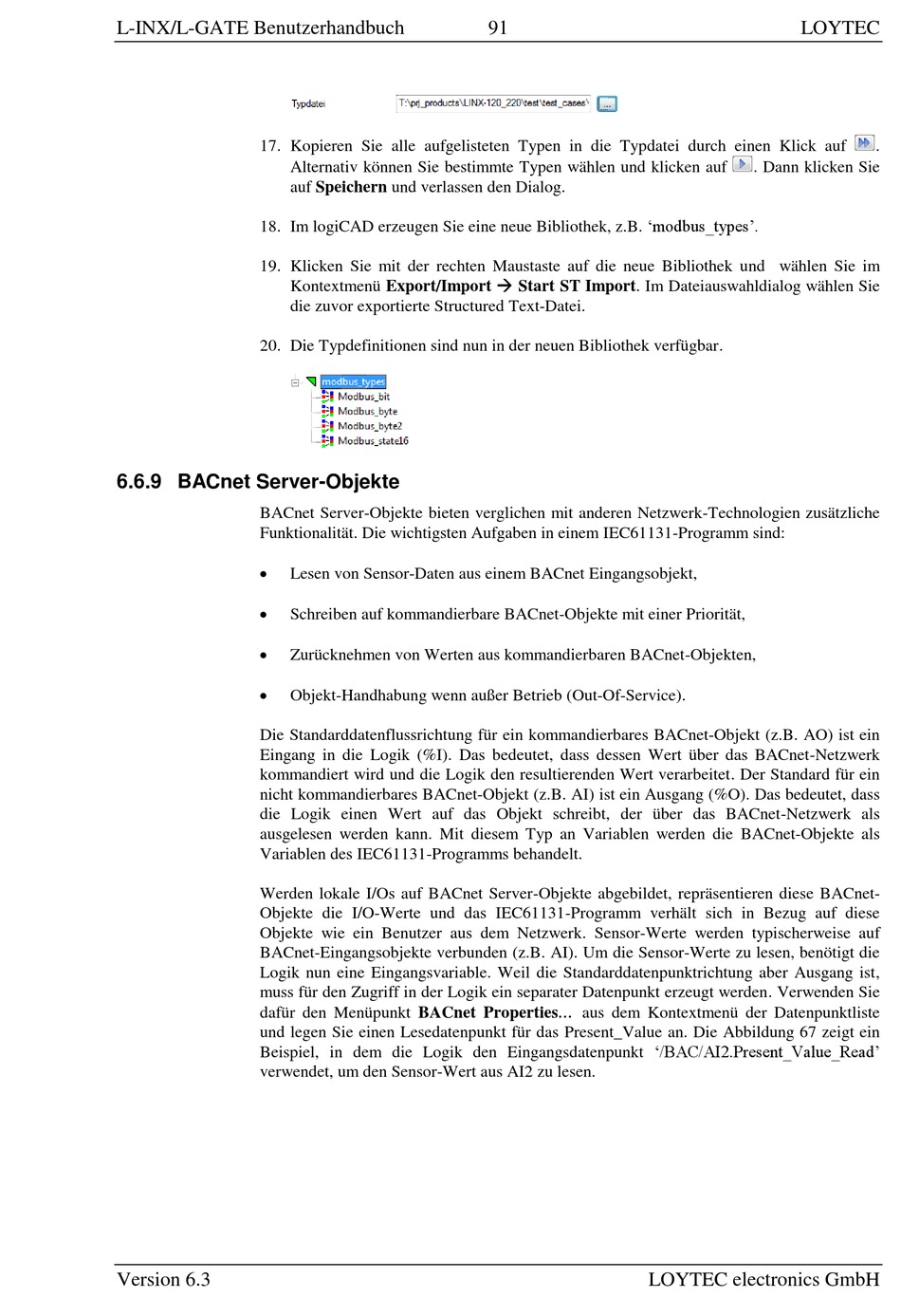

L-INX/L-GATE Benutzerhandbuch
17. Kopieren Sie alle aufgelisteten Typen in die Typdatei durch einen Klick auf
18. Im logiCAD erzeugen Sie eine neue Bibliothek, z.B. 'modbus_types'.
19. Klicken Sie mit der rechten Maustaste auf die neue Bibliothek und wählen Sie im
20. Die Typdefinitionen sind nun in der neuen Bibliothek verfügbar.

6.6.9 BACnet Server-Objekte

BACnet Server-Objekte bieten verglichen mit anderen Netzwerk-Technologien zusätzliche
Funktionalität. Die wichtigsten Aufgaben in einem IEC61131-Programm sind:




Die Standarddatenflussrichtung für ein kommandierbares BACnet-Objekt (z.B. AO) ist ein
Eingang in die Logik (%I). Das bedeutet, dass dessen Wert über das BACnet-Netzwerk
kommandiert wird und die Logik den resultierenden Wert verarbeitet. Der Standard für ein
nicht kommandierbares BACnet-Objekt (z.B. AI) ist ein Ausgang (%O). Das bedeutet, dass
die Logik einen Wert auf das Objekt schreibt, der über das BACnet-Netzwerk als
ausgelesen werden kann. Mit diesem Typ an Variablen werden die BACnet-Objekte als
Variablen des IEC61131-Programms behandelt.
Werden lokale I/Os auf BACnet Server-Objekte abgebildet, repräsentieren diese BACnet-
Objekte die I/O-Werte und das IEC61131-Programm verhält sich in Bezug auf diese
Objekte wie ein Benutzer aus dem Netzwerk. Sensor-Werte werden typischerweise auf
BACnet-Eingangsobjekte verbunden (z.B. AI). Um die Sensor-Werte zu lesen, benötigt die
Logik nun eine Eingangsvariable. Weil die Standarddatenpunktrichtung aber Ausgang ist,
muss für den Zugriff in der Logik ein separater Datenpunkt erzeugt werden. Verwenden Sie
dafür den Menüpunkt BACnet Properties... aus dem Kontextmenü der Datenpunktliste
und legen Sie einen Lesedatenpunkt für das Present_Value an. Die Abbildung 67 zeigt ein
Beispiel, in dem die Logik den Eingangsdatenpunkt '/BAC/AI2.Present_Value_Read'
verwendet, um den Sensor-Wert aus AI2 zu lesen.
Version 6.3
Alternativ können Sie bestimmte Typen wählen und klicken auf
auf Speichern und verlassen den Dialog.
Kontextmenü Export/Import  Start ST Import. Im Dateiauswahldialog wählen Sie
die zuvor exportierte Structured Text-Datei.
Lesen von Sensor-Daten aus einem BACnet Eingangsobjekt,
Schreiben auf kommandierbare BACnet-Objekte mit einer Priorität,
Zurücknehmen von Werten aus kommandierbaren BACnet-Objekten,
Objekt-Handhabung wenn außer Betrieb (Out-Of-Service).
91
LOYTEC electronics GmbH
LOYTEC
.
. Dann klicken Sie
