FEHLERSUCHE
diesem Fall die Kurbelwelle erneut um 360° in Motor-
Drehrichtung. Kolben Nr. 1 befindet sich jetzt am Todpunkt
des Kompressions-Hubs.
Stellen Sie nach dem Einstellen der Ventile von Zylinder 1
das Ventilspiel der restlichen Zylinder in der Reihenfolge
der Zündung ein: 1-3-2. Drehen Sie die Kurbelwelle um
240º nach rechts vom Todpunkt des Zylinders 1 zum
Todpunkt des Zylinders 3. Stellen Sie die Ventile von
Zylinder 3 ein und drehen Sie die Kurbelwelle weiter im
Uhrzeigersinn zum Todpunkt von Zylinder 2
5.4.3 Messen des Auspuff-Rücklaufdrucks
Das Auspuffsystem muss die korrekte Größe – 2"/ 51 mm
– und darf nur die maximale Länge haben (siehe
Installationshandbuch).
Rücklaufdruck gemessen werden. Dies kann mit einer
Wassersäule einfach erfolgen
Neben eine Wassersäule, die in einem Kunststoffrohr
sichtbar ist, wird ein Mess-Stab gehalten. Das Ende wird
mit einem Schlauchanschluss verbunden, der in den
Adapter am Einspritz-Krümmer passt, nachdem der
Auspuff-Temperaturschalter entfernt wurde.

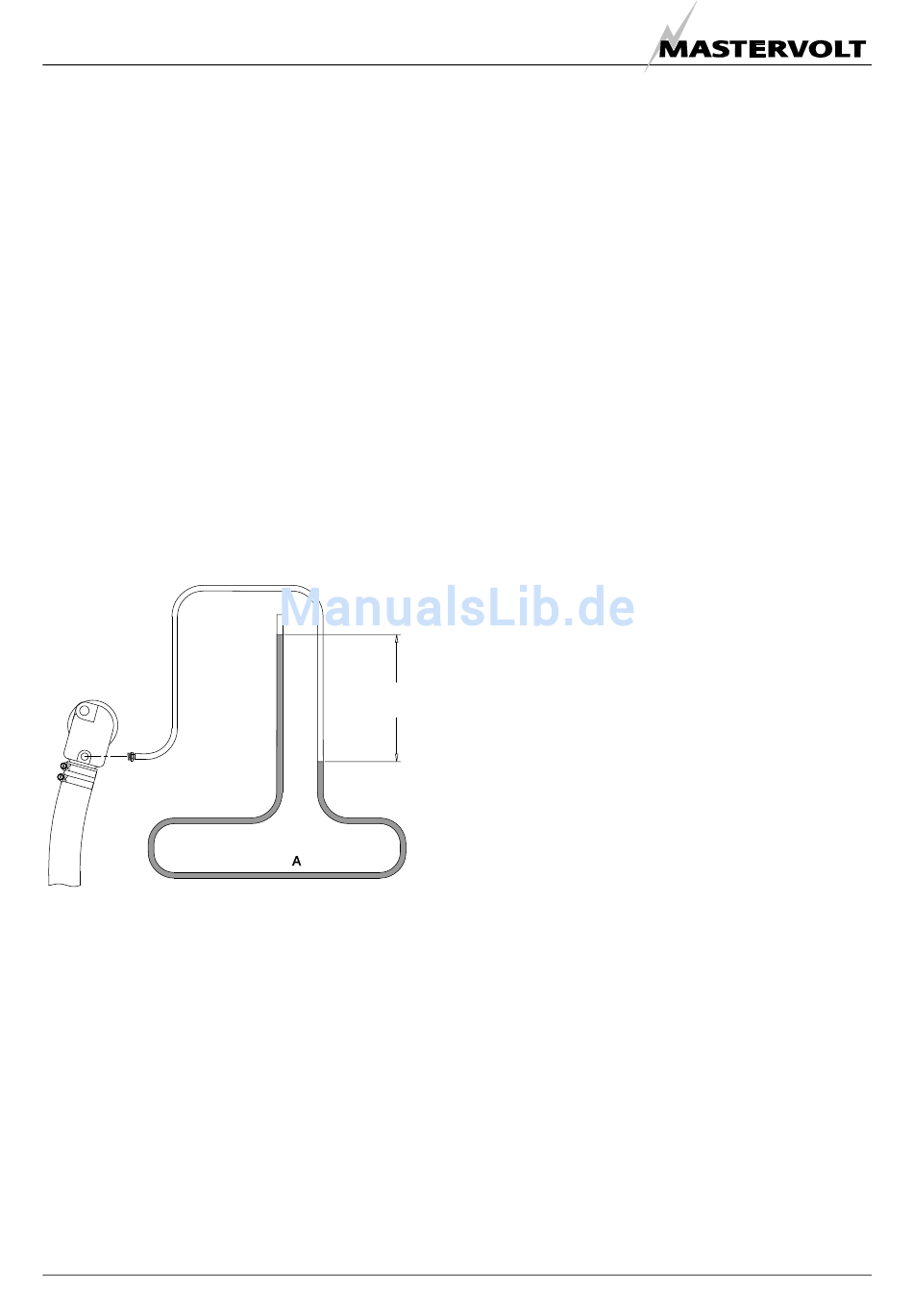

Abb 26: Messen des Auspuff-Rücklaufdrucks
Die Krümmung A sollte nicht zu kurz sein, um den
pulsierenden Effekt des Gasauslasses zu dämpfen. Die
Wassersäule sollte nicht höher als 69 cm mit Wasser
gefüllt sein (1 PSI - 0, 07 bar)
34
Bei Zweifeln muss
MAXIMUM
69cm
27INCHES
5.4.4 Anweisungen für den Ausbau
Es kann für eine Reparatur oder Kontrolle erforderlich
sein, den Generator auszubauen. Die nachfolgenden
Anweisungen werden hierbei hilfreich sein:
1 Aufgrund des Designs des Whisper 8 / 10 Ultra
können die meisten Reparaturen an Ort und Stelle
vorgenommen
zugänglich
Anschlüsse des Generators sind ebenfalls mühelos
zugänglich.
2 Die Schallschutzhaube
der nachstehenden
werden (Abbildung 27).
3 Um den Generator aus der Haube herauszunehmen,
müssen alle Schlauch- und Kabelanschlüsse entfernt
werden. Der Generator ist auf der Bodenplatte mit vier
Gummibefestigungen gesichert und kann durch
Entfernen der vier Muttern dieser Schrauben von den
Befestigungen abgenommen werden. Die einfachste
Möglichkeit,
herauszunehmen,
Trageösen.
4 Bei dem erneuten Zusammenbau des Generators
muss auf die Ausrichtung geachtet werden. Die
Flächen zwischen Motor und Generator müssen
gereinigt und die Schrauben kreuzweise und langsam
angezogen werden.
5 Prüfen Sie den Generator zunächst außerhalb der
Haube und überprüfen Sie sehr sorgfältig, ob undichte
Stellen vorhanden sind, bevor sie ihn wieder in das
Gehäuse einbauen..
Copyright © 2009 Mastervolt / Dezember 2009 / WHISPER 8 & 10 ULTRA / DE
