INFORMATIONEN
2.5.17 Diagramm elektronischer Regler Whisper
10 Ultra
Der Whisper 10 Ultra is zusätzlich zu dem mechanischen
Regler, über den die anderen Whisper-Modelle verfügen,
mit einem elektronischen Regler ausgestattet. Ein Regler
hält die Geschwindigkeit (U.p.M. = Umdrehungen pro
Minute) des Motors bei einem festen Wert. Die U.p.M. des
Motors entsprechen der Frequenz des elektrischen
Ausgangs (1500 U.p.M. = 50 Hz) des Generators.
Bei voller Last können die U.p.M. der Whisper-Modelle,
die nur einen mechanischen Regler haben, auf 75 U.p.M.
(=2.5 Hz) abfallen und bei zusätzlicher Belastung weiter
absinken oder ausfallen. Bei Motoren mit elektronischem
Regler werden jedoch die U.p.M. und die Frequenz bei
dem eingestellten Wert gehalten. Da die Spannung in
Bezug zur Frequenz steht, ist auch die Spannung stabiler.
Die U.p.M. geben die Leistung wieder und der Generator
erzielt auch bei höheren Geschwindigkeiten eine bessere
Leistung. Whisper-Modelle mit einem elektronischen
Regler haben eine höhere Leistung.
Der elektronische Regler bietet somit drei Vorteile: eine
stabilere Frequenz und Spannung sowie eine höhere
Leistung.
18
Das elektronische Reglersystem enthält zwei Teile:
1 Der
Motorgeschwindigkeit. Dieser Servostellmotor ersetzt
das Standard-Magnetventil aller anderen mechanisch
gesteuerten Whisper-Motoren. Der Servostellmotor
steuert die U.p.M. direkt an der Regelstange in der
Kraftstoffpumpe, und zwar ohne Hebel und andere
mechanische Übertragungen.
2 Ein Mikroprozessor hält die Geschwindigkeit bei dem
eingestellten Wert, indem er den Servostellmotor
kontrolliert. Der Mikroprozessor wird im Werk durch
Mastervolt programmiert und viele Parameter werden
für eine
Einstellungen dürften daher nicht erforderlich sein.
Sollte es dennoch notwendig sein, die Einstellungen
zu ändern, so ist dies nur mit einer Schnittstelle zu
einem Computer und einer speziellen Software
möglich, um Zugriff zum Mikroprozessor zu erhalten.
Der elektronische Mastervolt Regler benötigt keine
spezielle Vorrichtung im Schwungradgehäuse, mit der die
durchlaufenden Zähne des Schwungrads gezählt werden.
Er bestimmt die genauen U.p.M. des Motors, da der
Prozessor 50 Hz der AC-Ausgangsspannung als Referenz
verwendet.

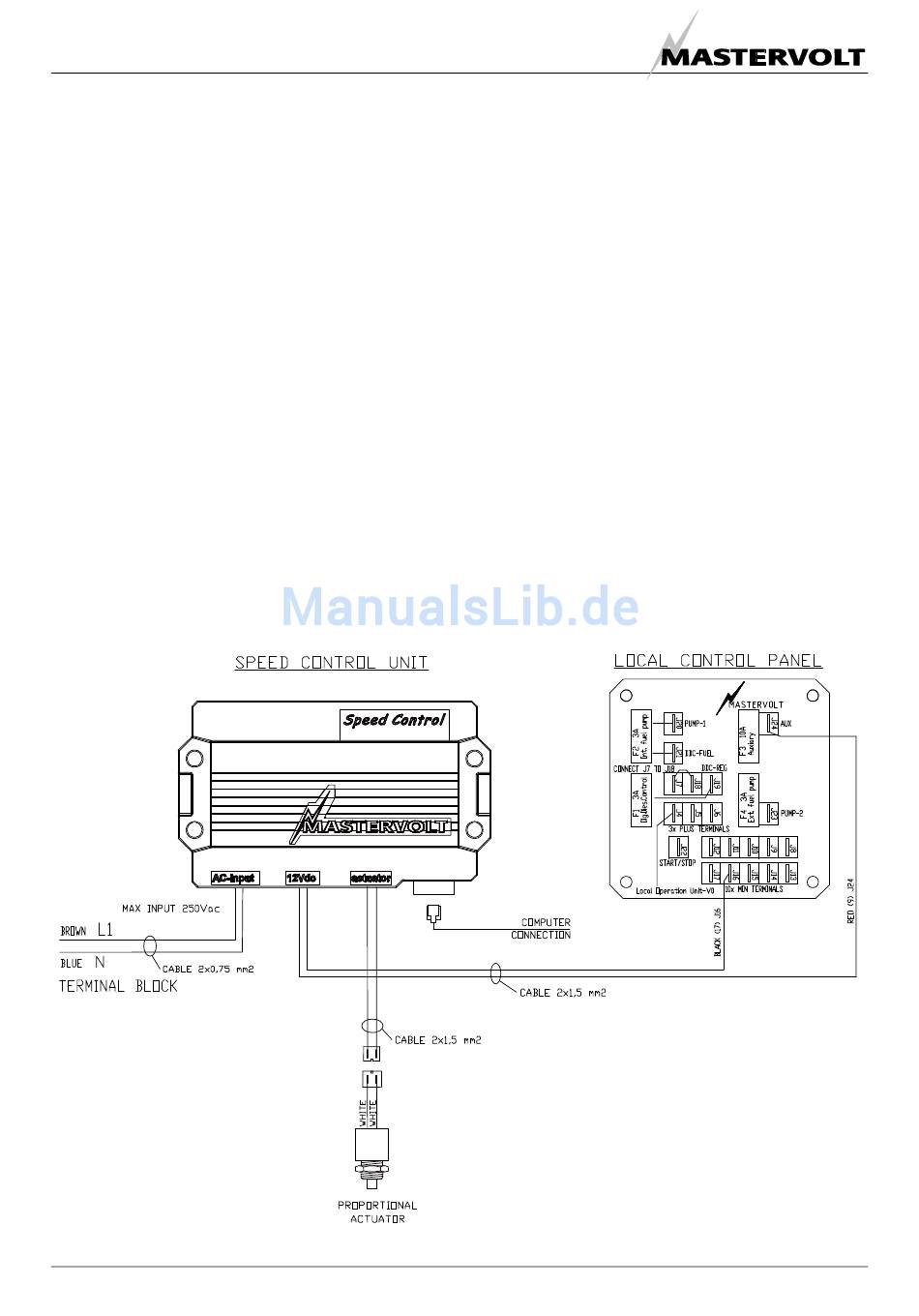

Abbildung 14: Diagramm elektronischer Regler Whisper 10 Ultra
(Wenn diese Anleitung nicht mit dem Generator geliefert wurde und
Sie eine Zählvorrichtung an Ihrem Generator haben, dann
entspricht Ihr Modell nicht dem in dieser Anleitung beschriebenen.
Die korrekte Anleitung finden Sie auf unserer Website.)
Copyright © 2009 Mastervolt / Dezember 2009 / WHISPER 8 & 10 ULTRA / DE
Servostellmotor kontrolliert
optimale Leistung eingestellt.
die
Andere
