2.5.16 Schaltplan 230V / 50 Hz

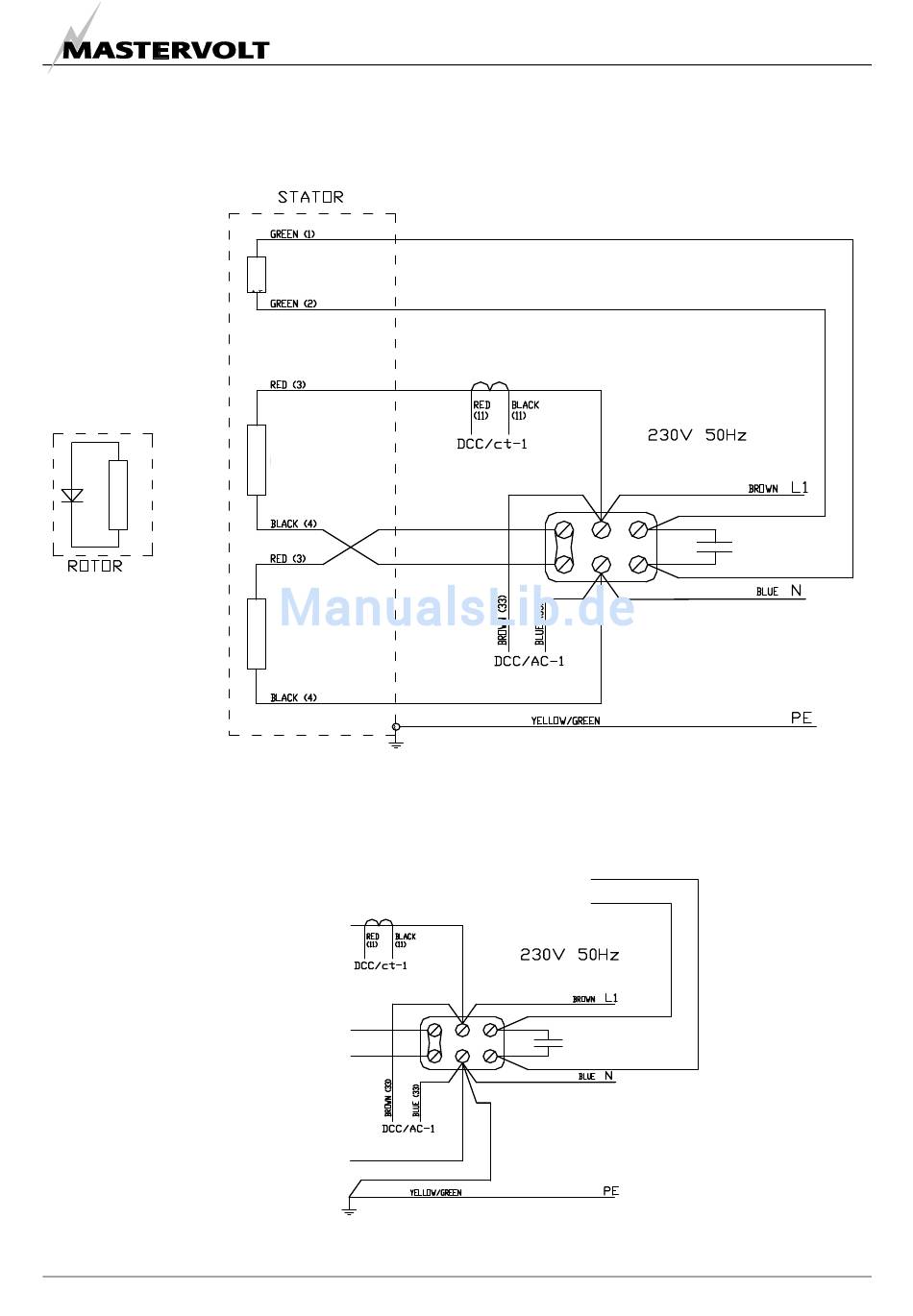

Abbildung 13: Schaltplan 230V / 50 Hz
DE / WHISPER 8 & 10 ULTRA / Dezember 2009 / Copyright © 2009 Mastervolt
ERREGER-
WICKLUNG
STROMTRANSFORMATOR
HAUPT-
WICKLUNG
HAUPT-
WICKLUNG
„NULL-LEITER" UND „ERDUNG" VERBUNDEN
STROMTRANSFORMATOR
„NULL-LEITER" UND „ERDUNG" NICHT VERBUNDEN
KONDENSATOR
INFORMATIONEN
KONDENSATOR
17
