der Ventile von Zylinder 1, drehen Sie die Kurbelwelle um
240° im Uhrzeigersinn vom Todpunkt des Zylinders 1
zum Todpunkt des Zylinders 3. Position 2, Abb. 20 gegen
die Kerbe. Stellen Sie die Ventile von Zylinder 3 ein und
drehen sie die Kurbelwelle um 240° im Uhrzeigersinn
zum Todpunkt des Zylinders 2. Stellen Sie die Ventile ein.
Position 3, Abb. 20 gegen die Kerbe.
5.4.3 Messen des Auspuff-Rücklaufdrucks
Das Auspuffsystem muss die korrekte Größe – 1 5/8" /
40 mm – und darf nur die maximale Länge haben (siehe
Installationshandbuch).
Rücklaufdruck gemessen werden. Dies kann mit einer
Wassersäule einfach erfolgen.
Neben eine Wassersäule, die in einem Kunststoffrohr

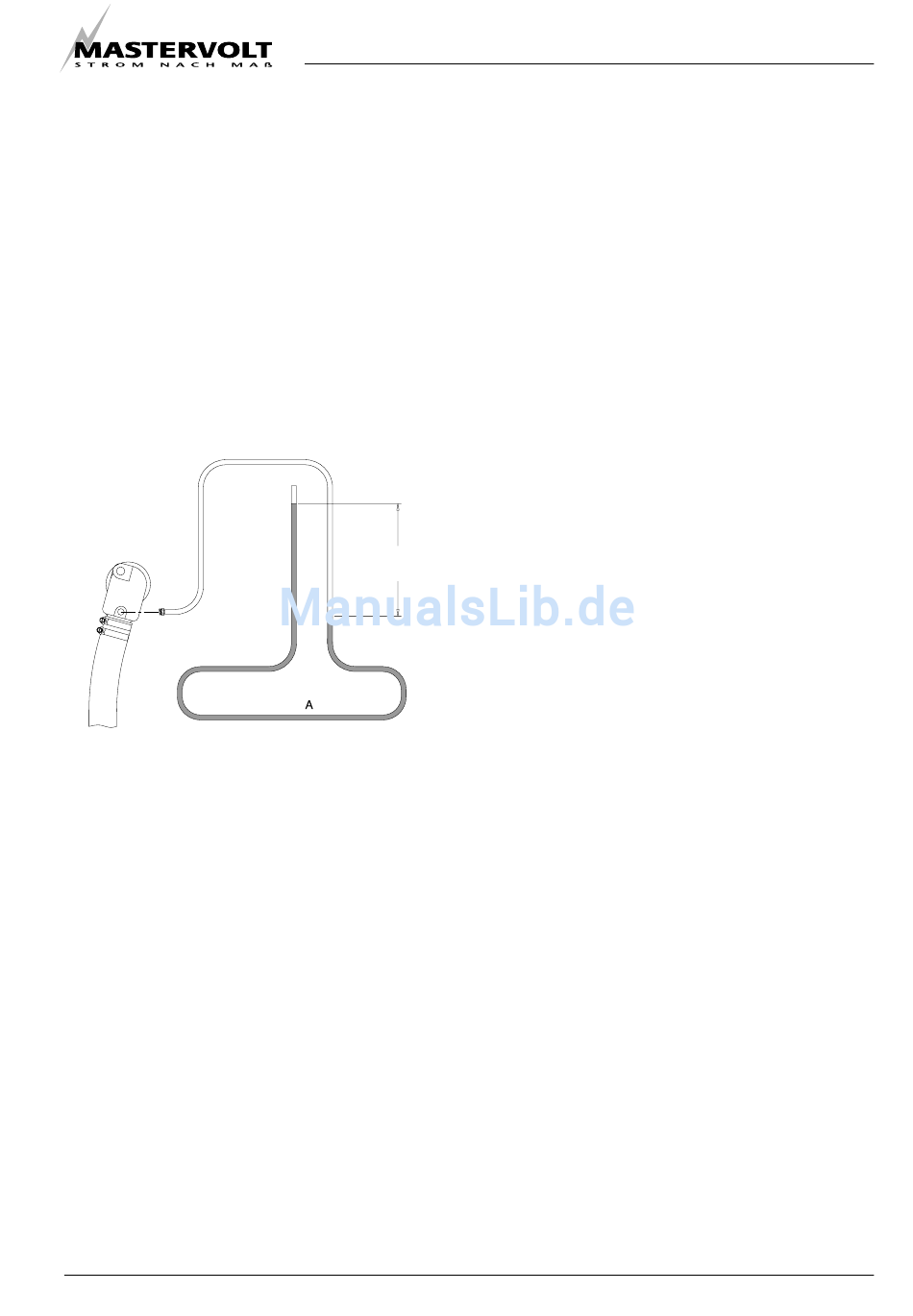

Abb. 21 Messen des Auspuff-Rücklaufdrucks
sichtbar ist, wird ein Mess-Stab gehalten. Das Ende wird
mit einem Schlauchanschluss verbunden, der in den
Adapter am Einspritz-Krümmer passt, nachdem der
Auspuff-Temperaturschalter entfernt wurde.
Die Krümmung A sollte nicht zu kurz sein, um den
pulsierenden Effekt des Gasauslasses zu dämpfen. Die
Wassersäule sollte nicht höher als 69 cm mit Wasser
gefüllt sein (1 PSI - 0, 07 bar).
5.4.4 Anweisungen für den Ausbau
Es kann für eine Reparatur oder Kontrolle erforderlich
sein, den Generator auszubauen.
Die nachfolgenden Anweisungen werden hierbei hilfreich
sein:
1 Um den Generator aus der Haube herauszunehmen,
müssen alle Schlauch- und Kabelanschlüsse entfernt
werden. Der Generator ist auf der Bodenplatte mit
vier Gummibefestigungen gesichert und kann durch
DE / WHISPER 6 ULTRA / Februar 2005
Bei Zweifeln muss
Maximal
69
69 cm
27
Entfernen der vier Muttern dieser Schrauben von den
Befestigungen abgenommen werden. Weiterhin ist
der Generator durch 2 Selbstschutzvorrichtungen
gesichert, die ein Lösen des Generators bei einem
Defekt der Gummibefestigungen verhindern. Die
Muttern der Selbstschutzvorrichtungen sind diagonal
zueinander angeordnet. Wenn alle 6 Muttern entfernt
werden, kann der Generator aus der Haube
entnommen werden. 5 Muttern sind gut zugänglich.
Die sechste Mutter muss durch Entfernen der
Schraube aus dem Boden der Haube gelöst werden
der 2 Der einfachste Weg, den Generator aus der Haube
zu entnehmen, ist ihn mit der Hebeöse anzuheben
und die Haube nach unten zu entfernen.
3 Die Kühlerelemente sind mit Silber an das Gehäuse
angeschweißt und können nicht ausgebaut werden.
Man kann
herausnehmen.
4 Bevor der Generator herausgenommen werden kann,
muss das Anschluss-Stück zum Öl-Wärmetauscher
entfernt werden,
entfernt werden kann. Zunächst müssen jedoch alle
Kabel und Leitungen gelöst werden.
5 Der Rotor kann durch Entfernen der Schraube, die
durch die Welle geht, herausgenommen werden
(normalerweise Rechtsgewinde). Das Ende der Welle
hat ein spezielles Gewinde, um den Rotor von der
Welle mit konischem Stumpf, die sich auf dem
Schwungrad befindet, mit einer 6 mm Stange von
185 mm
wegzudrücken.
6 Bei dem erneuten Zusammenbau des Generators
muss auf die Ausrichtung geachtet werden. Die
Flächen zwischen Motor und Generator müssen
gereinigt und die Schrauben kreuzweise und langsam
angezogen werden.
7 Verwenden Sie Loctite 577 für das Abdichten der
Anschluss-Stücke, die jedoch zuerst gereinigt und frei
von Öl und Fett sein müssen.
8 Prüfen Sie den Generator zunächst außerhalb der
Haube und überprüfen Sie sehr sorgfältig, ob
undichte Stellen vorhanden sind, bevor sie ihn wieder
in das Gehäuse einbauen.
jedoch das komplette
damit das Aluminiumgehäuse
Länge und einer M10-Schraube
