5.4 SPEZIELLE VERFAHREN – MOTOR
5.4.1 Einstellen der Geschwindigkeit (U.P.M.)
(nur Whisper 8 Ultra)
Die Geschwindigkeit (U.P.M.)
eingestellt, und es dürfte keine Nachstellung erforderlich
sein! Es könnte jedoch nach dem Einlaufen eine sehr
geringe Abweichung auftreten. Die Umdrehungen pro
Minute können mit einem Frequenz-Messgerät gemessen
werden.
Whisper 10 Ultra: Wenn eine Nachstellung notwendig ist,
kann diese nur über eine Schnittstelle zu einem Computer
und eine spezielle Software für den Zugriff auf den
Mikroprozessor erfolgen. Wenn eine erneute Nachstellung
der Geschwindigkeit notwendig ist, fragen Sie bitte Ihr
Mastervolt Service Center um Rat.
Whisper 8 Ultra: Prüfen Sie vor einer Nachstellung jede
andere Erklärung für die falsche Geschwindigkeit. Die
Motorgeschwindigkeit wird
Nenngeschwindigkeit von 3000 (50 Hz) U.p.M. eingestellt.
Ein Geschwindigkeitsabfall von 5% bei voller Last ist
akzeptabel. Daher sollte eine Einstellung ohne Last bei
+3150 U.p.M. = 52,5 Hz liegen. Unter keinen Umständen
dürfen die U.p.M. bei voller Last geringer als 2940 U.p.M.
= 49 Hz sein.
Wenn keine Ursache für eine falsche Geschwindigkeit
gefunden wird, kann die Einstellung wie folgt korrigiert
werden:

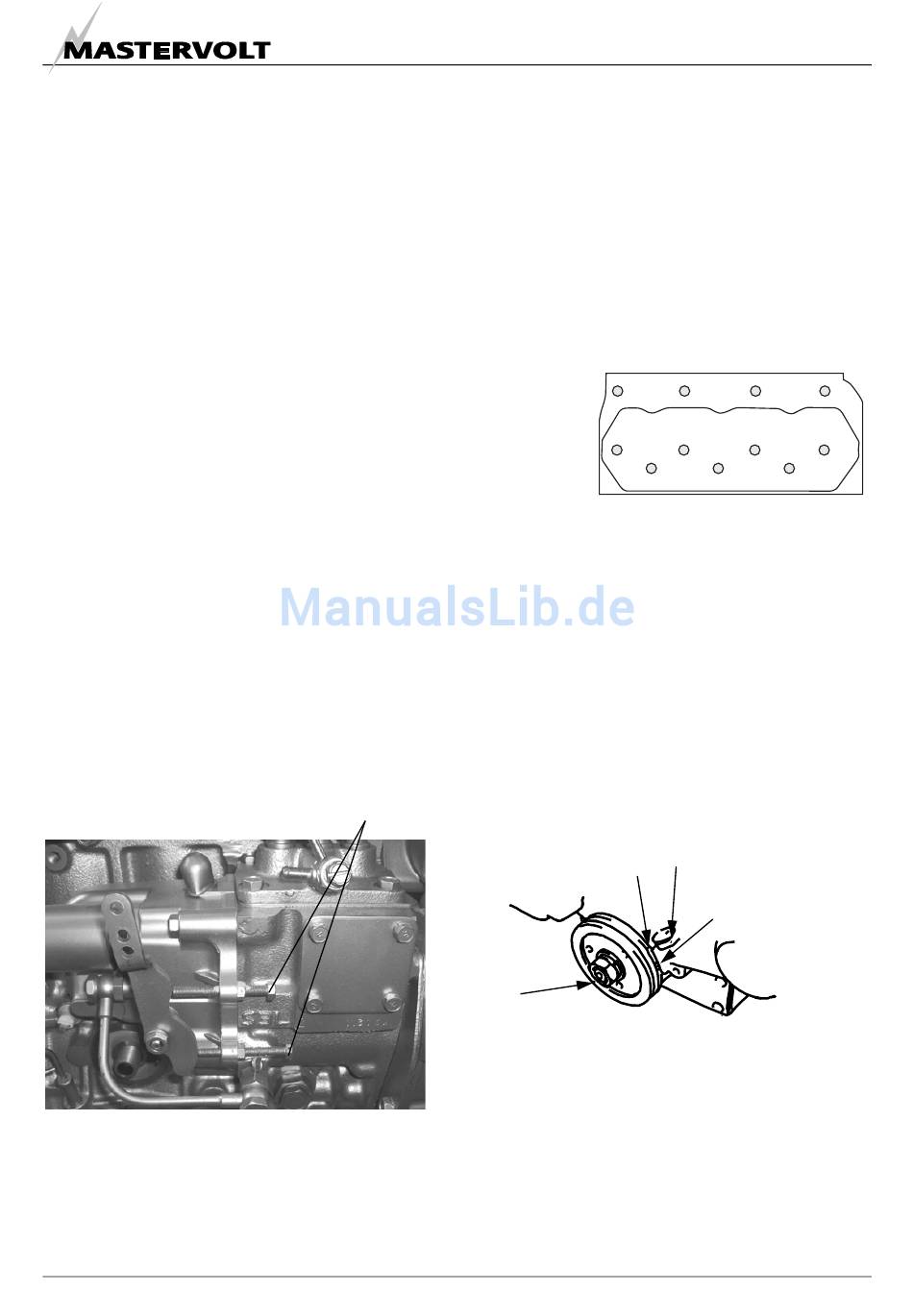

Es ist äußerst wichtig, den korrekten Einstellungsaufbau
zu bestimmen (siehe Abb. 23). Die Schraube muss mit der
Verriegelungsmutter arretiert werden.
2 = Einstellen der Geschwindigkeit
Abb. 23
DE / WHISPER 8 & 10 ULTRA / Dezember 2009 / Copyright © 2009 Mastervolt
wird vom Hersteller
im Werk mit einer
2
5.4.2 Einstellen des Ventilspiels und
Festziehen der Zylinderkopfschrauben.
Beide Vorgänge müssen durchgeführt werden, wenn der
Motor kalt ist. Stellen Sie bei der Ausführung sicher, die
Zylinderkopfschrauben wieder festzuziehen, bevor Sie das
Ventilspiel einstellen. Lassen Sie bei dem erneuten
Festziehen der Zylinderkopfschrauben das Kühlmittel ab,
indem Sie den Ablass-Stöpsel entfernen (siehe Abb. 4).
Lösen Sie die Schrauben ein wenig, entfernen Sie das
gesamte Kipphebel-Element (Kipphebel, Welle und Anker)
und ziehen Sie dann die Schrauben in der dargestellten
numerischen Reihenfolge wieder an (siehe Abb. 24).
8
MOTOR
VORDER-
6
SEITE
10
Abb 24
Reihenfolge des Festziehens der Zylinderkopfschrauben
Festziehmoment Zylinderkopfschraube:
Festziehmoment Kipphebel-Element:
Das Spiel der beiden Ventile (Einlass und Auslass) sollte
im kalten Zustand 0,25 mm betragen. Stellen Sie den
Kolben des ersten einzustellenden Zylinders auf den
oberen Todpunkt des Kompressions-Hubs
Der Todpunkt des Kompressions-Hubs kann durch
Ausrichten der Todpunkt-Markierung (Kerbe) auf dem
Kurbelwellenrad mit der
Getriebegehäuse ermittelt werden (siehe Abb. 25).
Todpunkt-Markierung
für Zylinder Nr. 1
Todpunkt-
Markierung für
Zylinder Nr. 2 und 3
Abb. 25
Richten Sie zunächst die Todpunkt-Markierung für
Zylinder Nr. 1 aus. Prüfen Sie, dass sich die Ventile nicht
nach oben oder unten bewegen, wenn die Kurbelwelle um
ungefähr 20 Grad in normaler und in umgekehrter
Drehrichtung rotiert wird
Wenn sich die Kipphebel bewegen, ist Kolben Nr. 1 am
Todpunkt des Einlass- oder Auslass-Hubs. Drehen Sie in
FEHLERSUCHE
4 2 7
1 3 5
9 11
88 ± 5 Nm
14.7 ± 2 Nm
Markierung auf dem
Markierung auf dem
Getriebegehäuse
Todpunkt-Markierung
(Kerbe)
33
