Dieser Schlauch sollte hinunterführen und nicht
Wasser enden, da er Luft zum Ventil führen und so
die Saugehebewirkung unterbrechen sollte.
Prüfen Sie den Belüftungsstutzen
Öffnen, reinigen und schmieren Sie das Ventil, wenn
erforderlich.

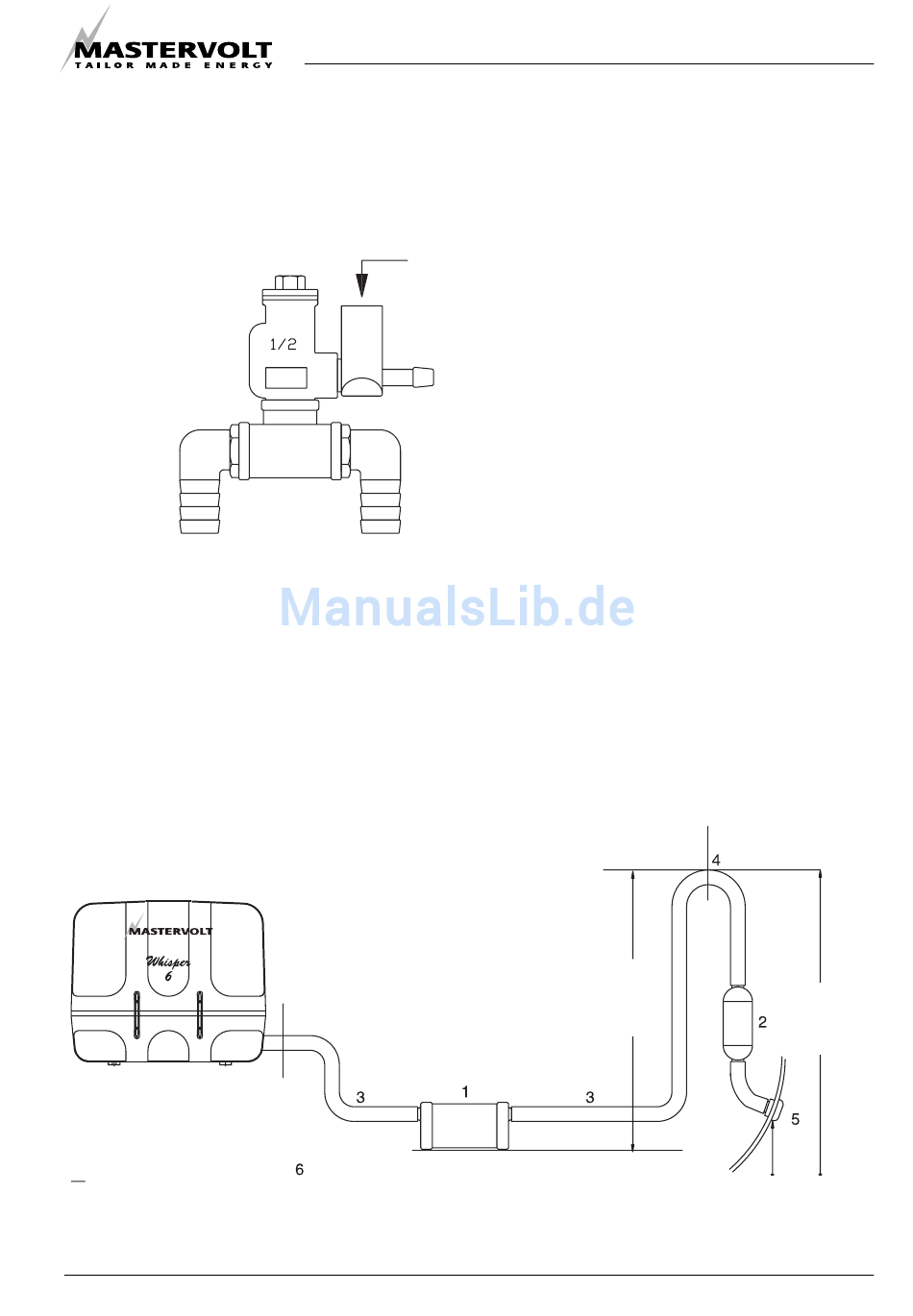

Abb. 6.
1.4.3.

Auspuffsystem

Wasser wird in das Auspuffsystem des Generators
eingespritzt. Auf diese Weise wird das Kühlwasser, das
den Wärmetauscher
Auspuffabgasen gemischt. Temperatur und Volumen der
Abgase werden dadurch beachtlich reduziert, so dass ein
Gummiauspuffschlauch
Geräuschpegel ebenfalls reduziert werden kann.

1 INSTALLATION DES STANDARD AUSPUFFSYSTEMS

Das Auspuffsystem des Generators muss vollständig
unabhängig und von dem Auspuffsystem jedes
Abb. 7.
1 Auspuff-Wassersammler
2 Auspuffauslass-Schalldämpfer
3 Auspuffleitung 40 mm
DE / WHISPER 6/8/12 - 6 ULTRA / Januar 2005
regelmäßig.
Offen
passiert hat, mit den
verwendet und
max. Länge A - B = 10 ft. (3 m.)
A
anderen
Wassersammler verhindert, dass der Generator mit
Seewasser von außen geflutet wird. Er sollte so nah wie
möglich an dem Generator eingebaut werden. Der
Wassersammler muss groß genug sein, um das
gesamte Wasservolumen in dem Schlauch von der
Spitze des Schwanenhalses bis zum Wassersammler
zu halten. Der Wassersammler muss am niedrigsten
Punkt des Auspuffsystems installiert werden (siehe
hierzu Abb. 7-1). Der Auspuffschlauch muss einen
Innendurchmesser
Auspuffsystem muss so installiert werden, dass der
Gegendruck innerhalb des Auspuffes nicht 0,07 bar (1
psi = 70 cm Wassersäule) und die Gesamtlänge vom
Generator zur Spitze des Schwanenhalses oder
Wasser/Abgasabscheider nicht 3 m (10 Fuß) übersteigt.
(Siehe Punkt 5.4.3. der Bedienungsanleitung).
Der Auspuffschlauch führt von der Schutzhaube
hinunter zum Wassersammler und dann über den
„Schwanenhals" wieder hinauf zum Auspuffauslass
durch den Rumpf, der mindestens 50 mm über der
Wasserlinie liegen muss (siehe hierzu Abb. 7-5). Der
„Schwanenhals" muss vertikal sein und vorzugsweise
entlang der Mittellinie des Schiffskiels liegen. Wenn
der der Generator weniger als 600 mm (24") über der
Wasserlinie eingebaut ist, muss ein „Schwanenhals"
installiert werden, um das Überfluten des Motors zu
verhindern.
Schalldämpfers in der Nähe des Rumpfdurchlasses
wird empfohlen.
4 Schwanenhals
5 Auspuffauslass durch den Rumpf 40 mm
6 Wasserlinie
Motors an Bord getrennt
von 40 mm
Die Installation eines
B
Maximal
60"
150 cm.
INSTALLATION
sein. Ein
haben. Das
zusätzlichen
Mindestens
24"
60 cm.
2"
5 cm.
