ventil) und den Montagedeckel des Ein-
baudrehflanschs entfernen.
– Das Umgehungsventil auf der mit dem
eingegossenen Buchstaben „R" (Rohr)
gekennzeichneten Flanschseite mit dem
Einbaudrehflansch durch Einrasten des
Bajonetts verbinden (siehe Abb. 8).
– Die vier Zylinderschrauben M6x25 fest
anziehen.
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt!
Das Handrad des Umgehungsventils kann
beliebig nach oben oder auch seitlich ste-
hen. Der Einbau sollte so erfolgen, dass
nach den örtlichen Gegebenheiten das
Handrad gut zugänglich ist.
geräteseitiger Flansch („G")

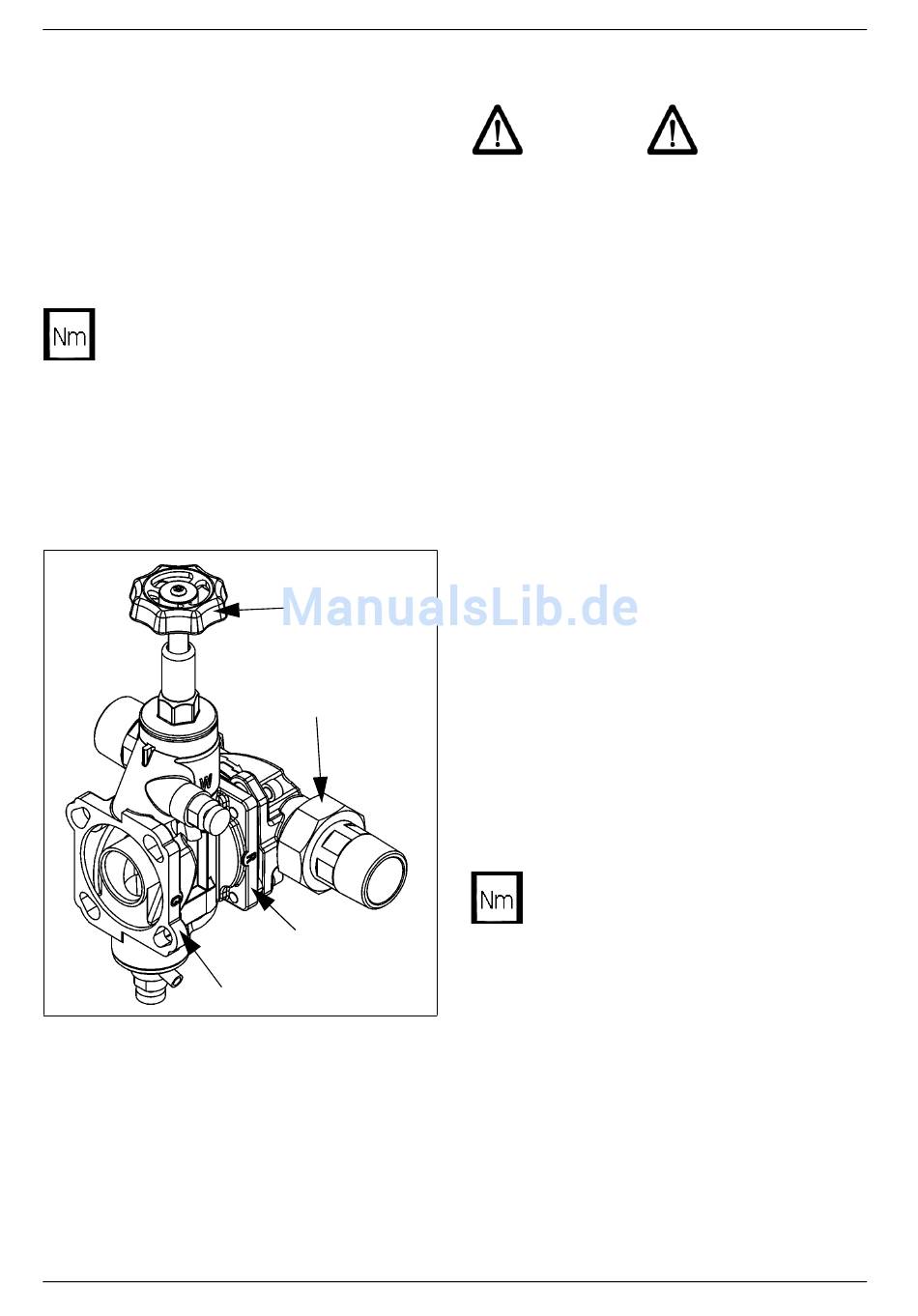

Abb. 8: Umgehungsventil JQX
4.6 Montage der Wasser-
enthärtungsanlage an das vor-
montierte Umgehungsventil
Der Anschlussflansch
enthärtungsanlage ist durch eine weiße
Schutzscheibe abgedeckt. Diese Schutz-
14
Installation
Handrad
Einbaudrehflansch
rohrseitiger
Flansch („R")
der Wasser-
JUDO i-soft plus
scheibe ist durch vier Zylinderschrauben
M6x130 befestigt.
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr)!
– Alle vier Zylinderschrauben M6x130 lö-
sen, jedoch nicht herausschrauben
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Die Profilierung der Profilflanschdichtung
muss zum Umgehungsventil zeigen. Wird
dies nicht beachtet, kann es zu Undichthei-
ten und zum Austreten von Wasser kom-
men. Dabei können Wasserschäden an
Haus und Einrichtungen entstehen.
– Die Wasserenthärtungsanlage anheben
und ca. 30° gegen den Uhrzeigersinn
schwenken.
– Die Wasserenthärtungsanlage so an den
mit „G" gekennzeichneten Flansch des
Umgehungsventils ansetzen, dass die
Schraubenköpfe durch die Bajonettboh-
rungen hindurchgehen (siehe Abb. 7 I).
– Die Wasserenthärtungsanlage ca. 30°
im Uhrzeigersinn zurückschwenken.
– Die vier Zylinderschrauben M6x130 fest
anziehen (siehe Abb. 7 II).
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Wasserenthärtungsanlage
nicht beschädigt bzw. verspannt wird!
Nach der Montage der Wasserenthärtungs-
anlage die Wandabstützung so weit heraus-
schrauben, bis sie an der Verkleidung des
Wasserenthärters anliegt und das Gerät
senkrecht zur Wand hängt.
