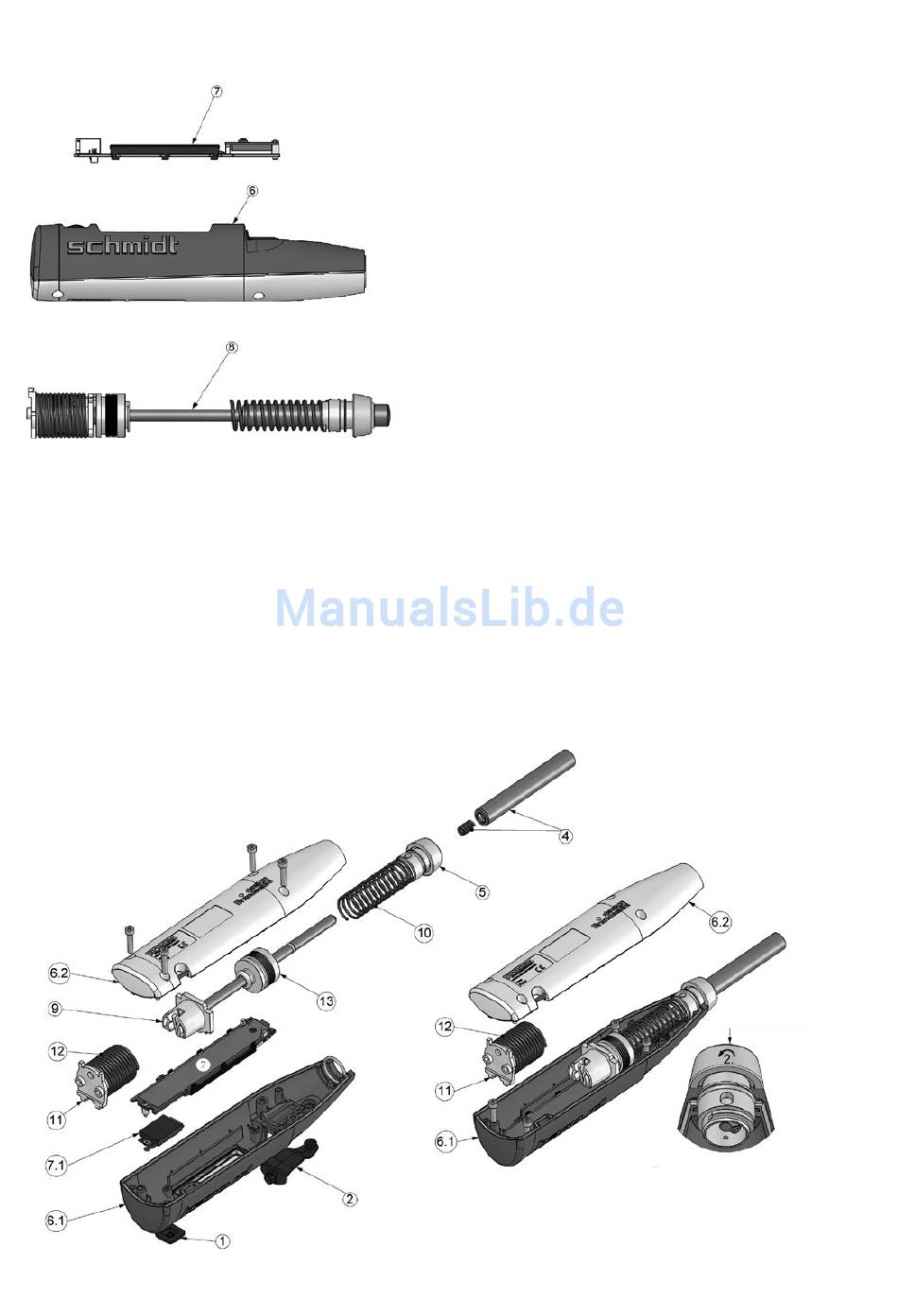

2.2 Aufbau des SilverSchmidt

Bestandteile
1 Taste SELECT
2 Abdeckung für USB-Anschluss
4 Schlagbolzen, komplett
5 Führungshülse, komplett
6 Gehäuse
7 Elektronisches Modul, komplett
© 2016 by Proceq SA
Komplettes elektronisches Modul
Gehäuse
Komplettes mechanisches Modul Typ N
7.1 Akkuhalterung mit Akku
8 Mechanisches Modul, komplett
9 Führungsstab und -scheibe für Hammer
10 Schlagfeder
11 Halterung der Ladefeder, komplett
12 Ladefeder
13 Hammermasse
1. Modul platzieren
2. Führungshülse bis zum Anschlag drehen
