Vorhandener Schornstein und Schornstein aus
Fertigteilen
Sofern geplant ist, den Ofen an einen vorhandenen Schornstein anzu-
schließen, wäre es ratsam einen zugelassenen Scan-Fachhändler und
den örtlichen Schornsteinfeger zu befragen. Hier erhalten Sie auch
Auskunft über eine eventuelle Renovierung des Schornsteins.
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die
Anschlusshinweise des Herstellers für den jeweiligen Schornsteintyp.
Anschluss zwischen Kaminofen und
Stahlschornstein
Der Scan-Fachhändler oder der örtliche Schornsteinfeger können Sie
bei der Wahl des Fabrikats und den maßen des Stahlschornsteins
beraten. Hierdurch wird abgesichert, dass er zum Kaminofen passt.
Allgemein gilt, dass die Länge des Schornsteins ab Oberseite des
Kaminofens nicht weniger als 3,5 m betragen sollte.
Eine falsche Länge oder ein falscher Durchmesser des Stahlschorn-
steins können zu einer schlechten Funktion führen.
Befolgen Sie die Anweisungen des Schornsteinlieferanten genau.
Anforderungen an den Schornstein
Der Schornstein muss mindestens mit T400 und G für den Rußtest
markiert sein.
Anschluss mit 90º Knierohr
Sofern man den Scan 58 mit einem Knierohr anschließen möchte,
wird die Verwendung eines gebogenen Knierohrs empfohlen, das
einen besseren Zug gewährleistet.
Wenn Sie Ihren Kaminofen mit einem rechtwinkligen Winkelstück
anschließen, muss die Reinigungsklappe im vertikalen Bereich sein,
um den horizontalen Bereich hierdurch reinigen zu können.
Scan 58 mit High Top darf mit Knierohr oder mit Hintenabgang mon-
tiert werden, unter Voraussetzung dass der Ofen mit einer speziellen
Wandverankerung befestigt wird. Diese Verankerung kann bei Ihrem
Scan-Fachhändler gekauft werden.
Scan 58
Scan 58 med buet knærør
NAVN:
EMNE:
MATERIALE:
DIMENSION:
AREAL:
I:\Udvikling\TEGNING\Scan58\90358008.idw
STI:
M O N TA G E
NAVN:
MATERIALE:
DIMENSION:
I:\Udvikling\TEGNING\Scan58\90358003.idw
STI:
NAVN:
MATERIALE:
TG.NR:
90358008
DIMENSION:
N/A
15-05-08
BC
VÆGT:
DATO:
SIGN:
STI:
N/A
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©

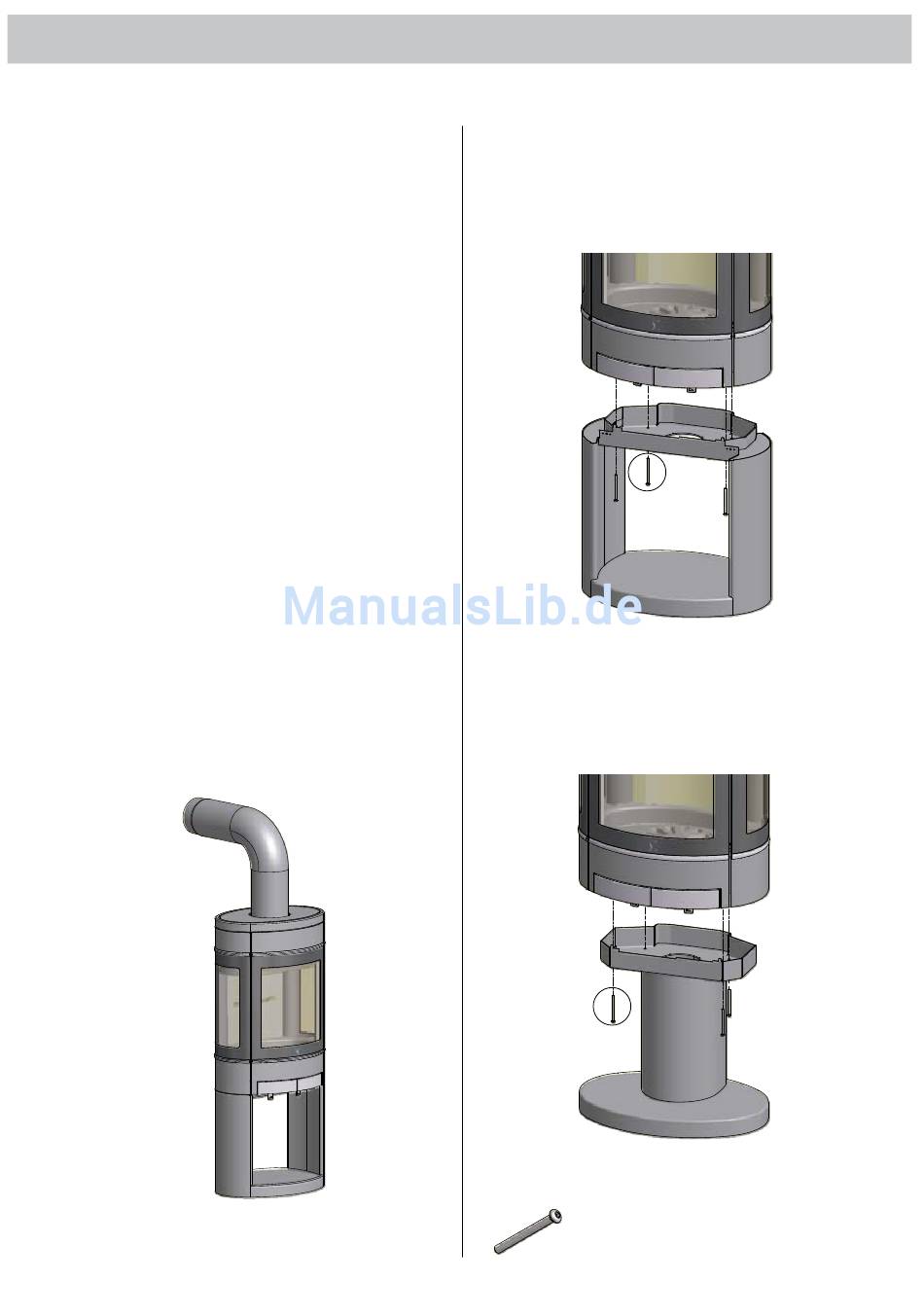

Sockelmontage des Kaminofens
Für den Scan 58 sind zwei Sockel lieferbar. Weiter unten sehen Sie, wie
diese montiert werden. Ziehen Sie den Aufbau mit dem Schlüssel aus
dem Servicepack fest.
Scan 58 mit offenem Sockel
Scan 58 mit Säule
Wenn Sie die externe Verbrennungsluft durch die Säule anschließen
Montage sokkel på ovn
Scan 58
EMNE:
möchten, montieren Sie das mitgelieferte Anschlussstück, bevor Sie
den Sockel am Kaminofen montieren.
A
A
4 Innensechskantschraube M6x70
Montage piedestalsokkel på ovn
Scan 58
EMNE:
I:\Udvikling\TEGNING\Scan58\90358004.idw
Scan 58
NAVN:
EMNE:
MATERIALE:
A
13-05-08
N/A
VÆGT:
DATO:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
N/A
VÆGT:
DATO:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Montage sokkel på ovn
N/A
VÆGT:
17
90358003
TG.NR:
BC
SIGN:
90358004
TG.NR:
13-05-08
BC
SIGN:
90358
TG.NR:
13-05-08
B
DATO:
SIGN:
