Frischluftzufuhr
In einem gut isolierten Haus muss die für die Verbrennung ver- brau-
chte Luft ersetzt werden. Dies gilt vor allem für Häuser mit mechani-
scher Belüftung. Der Austausch der Luft kann auf verschiedene Weise
erfolgen. Das Wichtigste ist, dass die Luft dem Raum zugeführt wird,
in dem der Kaminofen aufgestellt ist. Die Außenwandkassette muss
so dicht am Kaminofen wie möglich angebracht werden und muss
verschließbar sein, wenn der Kaminofen nicht benutzt wird.
Beim Anschluss die frischluftzufuhr müssen die nationalen und ört-
lichen Bauvorschriften beachtet werden.
Externes Verbrennungsluftsystem
Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie
das externes Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr
durch die Wand bzw. den Boden an.
Das Belüftungsrohr darf nicht mit einer Klappe verschließbar sein.
•
Belüftungsrohr-Mindest-Ø 100 mm, Maximallänge: 6 m mit
höchstens einem Bogen.

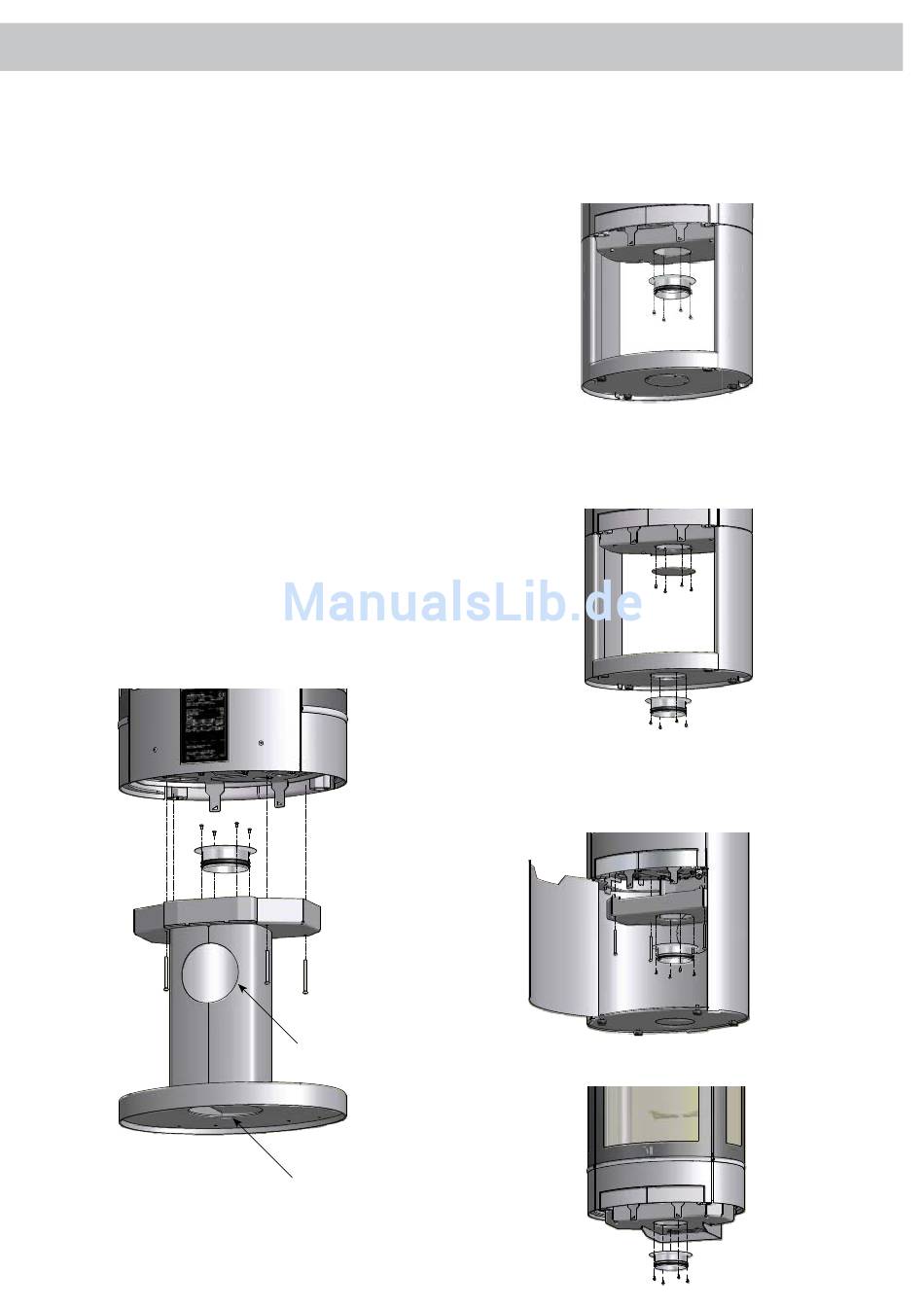

Scan 58 mit Säule
Die externe Verbrennungsluft kann durch die Säule- bzw. Sockel
angeschlossen werden, indem das mitgelieferte Anschlussstück am
Sockel montiert und mit der Außenluft verbunden wird.
Lukket forbrænding piedestalsokkel
Scan 58
NAVN:
EMNE:
MATERIALE:
DIMENSION:
I:\Udvikling\TEGNING\Scan58\90358002.idw
STI:
Externe Luftversorgung
durch die Wand
Externe Luftversorgung
durch den Boden
TG.NR:
22-05-08
N/A
VÆGT:
DATO:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
M O N TA G E
Scan 58 mit offenem Sockel
Die externe Verbrennungsluft kann unter der Brennkammer ange-
schlossen werden, indem das mitgelieferte Anschlussstück montiert
und mit der Außenluft verbunden wird.
Wenn Sie die externe Verbrennungsluft durch den Boden des offe-
A
nem Sockel leiten möchten, schrauben Sie die Abdeckplatte ab und
montieren Sie sie unter der Brennkammer. Montieren Sie vor dem
Anschluss der Außenluft das mitgelieferte Anschlussstück unter
dem Sockel wie gezeigt.
Scan 58
NAVN:
MATERIALE:
DIMENSION:
I:\Udvikling\TEGNING\Scan58\90358023.idw
STI:
Scan 58-7 und Scan 58-8
Die externe Verbrennungsluft kann im Magazin unter der
Brennkammer angeschlossen werden, indem das mitgelieferte
Anschlussstück mit der Frischluftbox montiert wird. Die Außenluft
kann durch den Boden bzw. die Rückseite des Kaminofens zugeführt
Scan 58
NAVN:
werden.
MATERIALE:
DIMENSION:
I:\Udvikling\TEGNING\Scan58\90358024.idw
STI:
A
Scan 58 Wandmodell
Scan 58
NAVN:
MATERIALE:
DIMENSION:
I:\Udvikling\TEGNING\Scan58\90358056.idw
STI:
90358002
BC
SIGN:
Lukket forbrænding under brændkammer, sokkel
EMNE:
N/A
22-05-08
VÆGT:
DATO:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Lukket forbrænding gennem sokkelfod
EMNE:
N/A
VÆGT:
DATO:
AREAL:
N/A
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Lukket forbrænding Scan 58-7 & 8
EMNE:
TG.NR:
N/A
02-04-09
VÆGT:
DATO:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
90358023
TG.NR:
BC
SIGN:
TG.NR:
90358024
22-05-08
BC
SIGN:
90358056
BC
SIGN:
