SCAN 58-1 Montageanleitung Und Bedienungsanleitung Seite 22

22

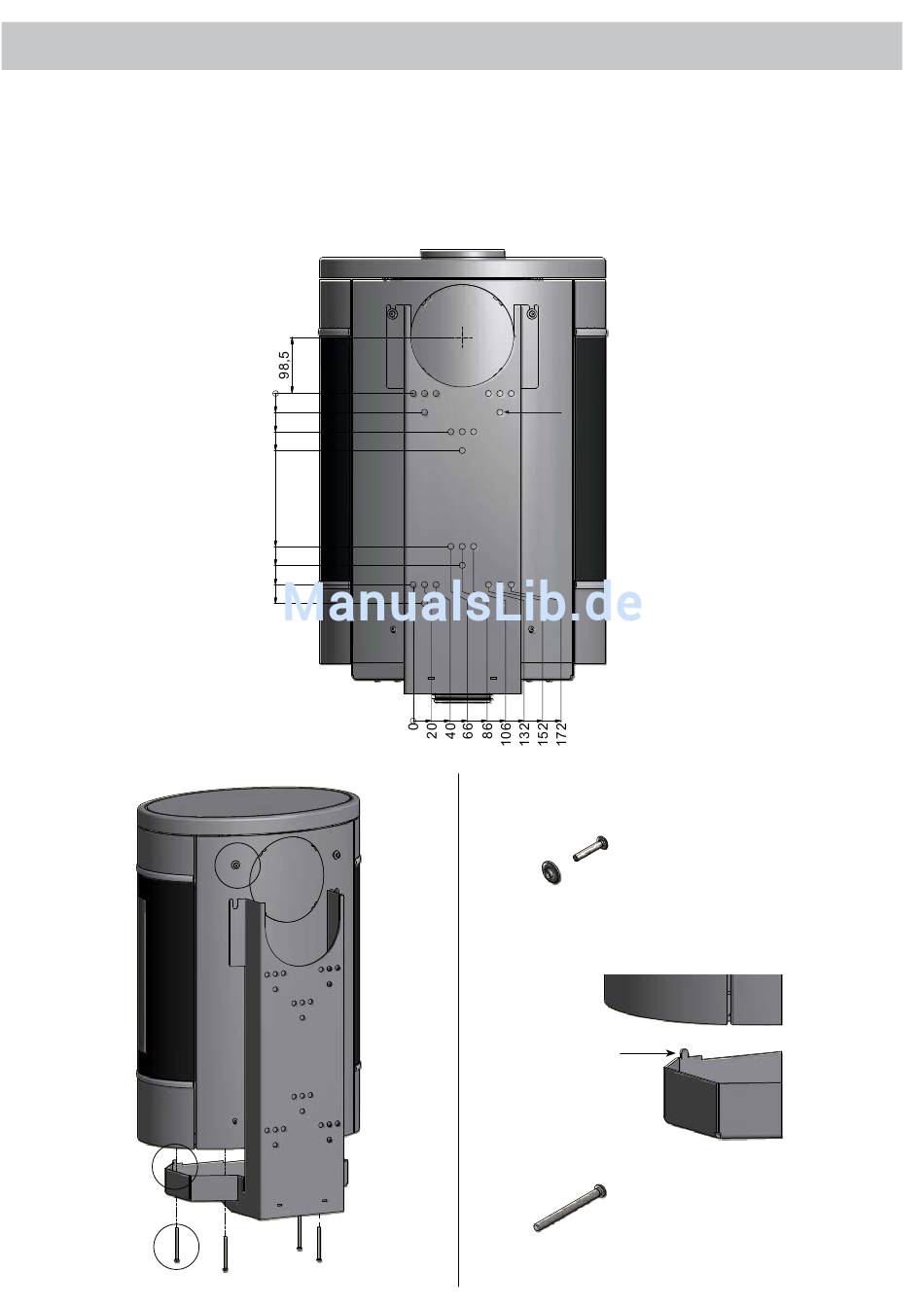

Montieren Sie die Wandhalter an der Wand. Montieren Sie die Unterlegscheiben und Schrauben für die hintere Verkleidung (E). Ziehen Sie sie erst
an, wenn die Montage des Kaminofens abgeschlossen ist.
Hängen Sie den Kaminofen an den Wandhalter. Die Zapfen im Wandhalter müssen in den Öffnungen unten am Kaminofen einrasten (F). Setzen
Sie die Schrauben für Wandhalter und Kaminofen ein und ziehen Sie sie an (G).
Die Montage des Kaminofens ist nun abgeschlossen. Ziehen Sie die Schrauben mit Unterlegscheiben in der hinteren Verkleidung an (E).
E
F
G
Scan 58
NAVN:
MATERIALE:
M O N TA G E
0
33
67
100
268
301
335
368
Målskitse for vægbeslag
Scan 58
NAVN: EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 58\90358521.idw
STI:
Montage af vægbeslag
EMNE:
Ø 11
TG.NR:
N/A 30-06-11
VÆGT: DATO:
Krog Iversen &
N/A
AREAL: DK-5492
E
Co A/S
Vissenbjerg©
2 Unterlegscheiben
F
Zapfen am
Wandhalter
G
TG.NR: 90358061
0,00 kg
30-06-11
VÆGT: DATO: SIGN:
Montage af vægbeslag
90358521
BC
SIGN:
2 Innensechskantschrauben M5x30
6 Innensechskantschrauben M6x70
BC
