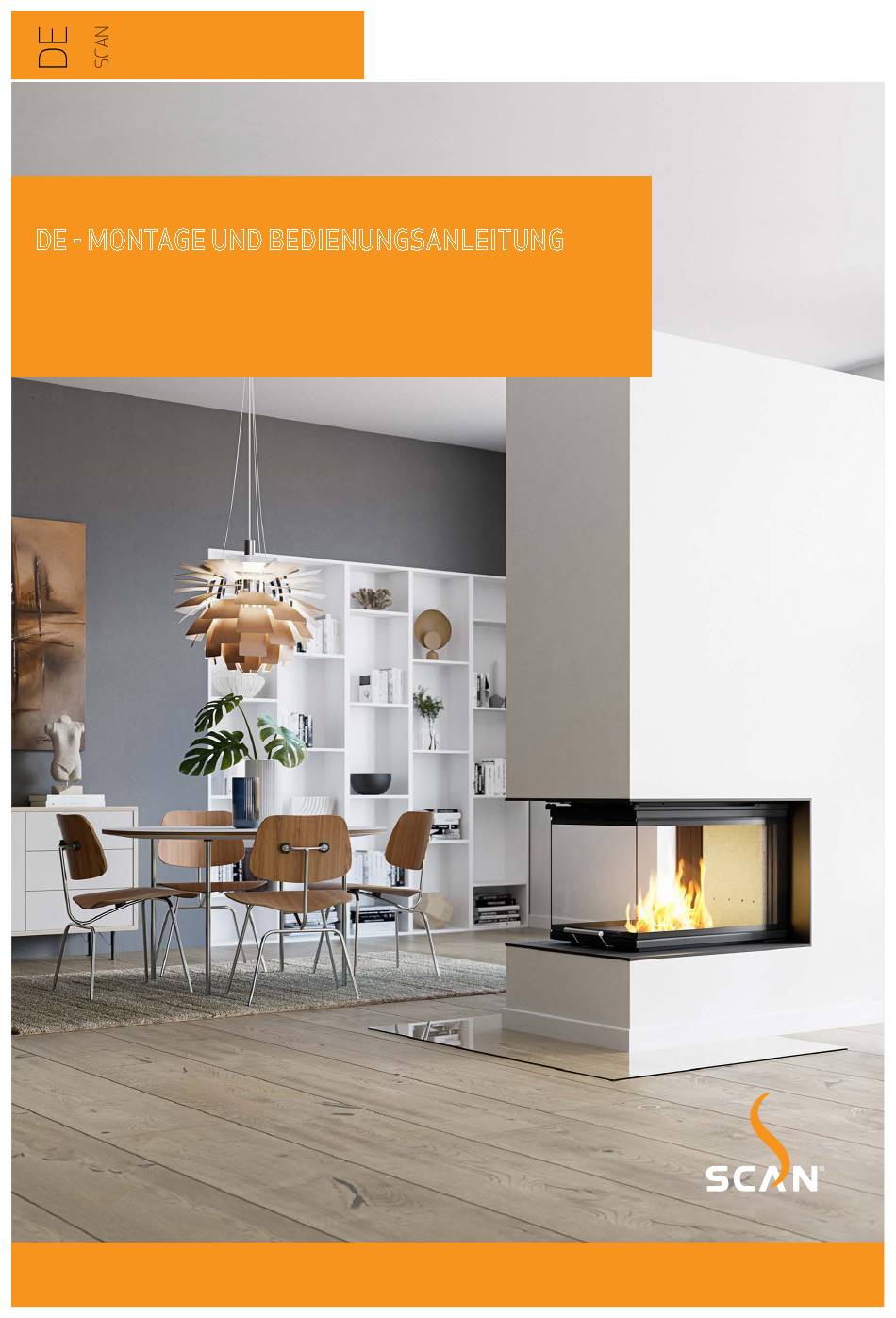

- Seite 1 5005 FRL DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5005 FRL MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5005 FRL...
- Seite 2 überzeugt, dass Sie an Ihrem Kamineinsatz viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungs- anleitung, bevor Sie mit der Montage beginnen. SCAN 5005 FRL...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Mindestabstände Sicherheit Typenschild Technische Masse und Daten Produktregistriernummer Maßskizze ¬ ¬ MONTAGE Weiteres Zubehör Verwendung von den Hebeln Entsorgung der Verpackung Vor dem Einbau Tragende Oberfläche Frischlufteinlass Vorlegeplatte Externes Verbrennungsluftsystem Vorhandener Schornstein / Schornstein aus Fertigteilen Frischluftkasten zum Boden Anschluss zwischen Kamineinsatz und Stahlschornstein Selbstschließende Tür... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kamineinsatzes erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
Feuer bis auf die Glut herunterbrennen lassen, bevor Sie Empfohlener Unterdruck im Holz nachlegen. 16-20 Anschlußstutzen Die Scan 5000-Serie wird im Übereinstimmung mit der Verbrennungsluftbedarf Typzulassung für das Produkt hergestellt, die auch die Montage- und Bedienungsanleitung des Produkts umfasst. Brennstoff Holz Die Scan 5000-Serie ist für die Mehrfachbelegung geeignet. -
Seite 6: Maßskizze
MAßSKIZZE... -
Seite 7: Mindestabstände
MINDESTABSTÄNDE... - Seite 8 MINDESTABSTÄNDE...
-
Seite 9: Typenschild
Typenschild Scan 5005 FRL PRODUKTREGISTRIERNUMMER Alle Scan Kamineinsätze sind mit einem Produktregistriernummer ausgestattet. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Produktregistriernummer Scan 5005 FRL... -
Seite 10: Montage
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den jeweiligen Schornsteintyp. ANSCHLUSS ZWISCHEN KAMINEINSATZ UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kamineinsatz passt. -
Seite 11: Anforderungen An Den Schornstein
ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Mindest-Innendurchmesser von 190 mm und eine T400 Bezeichnung mit G für den Rußbrandtest aufweisen. Die Länge sollte mindestens 5 Meter betragen. Wenn Sie den Kamineinsatz mit einem Winkelstück anschließen, sollten Sie einen Bogenwinkel (Vollformrohr) wählen, welches einen besseren Zug ergibt. -
Seite 12: Verwendung Von Den Hebeln
Um den Ofen zu heben, sollten vier Rohre durch die Löcher montiert werden. VOR DEM EINBAU WICHTIG! Bevor der Einsatz eingebaut wird, müssen die Bolzen an der Seite des Einsatzes entfernt werden. Løftestangssæt, Scan 5005 FRL Scan 5005 FRL 95005027... -
Seite 13: Frischlufteinlass
Fläche von Min. 180 cm 2 zwischen den Innenkern und den äußeren Mantel gibt. FRISCHLUFTKASTEN ZUM BODEN (ZUBEHÖR) Als Zubehör gibt es einen Frischluftkasten. Dazu wird ein Anschlussrohr (Ø 150 mm) benötigt, das im Baumarkt erhältlich ist. 335,5 Drawing Friskluftsadapter Scan 5005 01-02-2019 95005003 Stove: Name: Date: number:... -
Seite 14: Selbstschließende Tür
Scan 5005 14-11-2018 95005008 Stove: Name: Date: number: Constructed/Changed by: Material: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005008.idw Path: Die Scheibe vom Gegengewicht entfernen. Drawing Låge med selvluk Scan 5005 14-11-2018 95005008 Stove: Name: Date: number: Constructed/Changed by:... -
Seite 15: Montage Der Hitzeschilder/Konvektionsmantel (Zubehör)
Date: 19-08-2019 95005021 number: Den Hitzeschild oben am Kamineinsatz Constructed/Changed by: platzieren und festschrauben Weight: Area: SCAN A/S DK-5492 Vissenbjerg© Folder\Designs\Scan 5005\95005021.idw Ovn med varmeskjold Scan 5005 FRL Stove: Name: Date: Constructed Material: Weight: Articlenumber: Area: C:\Working Folder\Designs\Scan 5005\95005021.idw Path:... -
Seite 16: Montage Der Hitzeschilder/Konvektionsmantel
MONTAGE DER HITZESCHILDER/KONVEKTIONSMANTEL (ZUBEHÖR) Beim Einbau in einer Brennmauer, muss die Abdeckplatte vorne entfernt werden. Indbygning i brandmur CLIPS FÜR NORWEGEN (LARGE ROOMS) Scan 5005 FRL 95005031 NAVN: EMNE: TG.NR: DATO: 21-10-2020 MATERIALE: VÆGT: SIGN: NB: Ausschließlich Norwegen! DIMENSION: AREAL: Krog Iversen &... -
Seite 17: Rahmen
RAHMEN (ZUBEHÖR) Scan 5005 FRL Artikelnr. 50054930... - Seite 18 RAHMEN (ZUBEHÖR) Scan 5005 FRL Artikelnr. 50054931...
- Seite 19 RAHMEN (ZUBEHÖR) Scan 5005 FRL Artikelnr. 50054932 Nur für Scan 5005 FRL mit Stützkonstruktion.
- Seite 20 RAHMEN (ZUBEHÖR) Scan 5005 Artikelnr. 50054933 Nur für Scan 5005 FRL mit Stützkonstruktion.
-
Seite 21: Konvektionsluft
Wand mit den angegebenen Maßen. Den Metallrahmen mit sechs Schrauben montieren. Danach die Magnete auf den Schrauben mon- tieren, wonach das Konvektions- gitter montiert werden kann. Montage af konventionsrist, Scan 5004 FR/FL og Scan 5004 95004039 TG.NR: NAVN: EMNE: Scan 5004 FRL... -
Seite 22: Bedienungsanleitung
Ruß auf der Glasscheibe ablagern. Bei der ersten Anfeuerung, muss die Verbrennungsluft ganz offen sein. Geschlossen Offen Spjældregulering Scan 5005 95005011 NAVN: EMNE: TG.NR: 19-08-2019 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005011.idw STI:... -
Seite 23: Befeuerungsanweisung
Ergebnisse liefern ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com... -
Seite 24: Dauerbetrieb
DAUERBETRIEB Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur zu erzielen. Dies führt zu einer optimalen Nutzung des Kamineinsatzes und Brennstoffs sowie zu einer sauberen Verbrennung. Sie vermeiden so die Ablagerung von Ruß an der Brenn- kammerverkleidung und Glasscheibe. Im Betrieb darf sich kein Rauch zeigen, nur eine Luftbewegung, die die laufende Verbren- nung anzeigt. -
Seite 25: Allgemeine Hinweise
ALLGEMEINE HINWEISE WICHTIG: Bitte beachten! Teile des Kamineinsatzes, besonders die Außenflächen, können im Gebrauch heiß werden. Seien Sie vorsichtig. ¬ Geben Sie Asche nie in brennbare Behälter. Asche kann auch noch lange nach dem Betrieb des Kamineinsatzes Glut enthalten ¬ Wenn der Kamineinsatz nicht benutzt wird, können Sie die Klappen schließen, um Zugluft durch den Kamineinsatz zu vermeiden. -
Seite 26: Auswahl Von Holz/Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 27: Schornsteinkehren Und Reinigung Des Kamineinsatzes
NB: Wartung und Reparation des Kamineinsatzes müssen immer in kaltem Zustand vorgenommen werden. ÜBERPRÜFUNG DES KAMINEINSATZES Scan A/S empfiehlt, dass Sie Ihren Kamineinsatz nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtun- gen. -
Seite 28: Austausch Der Brennkammerverkleidung
95005019 number: Articlenumber: Weight: Area: SCAN A/S Constructed/Changed by: Material: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005018.idw Path: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005019.idw Path: Die Halterung für Rauchumlenkung Nr. 3a auf die Kante der Platte Nr. 2 platzieren. Die Halterung für Rauchumlenkung... -
Seite 29: Entsorgung Von Ofenteilen
ENTSORGUNG VON OFENTEILEN Stahl/Gusseisen Zum Recycling einschicken. Glas Als Keramikabfall entsorgen Brennkammerverkleidung Vermiculite oder Schamotte kann nicht recycelt werden. Als Abfall entsorten Rauchimlenkplatte Vermiculite kann nicht recycelt werden. Als Abfall entsorten Dichtungen Als Abfall entsorgen REINIGUNG DES GLASES Unsere Kamineinsätze sind so konstruiert, dass starke Rußablagerungen auf dem Glas verhindert werden. Das beste Verfahren hierfür ist, auf eine gute Zufuhr von Verbrennungsluft zu achten. - Seite 30 DK-5492 Vissenbjerg© EMNE: esigns\Scan 5005\95005023.idw MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Rengøring af glas Scan 5005 95005022 NAVN: EMNE: TG.NR: C:\Working Folder\Designs\Scan 5005\95005023.idw STI: DATO: 19-08-2019 MATERIALE: VÆGT: SIGN: 30052587 M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5005\95005022.idw...
-
Seite 31: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kamineinsatz dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 32: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. - Seite 33 NOTITZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 95005500 10058380-P04 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 07.03.2023...
