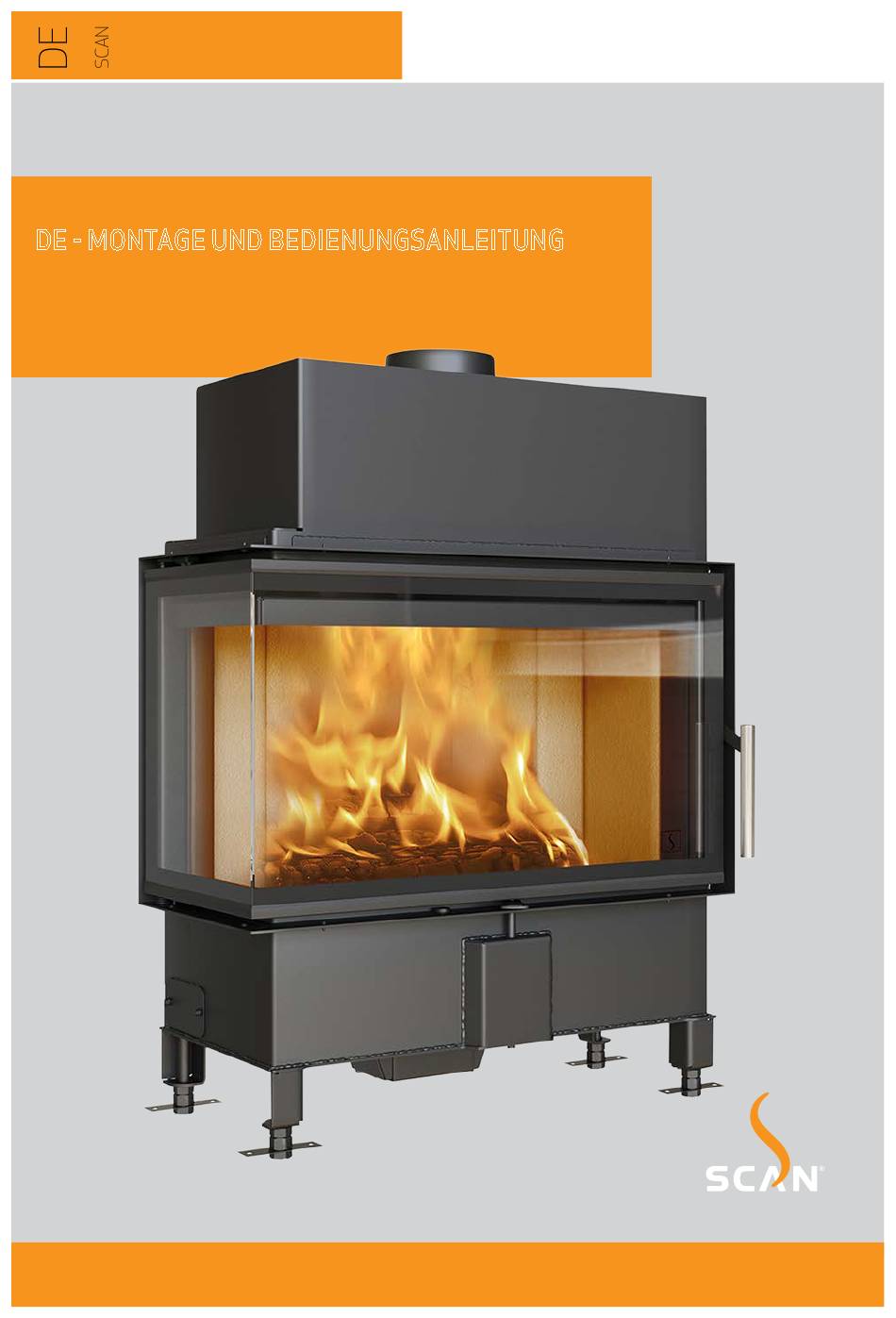

5007 FR DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5007 FR MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5007 FR...
Seite 2
Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienung- sanleitung, bevor Sie mit der Montage beginnen. SCAN 5007 FR SCAN 5007 FL...
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kamineinsatzes erforderliche Teile demontiert oder entfernt werden.
Feuer bis auf die Glut herunterbrennen lassen, bevor Sie Empfohlener Unterdruck im Holz nachlegen. 16-20 Anschlußstutzen Die Scan 5000-Serie wird im Übereinstimmung mit der Typ- Verbrennungsluftbedarf 16,2 zulassung für das Produkt hergestellt, die auch die Montage- und Bedienungsanleitung des Produkts umfasst.
PRODUKTREGISTRIERNUMMER Alle Scan Kamineinsätze sind mit einem Produktregistriernummer ausgestattet. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Die Produktregistriernummer befindet sich lose im Kamineinsatz.
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den jeweiligen Schornsteintyp. ANSCHLUSS ZWISCHEN KAMINEINSATZ UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kamineinsatz passt.
ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Mindest-Innendurchmesser von 148 mm und eine T400 Bezeichnung mit G für den Rußbrandtest aufweisen. Die Länge sollte mindestens 5 Meter betragen. Wenn Sie den Kamineinsatz mit einem Winkelstück anschließen, sollten Sie einen Bogenwinkel (Vollformrohr) wählen, welches einen besseren Zug ergibt.
Fläche von Min. 180 cm 2 zwischen den Innenkern und den äußeren Mantel gibt. FRISCHLUFTKASTEN ZUM BODEN (ZUBEHÖR) Als Zubehör gibt es einen Frischluftkasten. Dazu wird ein Anschlussrohr (Ø 150 mm) benötigt, das im Baumarkt erhältlich ist. Drawing Friskluftsadapter Scan 5007 FR/FL 03-06-2020 95007004 Name: Date:...
Wand mit den angegebenen Maßen. Den Metallrahmen mit sechs Schrauben montieren. Danach die Magnete auf den Schrauben mon- tieren, wonach das Konvektions- gitter montiert werden kann. Montage af konventionsrist, Scan 5003 Scan 5003 95003033 NAVN: EMNE: TG.NR: 22-01-2018 DATO: MATERIALE: VÆGT:...
Ergebnisse liefern ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com...
DAUERBETRIEB Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur zu erzielen. Dies führt zu einer optimalen Nutzung des Kamineinsatzes und Brennstoffs sowie zu einer sauberen Verbrennung. Sie vermeiden so die Ablagerung von Ruß an der Brenn- kammerverkleidung und Glasscheibe. Im Betrieb darf sich kein Rauch zeigen, nur eine Luftbewegung, die die laufende Verbren- nung anzeigt.
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen.
NB: Wartung und Reparation des Kamineinsatzes müssen immer in kaltem Zustand vorgenommen werden. ÜBERPRÜFUNG DES KAMINEINSATZES Scan A/S empfiehlt, dass Sie Ihren Kamineinsatz nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtun- gen.
REINIGUNG DES GLASES Unsere Kamineinsätze sind so konstruiert, dass starke Rußablagerungen auf dem Glas verhindert werden. Das beste Verfahren hierfür ist, auf eine gute Zufuhr von Verbrennungsluft zu achten. Sehr wichtig ist auch, dass das Holz trocken und der Schorn- stein richtig dimensioniert ist.
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kamineinsatz dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬...
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben.
Seite 32
Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 95007500 10059348-P03 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 15.02.2022...
