M O N TA G E
Wandmodell
Die Installation muss gemäß den nationalen und örtlichen
Bauvorschriften geplant und durchgeführt werden.
Der Anschluss darf nur vor einer nicht brennbaren Wand erfolgen.
Auch in der Wand, bei dünneren Wänden auch hinter der Wand, dür-
fen sich keine brennbaren Teile befinden. Eine Prüfung der Statik ist
in jedem Fall notwendig.
Um die korrekte Installation zu gewährleisten, empfehlen wir,
einen Fachmann mit Planung und Entwurf der Installation unter
Berücksichtigung der Abnahmeanforderungen zu beauftragen.
Für die Wandmontage empfehlen wir die Benutzung der mitgeliefer-
ten Wandhalterungen.
Wenn ein Kamin über einem Wandmodell installiert ist, muss dieser
vollständig selbsttragend sein. Er darf sich nicht auf den Kaminofen
aufstützen. Es muss ein Abstand von mindestens 6 mm zwischen
dem ersten Abschnitt und dem Flansch am Rauchrohrstutzen vor-
handen sein (siehe unten). Fragen Sie bitte einen Fachmann.
Schrauben für
Höhenjustie-
Die Scan A/S lehnt jede Haftung für die Installation von Wand-
A
rung der
Kaminöfen ab.
Deckplatte

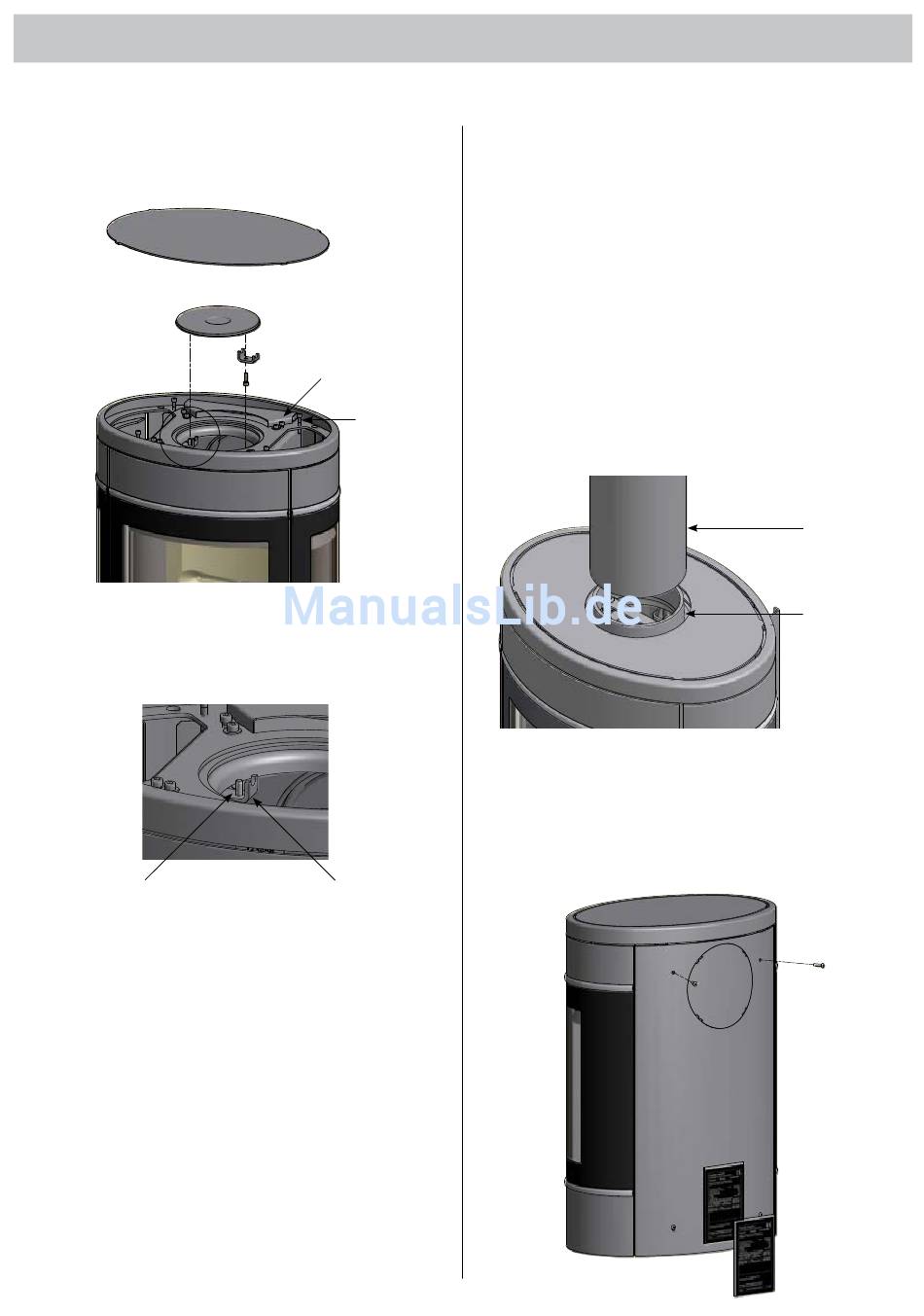

Montage des Scan 58 Wandmodells
Entfernen Sie die Schrauben in der hinteren Verkleidung des
Kaminofens.
Entfernen Sie das Typenschild vom Ofen, und ersetzen Sie es mit
dem passenden Typenschild für das gewählte Wandmodell. Das
Typenschild für Wandmodell wird zusammen mit dem Wandbeschlag
geliefert.
