Vorhandener Schornstein und Schornstein aus
Fertigteilen
Sofern geplant ist, den Ofen an einen vorhandenen Schornstein anzu-
schließen, wäre es ratsam einen zugelassenen Scan-Fachhändler und
den örtlichen Schornsteinfeger zu befragen. Hier erhalten Sie auch
Auskunft über eine eventuelle Renovierung des Schornsteins.
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen
die Anschlusshinweise des Herstellers für den jeweiligen Schorn-
steintyp.
Anschluss zwischen Kaminofen und
Stahlschornstein
Der Scan-Fachhändler oder der örtliche Schornsteinfeger können Sie
bei der Wahl des Fabrikats und den maßen des Stahlschornsteins
beraten. Hierdurch wird abgesichert, dass er zum Kaminofen passt.
Wir empfehlen, dass der Kamin ab der Kaminofen-Oberseite min-
destens 3,5 m lang ist. Bestimmte Wetter- bzw. Installationsbedin-
gungen können andere Längen erfordern.
Eine falsche Länge oder ein falscher Durchmesser des Stahlschorn-
steins können zu einer schlechten Funktion führen.
Befolgen Sie die Anweisungen des Schornsteinlieferanten genau.

Anforderungen an den Schornstein

Der Schornstein muss mindestens mit T400 und G für den Rußtest
markiert sein.
Anschluss mit 90º Knierohr
Sofern man den Scan 64 mit einem Knierohr anschließen möchte,
wird die Verwendung eines gebogenen Knierohrs empfohlen, das
einen besseren Zug gewährleistet.
Wenn Sie Ihren Kaminofen mit einem rechtwinkligen Winkelstück
anschließen, muss die Reinigungsklappe im vertikalen Bereich sein,
um den horizontalen Bereich hierdurch reinigen zu können.
M O N TA G E
Anschlußstutzen / Oberer Abgang
Der Kaminofen ist ab Werk für oberen Abgang vorbereitet.
Der Anschlußstutzen befindet sich lose im oberen Abgang des
Kaminofens.
Die Dichtung für der Anschlußstutzen befindet sich in Servicepaket.
Die Schrauben zur Befestigung des Anschlußstutzens befinden sich
im Aschenkasten.
Der Stahldeckplatte und der Anschlußstutzen vom Kaminofen abhe-
ben.
Dichtung auf dem Stutzen montieren.

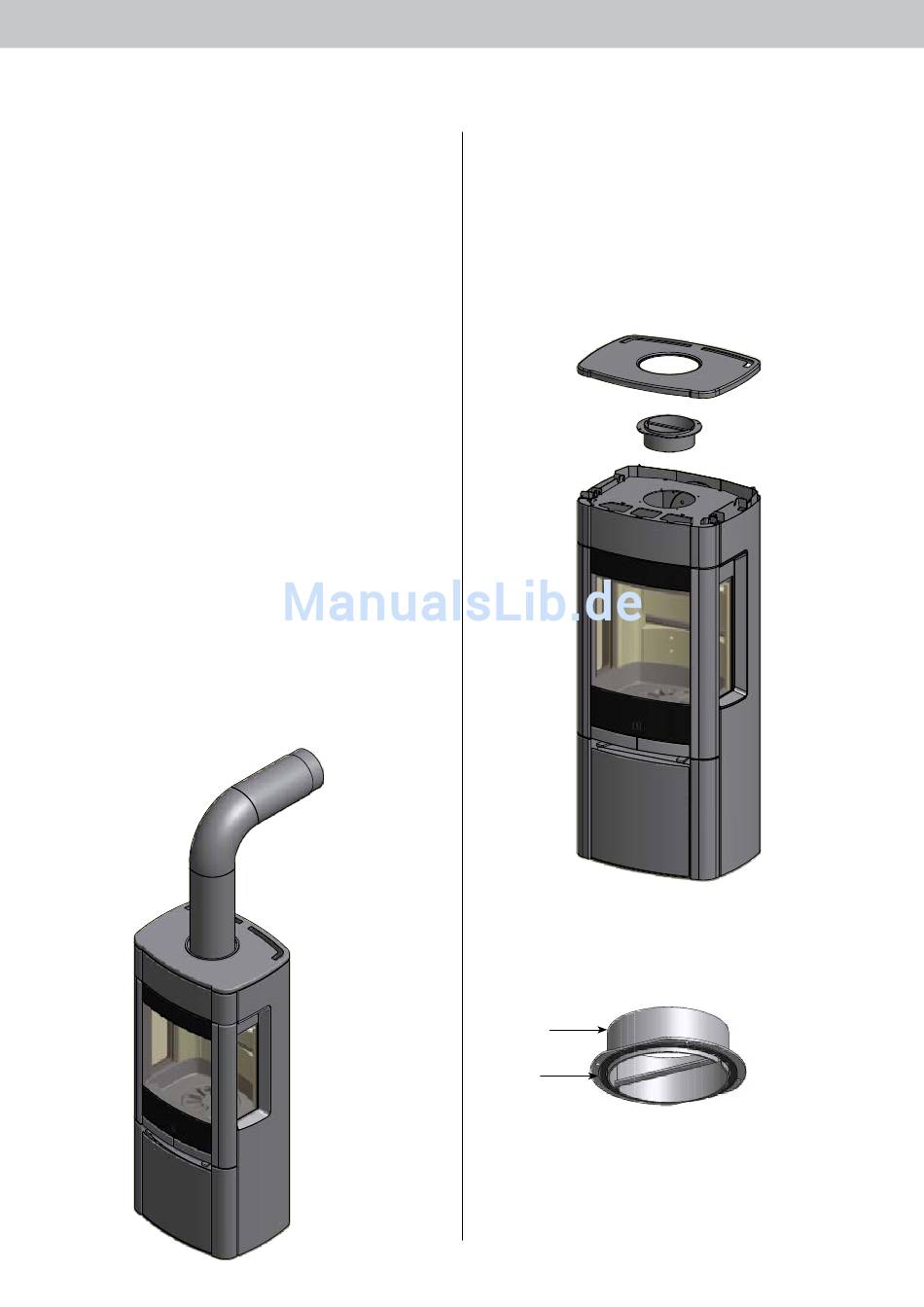

Anschluß-
stutzen
Dichtung
Scan 64
