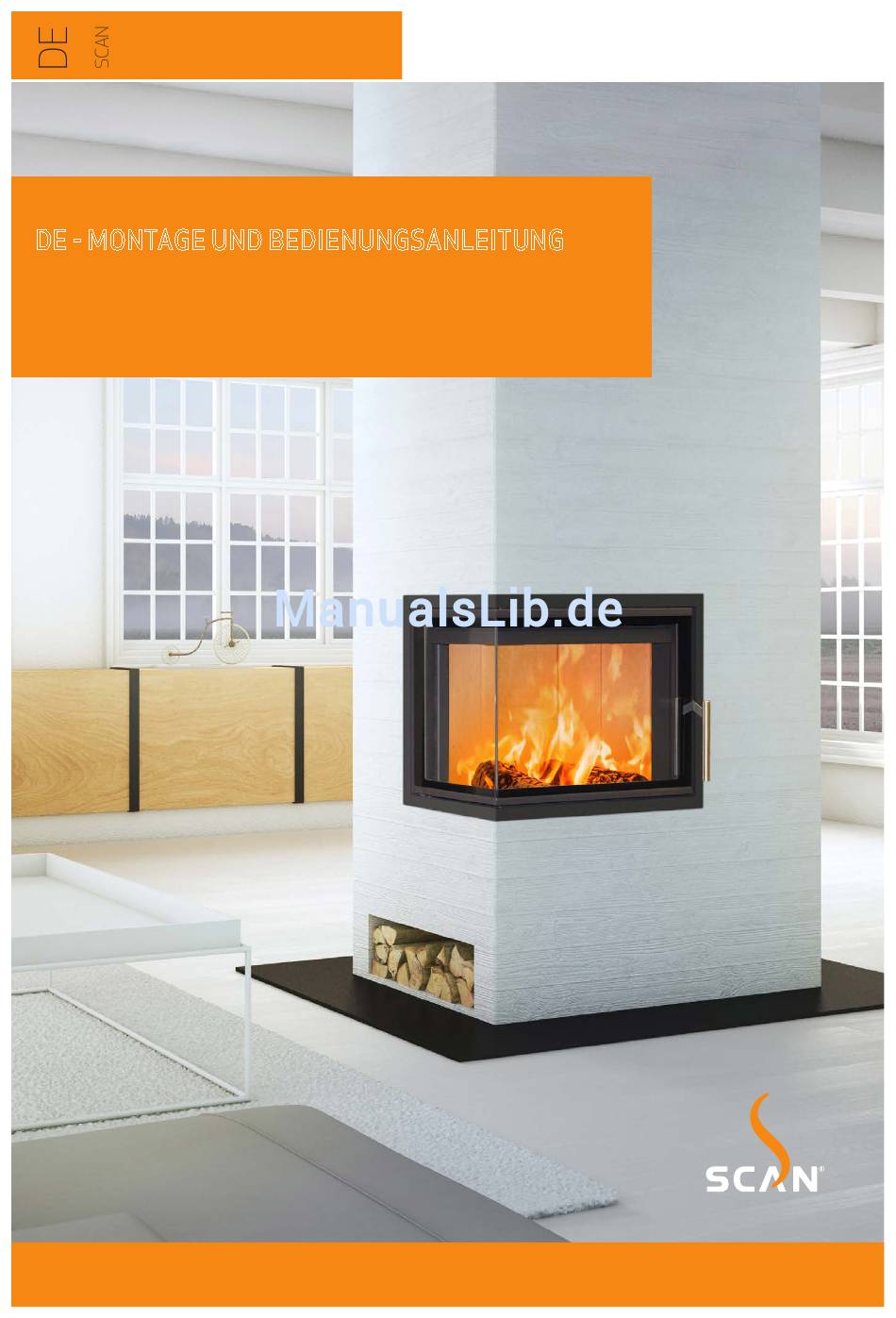

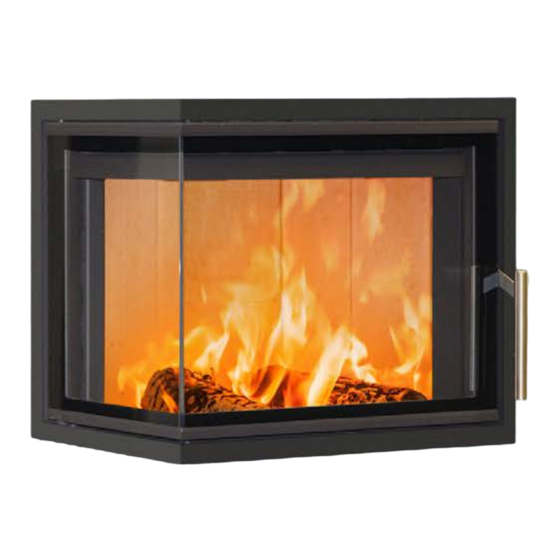

- Seite 1 5003 FR DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5003 FR MONTAGE UND BEDIENUNGSANLEITUNG SCAN 5003 FR...
- Seite 2 Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienung- sanleitung, bevor Sie mit der Montage beginnen. SCAN 5003 FR SCAN 5003 FL...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze Scan 5003 FR/FL Sicherheit Typenschild Technische Masse und Daten Produktregistriernummer ¬ ¬ MONTAGE Weiteres Zubehör Sicherheitsabstand Entsorgung der Verpackung Einbau in brennbarem Material mit Brennmauer Tragende Oberfläche Ausschnitt in der Umrahmung Vorlegeplatte Frischlufteinlass... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kamineinsatzes erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
Feuer bis auf die Glut herunterbrennen lassen, bevor Sie Empfohlener Unterdruck im Holz nachlegen. 16-20 Anschlußstutzen Die Scan 5000-Serie wird im Übereinstimmung mit der Typ- Verbrennungsluftbedarf 10-25 zulassung für das Produkt hergestellt, die auch die Montage- und Bedienungsanleitung des Produkts umfasst. -
Seite 6: Maßskizze Scan 5003 Fr/Fl
MASSSKIZZE SCAN 5003 FR/FL Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte Frischluftzufuhr - Innenmaß: 103 mm, Außenmaß: 120 mm Anschlusstutzen - Innenmaß: 132 mm, Außenmaß: 149 mm Alle Maße sind in mm *NB – bitte nicht vergessen, den Abstand zu brennbaren Materialien zu überprüfen. -
Seite 7: Masskizze Scan 5003 Fr/Fl, Mit Hitzeschild Für Brennmauer (Zubehör)
MASSKIZZE SCAN 5003 FR/FL, MIT HITZESCHILD FÜR BRENNMAUER (ZUBEHÖR) Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte Frischluftzufuhr - Innenmaß: 103 mm, Außenmaß: 120 mm Anschlusstutzen - Innenmaß: 132 mm, Außenmaß: 149 mm Alle Maße sind in mm *NB – bitte nicht vergessen, den Abstand zu brennbaren Materialien zu überprüfen. -
Seite 8: Typenschild
PRODUKTREGISTRIERNUMMER Alle Scan Kamineinsätze sind mit einem Produktregistriernummer ausgestattet. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Die Produktregistriernummer befindet sich lose im Kamineinsatz. -
Seite 9: Montage
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den jeweiligen Schornsteintyp. ANSCHLUSS ZWISCHEN KAMINEINSATZ UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kamineinsatz passt. -
Seite 10: Anforderungen An Den Schornstein
ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Mindest-Innendurchmesser von 48 mm und eine T400 Bezeichnung mit G für den Rußbrandtest aufweisen. Die Länge muss mindestens 3,5 Meter betragen. Wenn Sie den Kamineinsatz mit einem Winkelstück anschließen, sollten Sie einen Bogenwinkel (Vollformrohr) wählen, welches einen besseren Zug ergibt. -
Seite 11: Einbau In Brennbarem Material Mit Brennmauer
EINBAU IN BRENNBAREM MATERIAL MIT BRENNMAUER Einbau von Scan 5003 FR/FL mit Hitzeschildern gegen eine von einer Brennmauer geschützte brennbare Wand. Aufstellung mit isoliertem, senkrechtem Rauchrohr Brennbares Material - Konstruktion/Umrahmung bis zur Decke Brennmauer, z.B. 50 mm Jøtul Firewall, 110 mm Decke Ziegel oder anderes Material mit ähnlichen... -
Seite 12: Ausschnitt In Der Umrahmung
DATO: SIGN: SIGN: M3 NR.: M3 NR.: DIM.: DIM.: AREAL: AREAL: Scan A/S Scan A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003032.idw C:\Working Folder\Designs\Scan 5003\95003032.idw STI: STI: rewall for kasse rewall for kasse 95003032 TG.NR: 95003032 TG.NR: 22-01-2018 VÆGT: DATO:... -
Seite 13: Frischlufteinlass
FRISCHLUFTEINLASS In gut isolierten Häusern muss die im Verbrennungsprozess verbrauchte Luft ersetzt werden. Dies ist besonders bei Häusern mit mechanischer Lüftung wichtig. Es gibt unterschiedliche Verfahren zur Sicherstellung, dass ein Luftaustausch stattfindet. Am wichtigsten ist es, darauf zu achten, dass die Luftversorgung des Raums, in dem sich der Kamineinsatz befindet, gewährleistet ist. -
Seite 14: Clips Für Norwegen (Large Rooms)
M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003019.idw STI: WÄRMESPEICHERSYSTEM (ZUBEHÖR) Die Wärmespeichersteine bestehen aus einem speziellen Material mit hoher Wärmespeicherkapazität. The Steine werden während des Betriebs des Ofens aufgeheizt und geben die Wärme ab, wenn das Feuer erloschen ist. Dies verlängert die Zeit, in der der Ofen warm ist. -
Seite 15: Montage Der Hitzeschilder/Konvektionsmantel (Zubehör)
95002014 Stove: Name: Date: number: Constructed /Changed by: Material: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5002\95002014.iam Path: Die obere Platte des Hitzeschildes oben auf dem Montage at varmeskjold Scan 5002 EMNE: TG.NR: 95002007 Einsatz platzieren 20-06-2017 TERIALE: VÆGT:... - Seite 16 SIGN: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Scan A/S Erst die seitlichen Hitzeschilder DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003010.idw STI: auf dem Einsatz montieren, und danach das hintere Hitzeschild 1 : 2 ) Montage af varmeskjold Scan 5003 95003011 NAVN: EMNE: TG.NR:...
- Seite 17 Rollgabelschlüssels leicht gebogen werden B ( 1 : 4 ) Montage at varmeskjold Scan 5002 NAVN: EMNE: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: C:\Working Folder\Designs\Scan 5002\95002012.idw STI: Montage at varmeskjold 95003012 MNE: TG.NR: 12-07-17 VÆGT: DATO: SIGN: AREAL: Scan A/S DK-5492 Vissenbjerg©...
- Seite 18 TG.NR: 12-07-17 DATO: SIGN: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Scan A/S E ( 1 : 4 ) DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003015.idw STI: Montage at varmeskjold Scan 5003 95003015 NAVN: EMNE: TG.NR: Montage at varmeskjold Scan 5003 DATO: 12-07-17...
-
Seite 19: Rahmen
RAHMEN (ZUBEHÖR) - Seite 20 359.8 RAHMEN (ZUBEHÖR) 39 3. 3 Scan 5003 FR Item nr. 50052625 � Scan 5003 FRAM Scan 5003 FRAME, Item nr. 50052625 359.8 6 3 2. 9 39 3. 3 663.8 "' � � � 95003022...
- Seite 21 RAHMEN (ZUBEHÖR) 329.8 Scan 5003 FR Item nr. 50052626 36 3. 3 Scan 5003 FRAME, Ite n 5003 FRAME, Item nr. 50052626 "' 6 0 0. 3 329.8 "" 36 3. 3 633.8 5 . 3 95003023...
-
Seite 22: Konvektionsluft
Wand mit den angegebenen Maßen. Den Metallrahmen mit sechs Schrauben montieren. Danach die Magnete auf den Schrauben mon- tieren, wonach das Konvektions- gitter montiert werden kann. Montage af konventionsrist, Scan 5003 Scan 5003 95003033 NAVN: EMNE: TG.NR: 22-01-2018 DATO: MATERIALE: VÆGT:... -
Seite 23: Bedienungsanleitung
Bei der ersten Anfeuerung, muss die Verbrennungsluft ganz offen sein. Geschlossen Offen Spjældregulering Scan 5003 95003006 NAVN: EMNE: TG.NR: 05-07-2017 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.: AREAL: A ( 1 : 1 Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003006.idw STI:... -
Seite 24: Befeuerungsanweisung
Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungs- prozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan.dk an oder scannen Sie die QR-Code. -
Seite 25: Dauerbetrieb
DAUERBETRIEB Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur zu erzielen. Dies führt zu einer optimalen Nutzung des Kamineinsatzes und Brennstoffs sowie zu einer sauberen Verbrennung. Sie vermeiden so die Ablagerung von Ruß an der Brenn- kammerverkleidung und Glasscheibe. Im Betrieb darf sich kein Rauch zeigen, nur eine Luftbewegung, die die laufende Verbren- nung anzeigt. -
Seite 26: Auswahl Von Holz/Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 27: Schornsteinkehren Und Reinigung Des Kamineinsatzes
NB: Wartung und Reparation des Kamineinsatzes müssen immer in kaltem Zustand vorgenommen werden. ÜBERPRÜFUNG DES KAMINEINSATZES Scan A/S empfiehlt, dass Sie Ihren Kamineinsatz nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtun- gen. -
Seite 28: Austausch Der Brennkammerverkleidung
AREAL: Krog Iversen & Co A/S MATERIALE: VÆGT: DATO: 08-01-2018 SIGN: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003029.idw STI: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003030.idw STI: Die Halterung für Rauchumlenkung Nr. 6 auf die Kante der Platten Nr. 3, 4a, 4b und 4c platzieren, und danach die untere Umlenkung Nr. -
Seite 29: Reinigung Des Glases
REINIGUNG DES GLASES Unsere Kamineinsätze sind so konstruiert, dass starke Rußablagerungen auf dem Glas verhindert werden. Das beste Verfahren hierfür ist, auf eine gute Zufuhr von Verbrennungsluft zu achten. Sehr wichtig ist auch, dass das Holz trocken und der Schorn- stein richtig dimensioniert ist. -
Seite 30: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kamineinsatz dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 31: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern aus- getauscht oder repariert werden müssen. - Seite 32 NOTITZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 95003500 SCAN A/S Glasvænget 3-9 DK-5492 Vissenbjerg www.scan.dk 10.10.2018...
