Statik des Fußbodens
Unser gesamtes Produktsortiment fällt unter leichte Feuerstellen,
die gewöhnlich keine Verstärkung des Fußbodens erfordern, son-
dern auf einem normalen Boden aufgestellt werden können.
Man sollte aber absichern, dass die Unterlage das Gewicht des
Kamin ofens und evtl. Schornsteins tragen kann.
Soll der Kaminofen mit einem Drehsockel montiert werden, wird
darauf hingewiesen, dass die Unterlage eben sein muss.

Bodenplatte

Erfolgt die Aufstellung auf einem brennbaren Boden, sind die
nationalen und örtlichen Baurichtlinien bezüglich der Größe einer
nichtbrennbaren Unterlage einzuhalten, die den Boden um den
Kaminofen bedeckt.
Der örtliche Scan Fachhändler kann Sie bezüglich der Richtlinien
über brennbare Materialien in der Nähe von Kaminöfen beraten.
Die Funktion der Bodenplatte besteht darin, den Fußboden und
brennbares Material vor eventueller Glut zu schützen.
Eine Bodenplatte kann aus Stahl oder Glas sein, wobei der Ofen auch
auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann.
Fällt Ihre Wahl auf den Scan 57 mit Drehsockel, ist die Größe und
Form der Bodenplatte zu beachten.
Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die
bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf
brennbarem Material stehen kann. (Vorlegeplatte genügt).

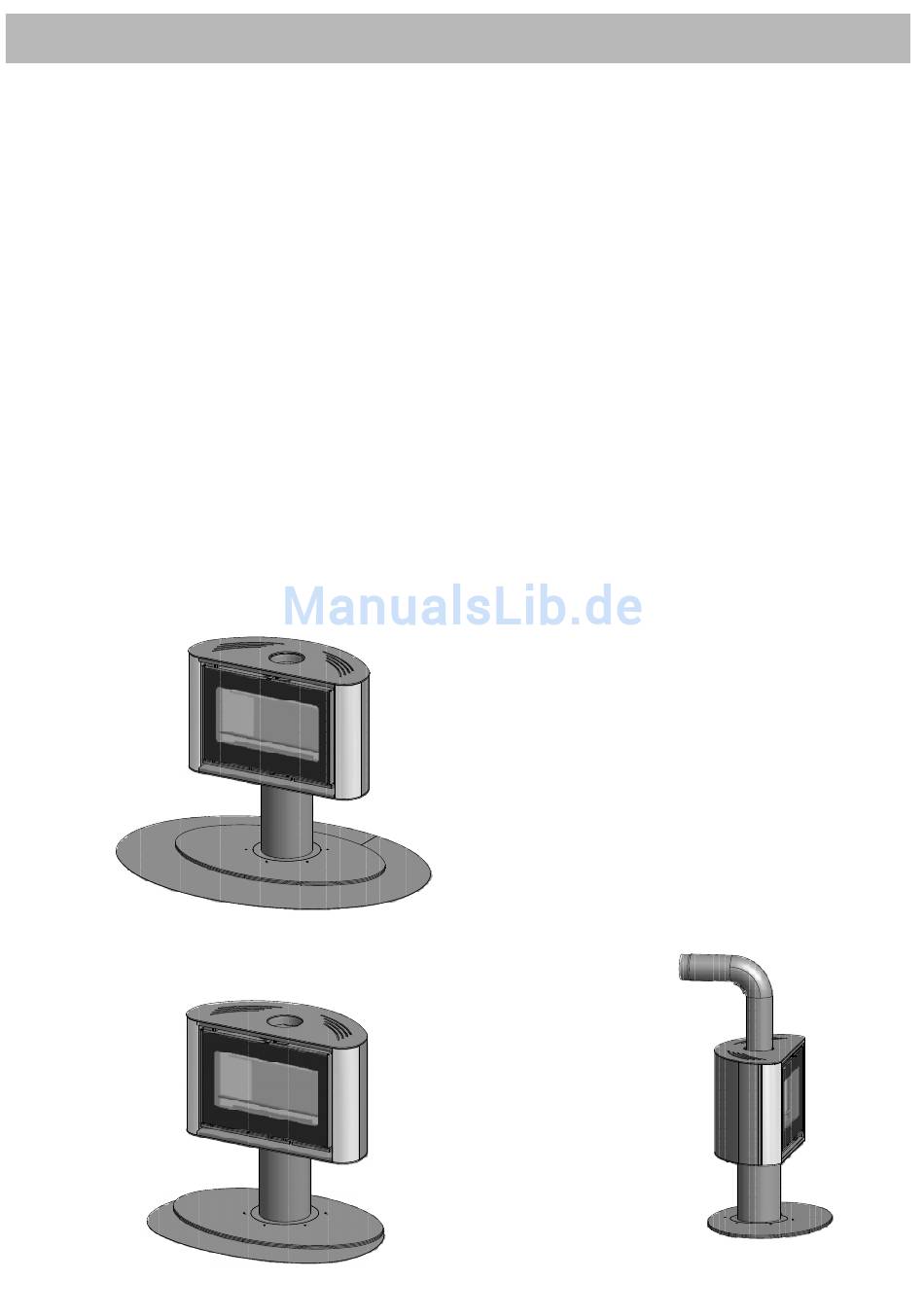

Bodenplatte für Scan 57
Geformte Bodenplatte für Scan 57 mit festem Sockel.
M O N TA G E
Vorhandener Schornstein und Schornstein aus
Fertigteilen
Sofern geplant ist, den Ofen an einen vorhandenen Schornstein
anzuschließen, wäre es ratsam einen zugelassenen Scan-Fachhänd-
ler und den örtlichen Schornsteinfeger zu befragen. Hier erhalten Sie
auch Auskunft über eine eventuelle Renovierung des Schornsteins.
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen
die Anschlusshinweise des Herstellers für den jeweiligen Schorn-
steintyp.
Anschluss zwischen Kaminofen und Stahl-
schornstein
Der Scan-Fachhändler oder der örtliche Schornsteinfeger können Sie
bei der Wahl des Fabrikats und den maßen des Stahlschornsteins
beraten. Hierdurch wird abgesichert, dass er zum Kaminofen passt.
Allgemein gilt, dass die Länge des Schornsteins ab Oberseite des
Kaminofens nicht weniger als 3,5 m betragen sollte.
Eine falsche Länge oder ein falscher Durchmesser des Stahlschorn-
steins können zu einer schlechten Funktion führen.
Befolgen Sie die Anweisungen des Schornsteinlieferanten genau.
Um korrekte Passung zu gewährleisten, eine Kerbe in den unisolier-
ten ersten Teil des Stahlkamins schneiden, siehe S. 12: „Oben mon-
tierter Stahlschornstein", Punkte 3 und 4 sowie die Abb. auf S. 13.
Die in der Servicebox enthaltene Dichtung zwischen dem ersten
unisolierten Abschnitt und dem Rauchrohrstutzen montieren, siehe
„Dichtungsmontage" auf S. 13.
Hat man sich für einen Kaminofen mit Drehsockel entschieden, ist
es für eine optimale Funktion entscheidend, die Montage von einem
gut geschulten Monteur ausführen zu lassen.

Anforderungen an den Schornstein

Der Schornstein muss mindestens mit T400 und G für den Rußtest
markiert sein.
Anschluss mit 90º Knierohr
Sofern man den Scan 57 mit einem Knierohr anschließen möchte,
wird die Verwendung eines gebogenen Knierohrs empfohlen, das
einen besseren Zug gewährleistet.
Wenn Sie Ihren Kaminofen mit einem rechtwinkligen Winkelstück
anschließen, muss die Reinigungsklappe im vertikalen Bereich sein,
um den horizontalen Bereich hierdurch reinigen zu können.
Um korrekte Passung zu gewährleisten, eine Kerbe in das
Winkelstück schneiden, siehe S. 12: „Lösung mit Knierohr für gemau-
erten Schornstein", Punkte 3 und 4 sowie die Abb. auf S. 13.
Die in der Servicebox enthaltene Dichtung zwischen dem Winkelstück
und dem Rauchrohrstutzen montieren, siehe „Dichtungsmontage"
auf S. 13.
Drehsockel und 90º
Knierohr
Um eine optimale Funktion
der Drehlösung
Kaminofen zu erreichen,
ist die sorgfältige Montage
durch einen geschulten
Monteur
Bezüglich der Montage eines
Knierohrs für Drehsockel
siehe Seiten 12 und 13.
am
entscheidend.
