Ausgabe der Messwerte über die serielle Schnittstelle
7.4.3 Ausdrucken von Messwerten, die unter
einer bestimmten Verteiler- und Strom-
kreisnummer gespeichert wurden
Betätigen Sie die Taste »Druck«, in der
Anzeige erscheint die Meldung »mem
ALL«.
Betätigen Sie die Taste »Speicher/Ein-
gabe«. »U« wird für einen Moment an-
gezeigt.
Danach kann die entsprechende Vertei-
lernummer mit den Tasten »0... 9« ein-
gegeben werden.
Bestätigen Sie die Eingabe mit der Taste
»Speicher/Eingabe«.
»S« wird für einen Moment angezeigt.
Nun können Sie die entsprechende
Stromkreisnummer mit der Taste »0
... 9« eingeben.
Mit der Taste »Druck« wird die
Ausgabe gestartet.
Der Druckvorgang kann durch Drehen des
Drehschalters "Messfunktion" (1) in eine ande-
re Stellung abgebrochen werden.
• Wird die Taste "PAPIER/ABBRECHEN" (27) für ca.
2 Sekunden gedrückt, stoppt der Druckvorgang
ebenfalls.
• Eine versehentlich falsche Eingabe der Verteiler-
oder Stromkreisnummer kann nach Drücken der
Taste "CE" korrigiert werden.
• Messwerte der Funktion "Aufzeichnung" (Daten-
logger) werden direkt durch Betätigen der Taste
"DRUCK" (34) ausgedruckt.
54
7.5 Ausgabe der Messwerte über die
serielle Schnittstelle
Der 0100-Expert plus ist serienmässig mit einer se-
riellen Schnittstelle (RS-232) ausgestattet. Durch
die bauliche Ausführung der Geräte kann die
Schnittstelle nur angeschlossen werden, wenn der
EXPERT von der Messkreisen getrennt ist. Dadurch
ist ein sicherer Betrieb von Schnittstelle und PC ge-
währleistet.

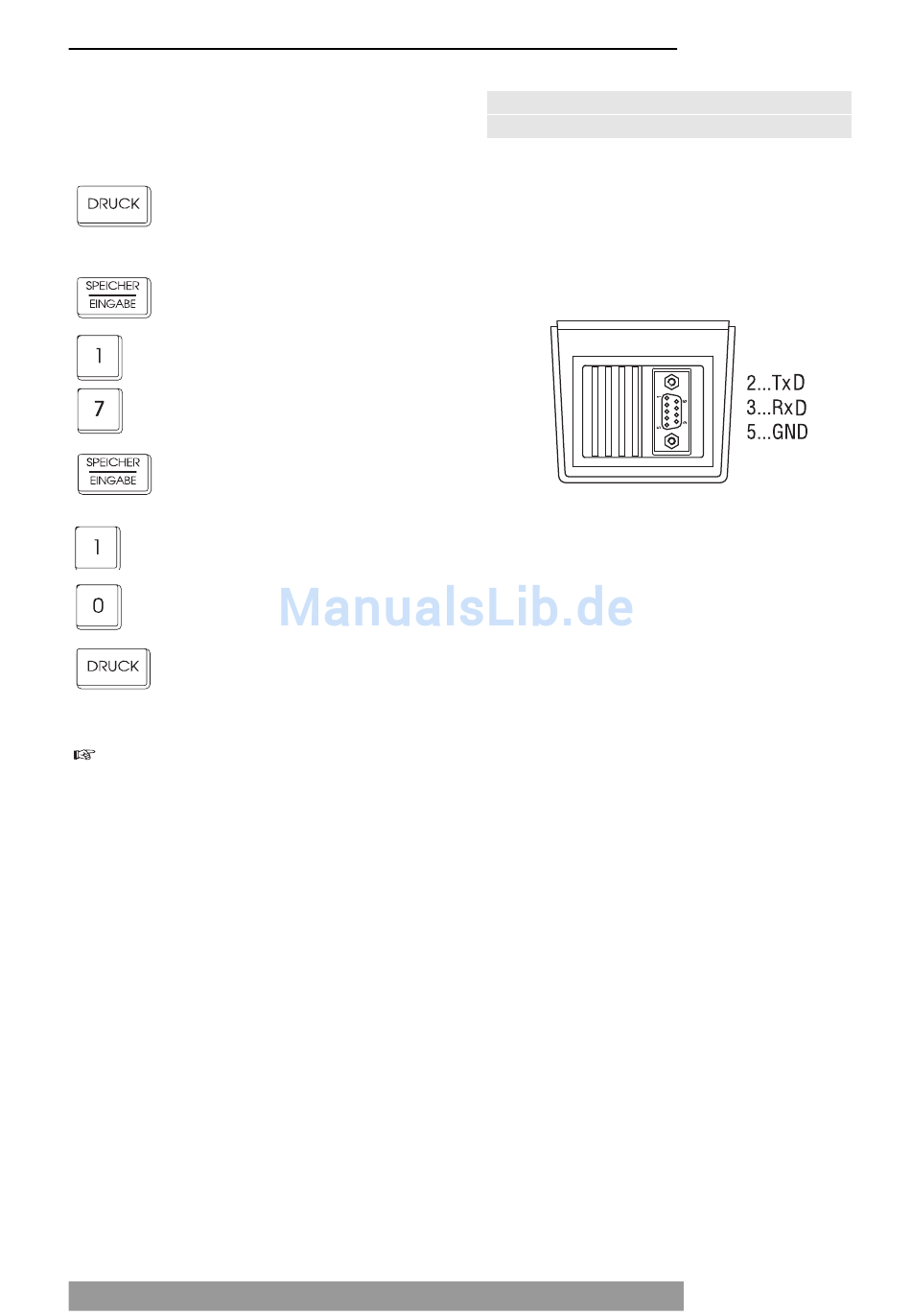

Bild 7.5.1 Schnittstellenbelegung
Für die Übertragung der Messwerte zum PC und
zum Erstellen von Abnahmeprotokollen nach ZVEH
ist folgendes Zubehör erhältlich:
UNITEST Software es control 0100 (Best.-Nr.:
1251) Komfortable, ausbaufähige Software zum
Protokollieren der Messdaten nach DIN VDE 0100
UNITEST Protokolldrucker (Best.-Nr.: 1196)
Serieller Drucker zu Ausdruck der Messdaten
Schnittstellenkabel (Best.-Nr.:1282)
Zum Anschluss des 0100-Expert an den PC oder ex-
ternen Drucker
