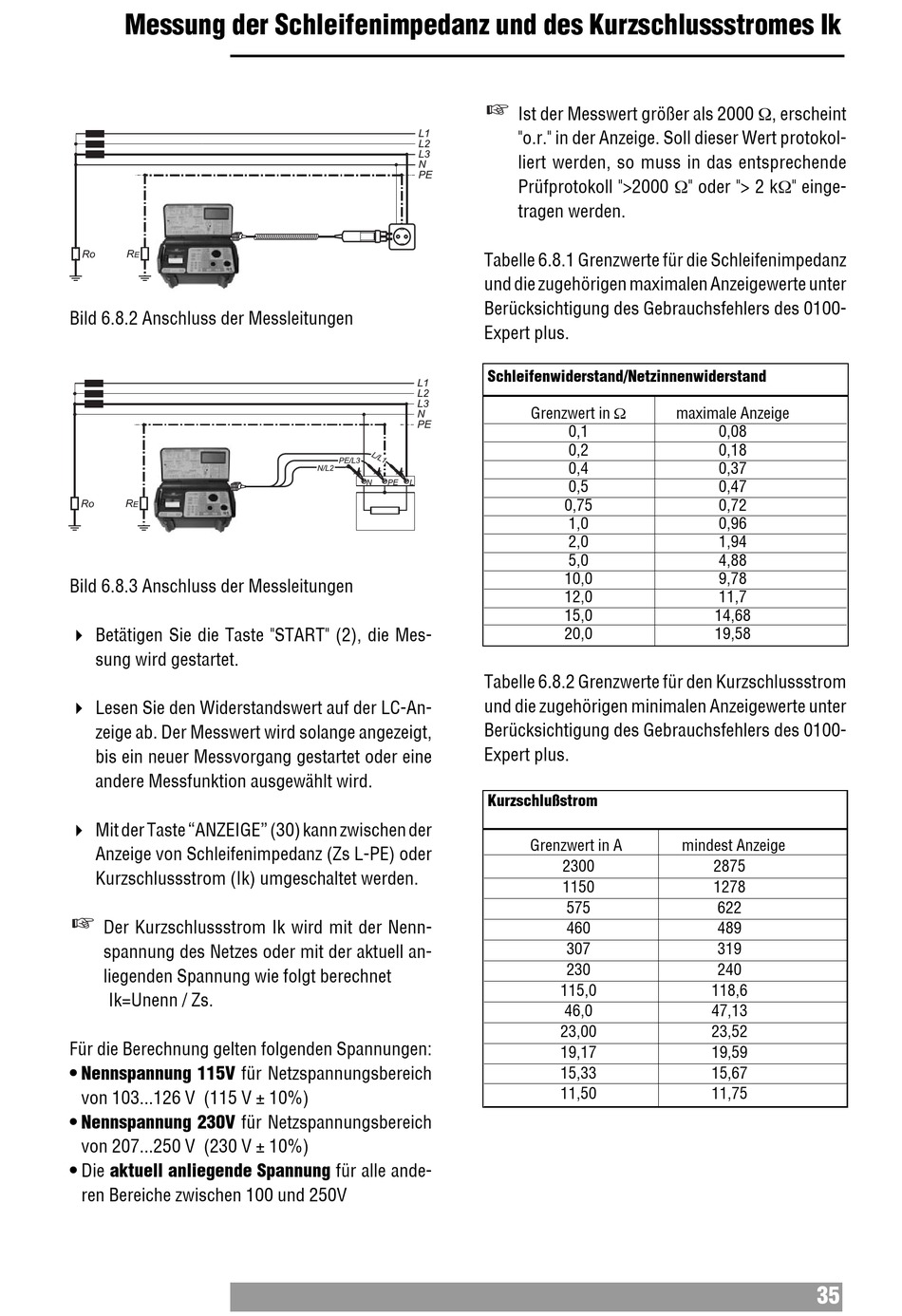

Unitest 0100-EXPERT plus Bedienungsanleitung Seite 35

Messung der Schleifenimpedanz und des Kurzschlussstromes Ik
Bild 6.8.2 Anschluss der Messleitungen
Bild 6.8.3 Anschluss der Messleitungen
" Betätigen Sie die Taste "START" (2), die Mes-
sung wird gestartet.
" Lesen Sie den Widerstandswert auf der LC-An-
zeige ab. Der Messwert wird solange angezeigt,
bis ein neuer Messvorgang gestartet oder eine
andere Messfunktion ausgewählt wird.
" Mit der Taste "ANZEIGE" (30) kann zwischen der
Anzeige von Schleifenimpedanz (Zs L-PE) oder
Kurzschlussstrom (Ik) umgeschaltet werden.
Der Kurzschlussstrom Ik wird mit der Nenn-
spannung des Netzes oder mit der aktuell an-
liegenden Spannung wie folgt berechnet
Ik=Unenn / Zs.
Für die Berechnung gelten folgenden Spannungen:
• Nennspannung 115V für Netzspannungsbereich
von 103...126 V (115 V ± 10%)
• Nennspannung 230V für Netzspannungsbereich
von 207...250 V (230 V ± 10%)
• Die aktuell anliegende Spannung für alle ande-
ren Bereiche zwischen 100 und 250V
Ist der Messwert größer als 2000 Ω, erscheint
"o.r." in der Anzeige. Soll dieser Wert protokol-
liert werden, so muss in das entsprechende
Prüfprotokoll ">2000 Ω" oder "> 2 kΩ" einge-
tragen werden.
Tabelle 6.8.1 Grenzwerte für die Schleifenimpedanz
und die zugehörigen maximalen Anzeigewerte unter
Berücksichtigung des Gebrauchsfehlers des 0100-
Expert plus.
Schleifenwiderstand/Netzinnenwiderstand
Grenzwert in Ω
0,1
0,2
0,4
0,5
0,75
1,0
2,0
5,0
10,0
12,0
15,0
20,0
Tabelle 6.8.2 Grenzwerte für den Kurzschlussstrom
und die zugehörigen minimalen Anzeigewerte unter
Berücksichtigung des Gebrauchsfehlers des 0100-
Expert plus.
Kurzschlußstrom
Grenzwert in A
2300
1150
575
460
307
230
115,0
46,0
23,00
19,17
15,33
11,50
maximale Anzeige
0,08
0,18
0,37
0,47
0,72
0,96
1,94
4,88
9,78
11,7
14,68
19,58
mindest Anzeige
2875
1278
622
489
319
240
118,6
47,13
23,52
19,59
15,67
11,75
