Messung der Berührungsspannung (Ub) und des Erdungswiderstandes

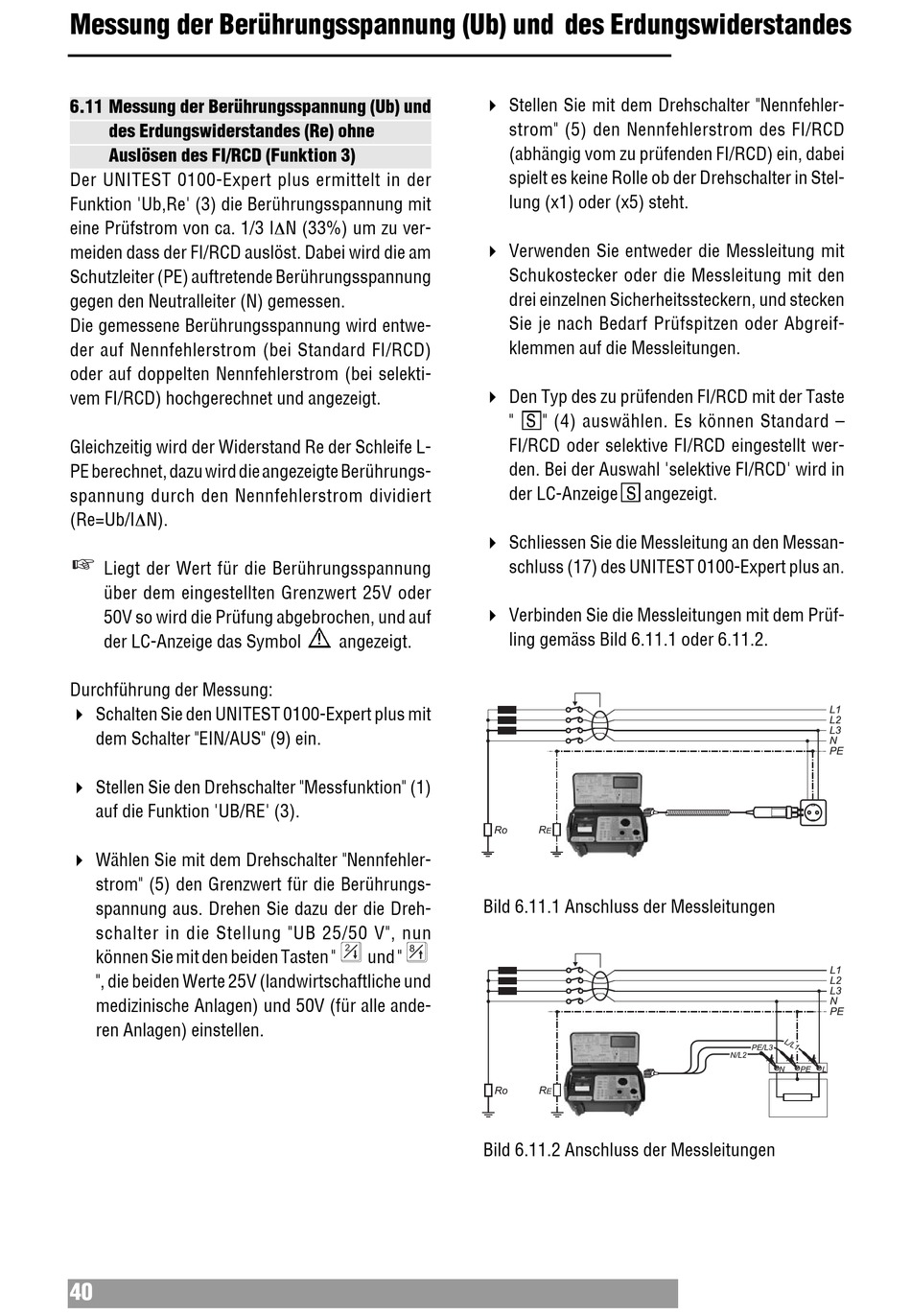

6.11 Messung der Berührungsspannung (Ub) und
des Erdungswiderstandes (Re) ohne
Auslösen des FI/RCD (Funktion 3)
Der UNITEST 0100-Expert plus ermittelt in der
Funktion 'Ub,Re' (3) die Berührungsspannung mit
eine Prüfstrom von ca. 1/3 I∆N (33%) um zu ver-
meiden dass der FI/RCD auslöst. Dabei wird die am
Schutzleiter (PE) auftretende Berührungsspannung
gegen den Neutralleiter (N) gemessen.
Die gemessene Berührungsspannung wird entwe-
der auf Nennfehlerstrom (bei Standard FI/RCD)
oder auf doppelten Nennfehlerstrom (bei selekti-
vem FI/RCD) hochgerechnet und angezeigt.
Gleichzeitig wird der Widerstand Re der Schleife L-
PE berechnet, dazu wird die angezeigte Berührungs-
spannung durch den Nennfehlerstrom dividiert
(Re=Ub/I∆N).
Liegt der Wert für die Berührungsspannung
über dem eingestellten Grenzwert 25V oder
50V so wird die Prüfung abgebrochen, und auf
der LC-Anzeige das Symbol
Durchführung der Messung:
" Schalten Sie den UNITEST 0100-Expert plus mit
dem Schalter "EIN/AUS" (9) ein.
" Stellen Sie den Drehschalter "Messfunktion" (1)
auf die Funktion 'UB/RE' (3).
" Wählen Sie mit dem Drehschalter "Nennfehler-
strom" (5) den Grenzwert für die Berührungs-
spannung aus. Drehen Sie dazu der die Dreh-
schalter in die Stellung "UB 25/50 V", nun
können Sie mit den beiden Tasten "
", die beiden Werte 25V (landwirtschaftliche und
medizinische Anlagen) und 50V (für alle ande-
ren Anlagen) einstellen.
40
" Stellen Sie mit dem Drehschalter "Nennfehler-
strom" (5) den Nennfehlerstrom des FI/RCD
(abhängig vom zu prüfenden FI/RCD) ein, dabei
spielt es keine Rolle ob der Drehschalter in Stel-
lung (x1) oder (x5) steht.
" Verwenden Sie entweder die Messleitung mit
Schukostecker oder die Messleitung mit den
drei einzelnen Sicherheitssteckern, und stecken
Sie je nach Bedarf Prüfspitzen oder Abgreif-
klemmen auf die Messleitungen.
" Den Typ des zu prüfenden FI/RCD mit der Taste
" S " (4) auswählen. Es können Standard –
FI/RCD oder selektive FI/RCD eingestellt wer-
den. Bei der Auswahl 'selektive FI/RCD' wird in
der LC-Anzeige S angezeigt.
" Schliessen Sie die Messleitung an den Messan-
schluss (17) des UNITEST 0100-Expert plus an.
" Verbinden Sie die Messleitungen mit dem Prüf-
ling gemäss Bild 6.11.1 oder 6.11.2.
angezeigt.
Bild 6.11.1 Anschluss der Messleitungen
8
und "
Bild 6.11.2 Anschluss der Messleitungen
