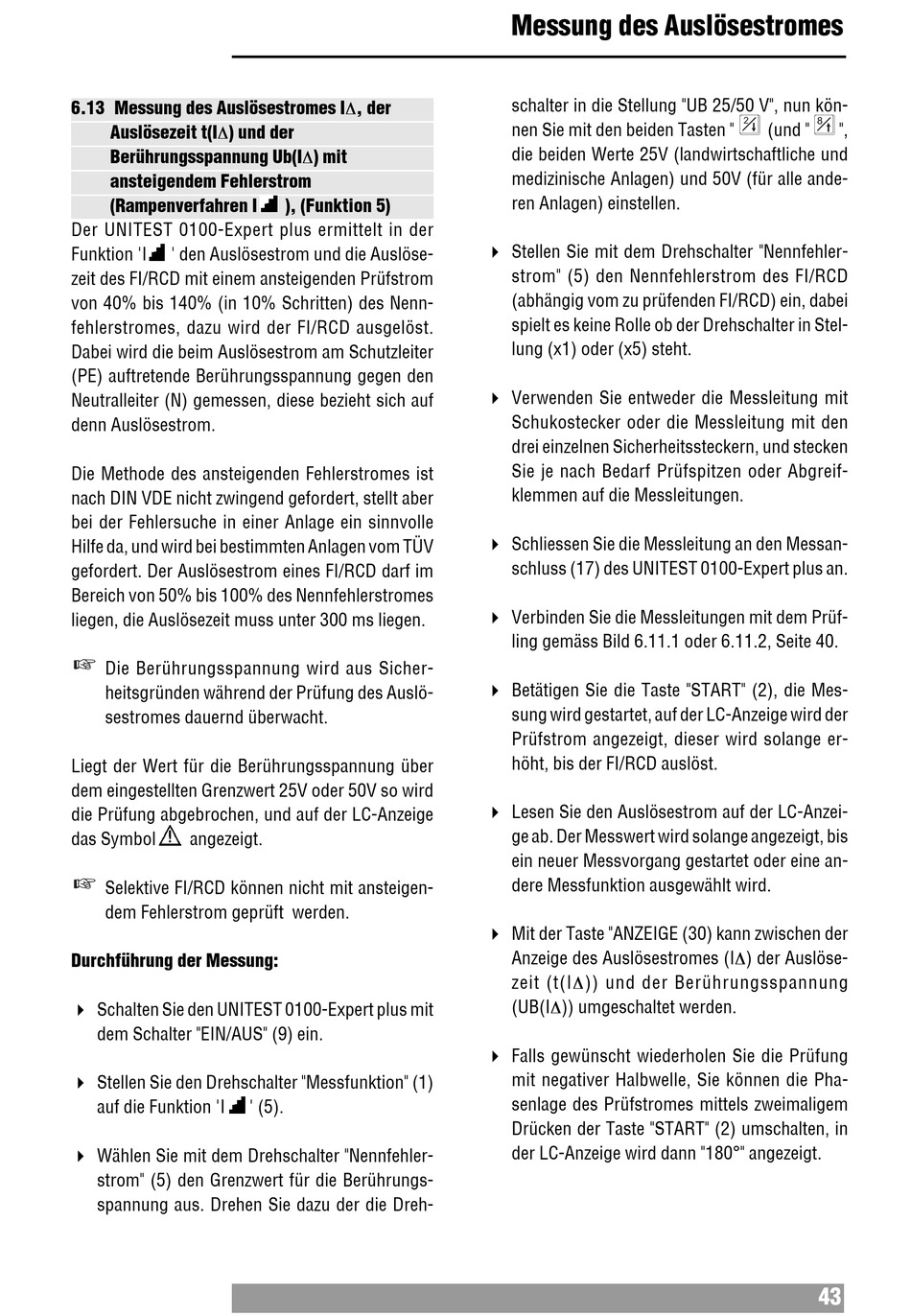

6.13 Messung des Auslösestromes I∆, der
Auslösezeit t(I∆) und der
Berührungsspannung Ub(I∆) mit
ansteigendem Fehlerstrom
(Rampenverfahren I
Der UNITEST 0100-Expert plus ermittelt in der
Funktion 'I
' den Auslösestrom und die Auslöse-
zeit des FI/RCD mit einem ansteigenden Prüfstrom
von 40% bis 140% (in 10% Schritten) des Nenn-
fehlerstromes, dazu wird der FI/RCD ausgelöst.
Dabei wird die beim Auslösestrom am Schutzleiter
(PE) auftretende Berührungsspannung gegen den
Neutralleiter (N) gemessen, diese bezieht sich auf
denn Auslösestrom.
Die Methode des ansteigenden Fehlerstromes ist
nach DIN VDE nicht zwingend gefordert, stellt aber
bei der Fehlersuche in einer Anlage ein sinnvolle
Hilfe da, und wird bei bestimmten Anlagen vom TÜV
gefordert. Der Auslösestrom eines FI/RCD darf im
Bereich von 50% bis 100% des Nennfehlerstromes
liegen, die Auslösezeit muss unter 300 ms liegen.
Die Berührungsspannung wird aus Sicher-
heitsgründen während der Prüfung des Auslö-
sestromes dauernd überwacht.
Liegt der Wert für die Berührungsspannung über
dem eingestellten Grenzwert 25V oder 50V so wird
die Prüfung abgebrochen, und auf der LC-Anzeige
das Symbol
angezeigt.
Selektive FI/RCD können nicht mit ansteigen-
dem Fehlerstrom geprüft werden.
Durchführung der Messung:
" Schalten Sie den UNITEST 0100-Expert plus mit
dem Schalter "EIN/AUS" (9) ein.
" Stellen Sie den Drehschalter "Messfunktion" (1)
auf die Funktion 'I
" Wählen Sie mit dem Drehschalter "Nennfehler-
strom" (5) den Grenzwert für die Berührungs-
spannung aus. Drehen Sie dazu der die Dreh-
), (Funktion 5)
' (5).
Messung des Auslösestromes
schalter in die Stellung "UB 25/50 V", nun kön-
nen Sie mit den beiden Tasten "
die beiden Werte 25V (landwirtschaftliche und
medizinische Anlagen) und 50V (für alle ande-
ren Anlagen) einstellen.
" Stellen Sie mit dem Drehschalter "Nennfehler-
strom" (5) den Nennfehlerstrom des FI/RCD
(abhängig vom zu prüfenden FI/RCD) ein, dabei
spielt es keine Rolle ob der Drehschalter in Stel-
lung (x1) oder (x5) steht.
" Verwenden Sie entweder die Messleitung mit
Schukostecker oder die Messleitung mit den
drei einzelnen Sicherheitssteckern, und stecken
Sie je nach Bedarf Prüfspitzen oder Abgreif-
klemmen auf die Messleitungen.
" Schliessen Sie die Messleitung an den Messan-
schluss (17) des UNITEST 0100-Expert plus an.
" Verbinden Sie die Messleitungen mit dem Prüf-
ling gemäss Bild 6.11.1 oder 6.11.2, Seite 40.
" Betätigen Sie die Taste "START" (2), die Mes-
sung wird gestartet, auf der LC-Anzeige wird der
Prüfstrom angezeigt, dieser wird solange er-
höht, bis der FI/RCD auslöst.
" Lesen Sie den Auslösestrom auf der LC-Anzei-
ge ab. Der Messwert wird solange angezeigt, bis
ein neuer Messvorgang gestartet oder eine an-
dere Messfunktion ausgewählt wird.
" Mit der Taste "ANZEIGE (30) kann zwischen der
Anzeige des Auslösestromes (I∆) der Auslöse-
zeit (t(I∆)) und der Berührungsspannung
(UB(I∆)) umgeschaltet werden.
" Falls gewünscht wiederholen Sie die Prüfung
mit negativer Halbwelle, Sie können die Pha-
senlage des Prüfstromes mittels zweimaligem
Drücken der Taste "START" (2) umschalten, in
der LC-Anzeige wird dann "180°" angezeigt.
8
(und "
",
43
