S811+ Konfiguration des Betriebs

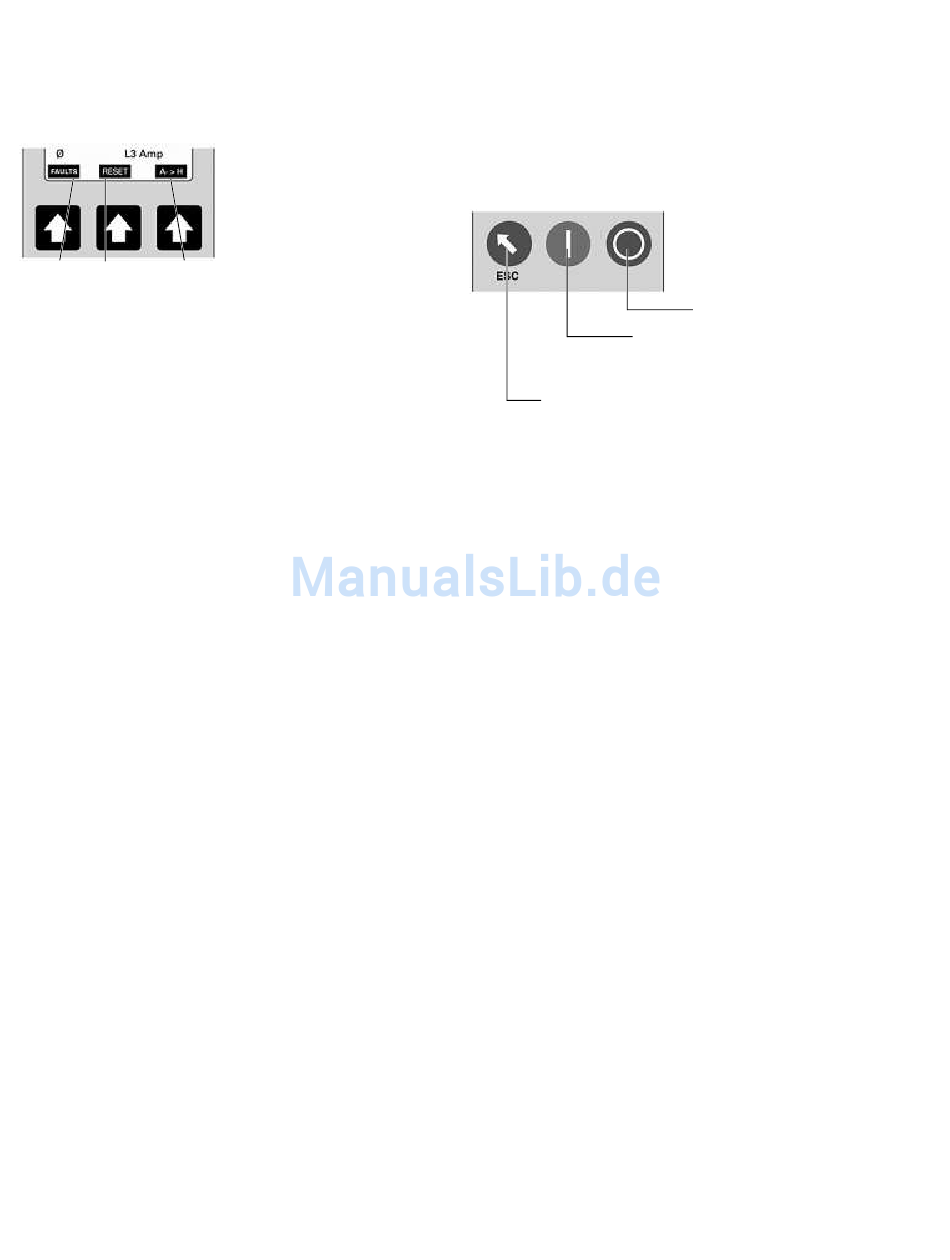

Abbildung 24: Softkeys
FEHLER RESET A>H
ZURÜCK WEITER <ENTER>
ZURÜCK WEITER
ZURÜCK WEITER <BEARBEITEN> = Editable Parameter Navigation
NIEDR HÖHER <SPEICHERN> = Parameterwert einstellen oder
ZURÜCK WEITER <MEHR>
￫ Die beim Einschalten auf der Standardan-
zeige angezeigte Taste FEHLER (linke Auf-
wärts-Pfeiltaste) kann mit dem Parameter
„Lokale JOG-Taste aktivieren" im LCD
DIM-Einrichtungsmenü auf die JOG-Funktion
eingestellt werden.
6.2.1 Übertragen der S811+ Konfigurationsparameter
Der S811+ verfügt über eine Funktion zum Spei-
chern der Konfigurationsparameter auf dem DIM.
Die Konfigurationsparameter können dann von
anderen S811+ heruntergeladen werden.
Hochladen der Parameter: Im LCD DIM-Einrich-
tungsmenü „Einstellungen hochladen" auswäh-
len.
6.2.2 Option Zugriffstufe (Passwort)
Zum Schutz der Parametereinstellungen können
Bearbeitungsberechtigungen vergeben werden.
• Level 0—Alle Parameter der Zugriffsstufe 0
• Level 1—der Zugriffsstufe 0 und 1 (siehe
Anhang A)
• Level 2—Erweiterte Bearbeitung mit Zugriff
auf alle änderbaren Parameter (Zugriffstufe 0,
1 und 2)
• Das Standardpasswort für Level 1 und 2 ist 0.
Für Level 0 ist kein Passwort möglich.
• Es kann für jeden Kanal ein separates
Passwort vergeben werden. Ein Hoch-
wechsel (Menü „LCD DIM-Einrichtung",
„DIM-Angriffsstufe") in einen höheren Kanal
44
= Standardanzeige beim Einschalten
= Menüauswahl
= Nicht änderbarer Parameter
speichern
= Fehler/Warnung
S811 Softstarter MN03900001E—Mai 2013
• Für kritische Funktionen werden vordefinierte
Tasten verwendet:
Abbildung 25: Vordefinierte Tasten
Anlaufbefehl—Min. 0,3 Sekunden für
Signalerkennung. Die Verzögerung kann auf
0,1 s eingestellt werden. Bei Einstellung auf
0 ist die Anlauftaste des DIM deaktiviert.
ESC—Navigiert von der Benutzeranzeige zu den
Bildschirmen für die Parameteränderung und wird
für die Rückkehr zu einem vorherigen Menü ohne
Speichern der Änderungen verwendet.
Herunterladen der Parameter: Im LCD DIM-Ein-
richtungsmenü „Einstellungen herunterladen"
auswählen.
Zum Löschen der im DIM gespeicherten Parame-
ter im Parameter „Einstellungen hochladen" die
Option „Löschen" auswählen.
erfordert einmalig die Passworteingabe,
danach ist eine Änderung im Menü
„LCD-DIM-Einrichtung" möglich („Kennwort
ändern").
www.eaton.com
Stopp-Befehl
