5.3.3 Anlaufen mit Stromgrenze
Dieser Modus wird in der Regel verwendet, wenn
der maximale Strom beim Anlaufen aufgrund von
Leitungseinschränkungen oder anderen Beden-
ken begrenzt werden muss. Bei einem Anlaufen
mit Stromgrenzwert legt der S811+ eine kons-
tante Spannung an den Motor an, was zu einer
Begrenzung des Stromflusses durch die Motor-
wicklungen führt. Die Stromhöhe wird mit dem
Parameter Anfängl. Drehmoment eingestellt,
siehe unten.

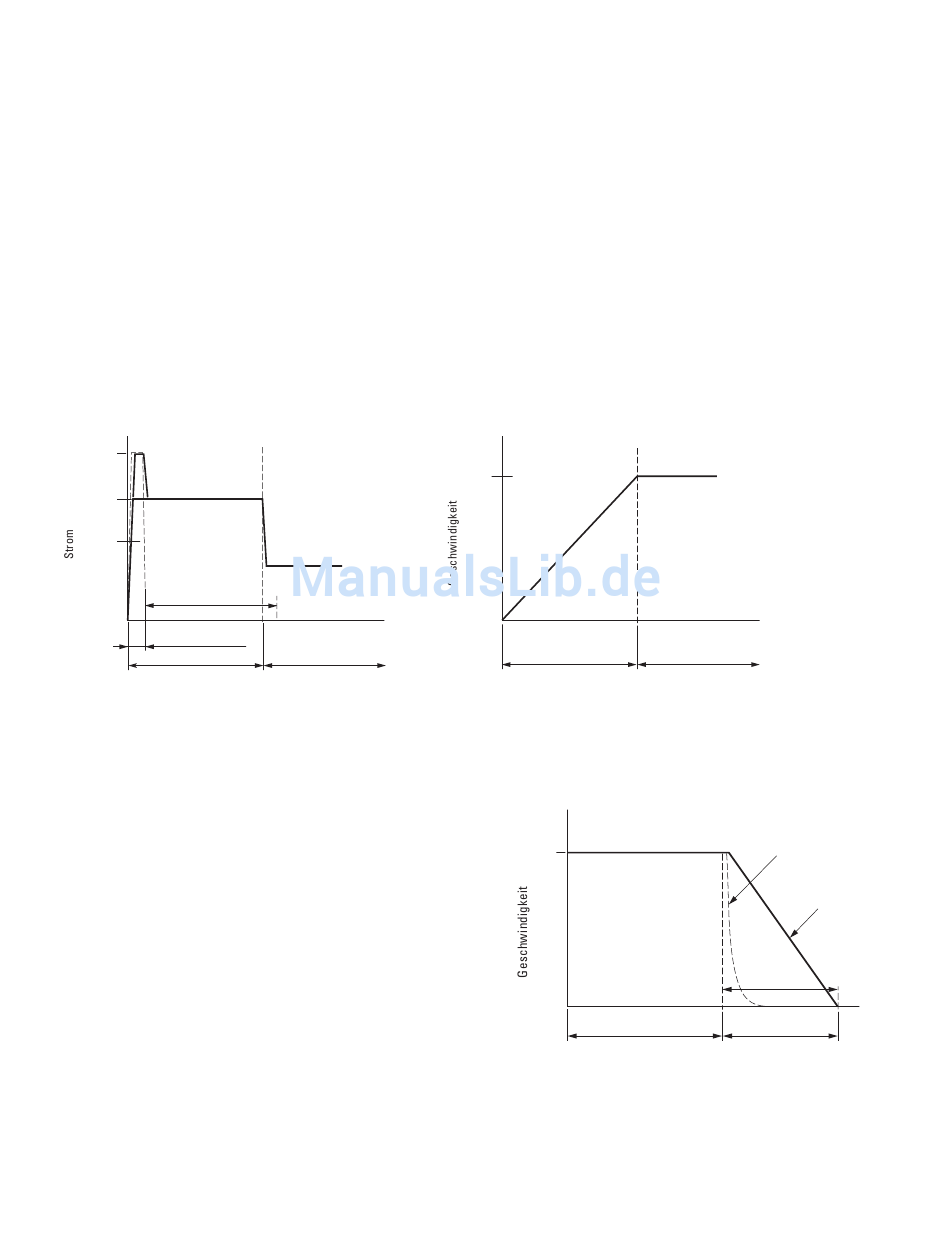

Abbildung 21: Stromgrenze
Kick-
start-
Dreh-
moment
Anfängl.
Dreh-
moment
100%
Softstartdauer
Kickstartdauer
Start
Zeit (Sekunden)
5.3.4 Softstopp/Pumpenstopp
Die Softstoppfunktion wird für Anwendungen ver-
wendet, die einen mit einer Rampe geregelten
verlängerten Stopp benötigen. Sie ist für Anwen-
dungen mit Lasten mit hoher Reibung ausgelegt,
die bei Deaktivieren der Spannungsversorgung
des Motor plötzlich anhalten. Bei einem Softstopp
wird eine Spannungsrampe bis auf 0 für die mit
dem Parameter „Softstoppzeit" eingestellte Zeit
angewendet. Die Pumpenstoppfunktion (optional)
wird für Pumpenanwendungen verwendet, die
spezielle Algorithmen benötigen, um die Anwen-
dung unter Vermeidung eines Wasserschlags zu
einem kontrollierten Stopp zu bringen.
￫ Der Softstoppmodus ist keine elektronische
Bremsfunktion und stoppt einen Motor nicht
schneller als ein normales Auslaufen unter
Last.
Bypass-Schütz
Betrieb
S811 Softstarter
MN03900001E—Mai 2013
￫ Anlaufen mit Stromgrenze wird bei Anwen-
dungen mit variablem Drehmoment wie Lüf-
ter oder Pumpen nicht empfohlen. Anlaufver-
suche mit einem anfänglichen Drehmoment
von 20 % oder weniger werden nicht emp-
fohlen, da der Motor unter Umständen kein
ausreichendes Drehmoment für eine korrekte
Beschleunigung aufbaut.
Bypass-Schütz
100%
Start
Zeit (Sekunden)
Abbildung 22: Softstopp
100%
Betrieb
www.eaton.com
Funktionsbeschreibung
Betrieb
Stopprampe
Softstopprampe
(Spannung)
Softstopp-
zeit
Softstopp
Zeit (Sekunden)
37
