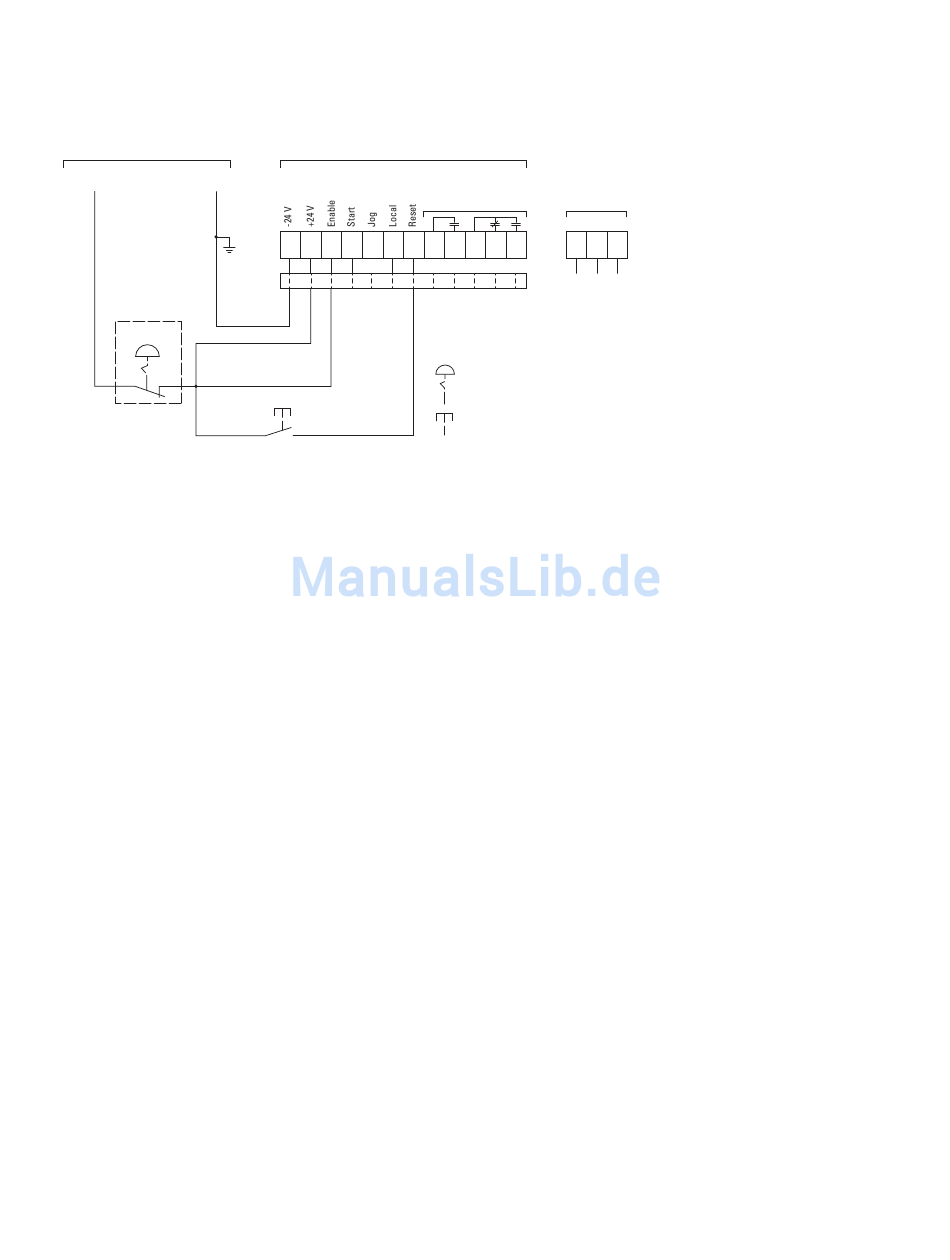

Abbildung 17: Basis-Anschlussplan für Netzwerksteuerung
DC-Steuerspannung
(+) Us 24 Vdc (-) Us
Not-Aus
Hinweis
1. Die Verdrahtung zwischen Spannungsversor-
gung und Klemmenblock der Steuerung min-
destens mit AWG 14 (2,5 mm
2. Siehe Abschnitt „Verwenden eines Zusatzre-
lais" unten, falls ein Relais anstatt einer
Anzeigelampe für die Klemmen 13, 14, 95, 96
und 98 verwendet werden soll.
3. An die Klemmen 13, 14, 95, 96 und 98 kön-
nen 120 VAC angelegt werden.
4. Einen Ferrit (Fair-Rite #0446176451) zu
DC-Leitungen der Steuerungsversorgung und
E/A-Steuerungsleitungen des S811+ hinzufü-
gen (alle durch einen Ferrit).
5. Die Funktion der Klemmen 1, 2, 3 und 4 ist in
der Standardkonfiguration dargestellt. Diese
Klemmen können für andere Funktionen pro-
grammiert werden.
6. Zusatzrelais: 3 A bei 120 VAC oder 24 VDC,
Schaltung max. 10 A (Ohmsche Last).
Steuerklemmenblock
Relais
- + P 1 2 3 4 13 14
Rastend
Reset
Tastend
) ausführen.
2
S811 Softstarter MN03900001E—Mai 2013
CH0 Net
95 96 98 D0 D1 GND
www.eaton.com
Installation
31
