4.3.4 Schraubanschlussinstallation S811+N... und S811+R...
Die Verdrahtung für Versorgung und Last gemäß
den lokalen und nationalen Vorschriften an den
Softstarter anschließen. Die Anschlüsse gemäß
der Tabelle auf Seite 17 anziehen.
4.3.5 Schraubanschlussinstallation S811+T..., S811+U... und S811+V... Gerüste
1. Klemmenabdeckungen von Leitungs- und
Lastanschluss durch Lösen der Befestigungs-
schrauben der Abdeckung vom Softstarter
entfernen.
2. Die Abdeckungen nach Entfernen der Schrau-
ben vom Gerät schieben.
3. Die Schraubanschlüsse anbringen und die
Montage-Hardware gemäß den im Kit enthal-
tenen Anweisungen installieren. Die im Kit
enthaltene Montage-Hardware mit 13,6 Nm
anziehen.
4. Die Leitungs- und Lastdrähte installieren und
die Hardware entsprechend den Drehmo-
mentwerten in der Tabelle auf Seite 17 anzie-
hen.
5. Die Abdeckungen der Leitungs- und Lastan-
schlüsse wieder in ihre ursprüngliche Posi-
tion schieben.
6. Die Abdeckungen mit den anfänglich entfern-
ten Schrauben sichern.

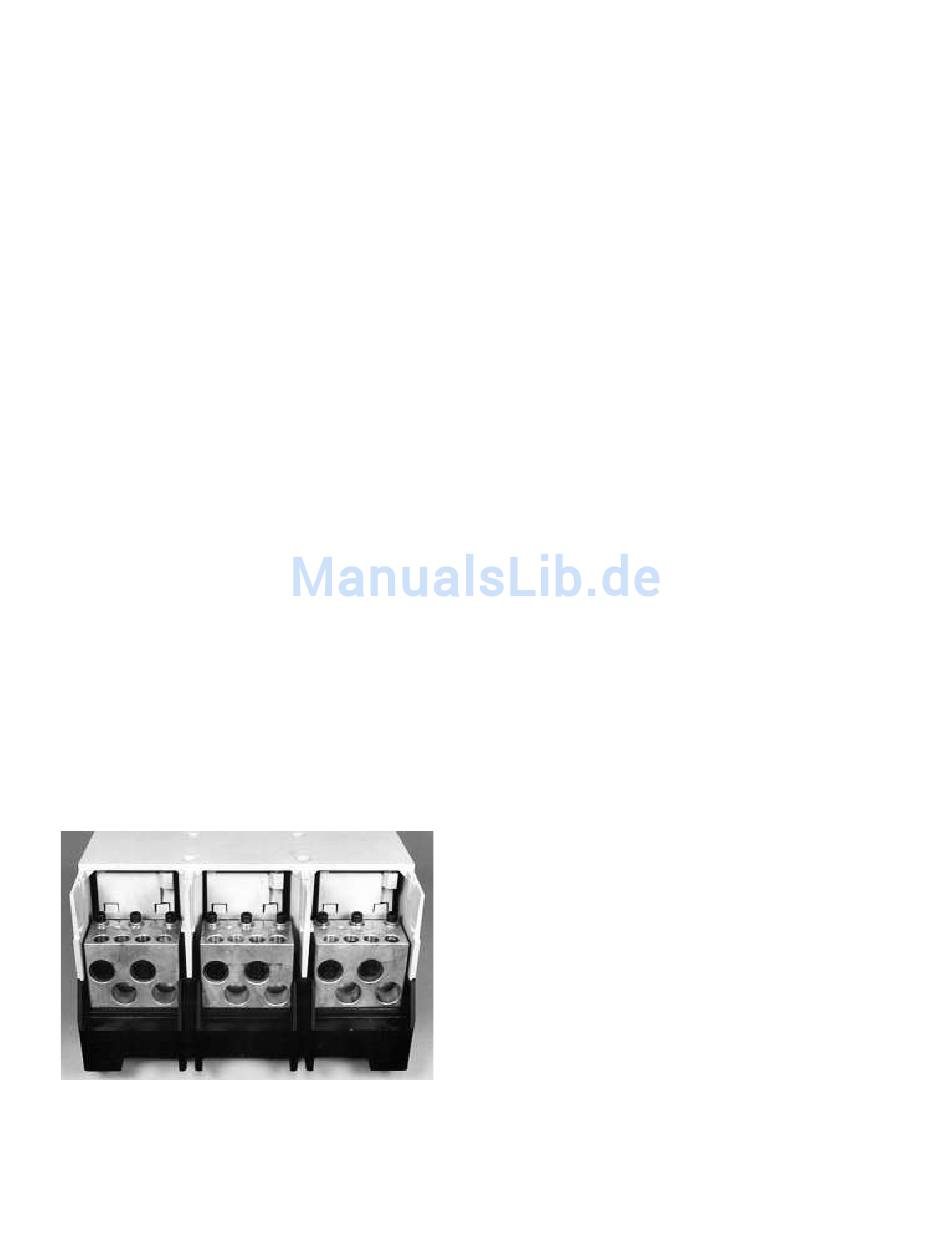

Abbildung 10: S811+V... Abbildung ohne Klemmen-
abdeckung und mit Schraubanschluss-Bausatz
EML30 auf Lastseite
