Aufwickeln Des Etikettenstreifens Im Aufwickelmodus - CAB A+ Kurzanleitung

A2+/A4+/A6+/A8+
Material einlegen
6.1.5

Aufwickeln des Etikettenstreifens im Aufwickelmodus

5
4

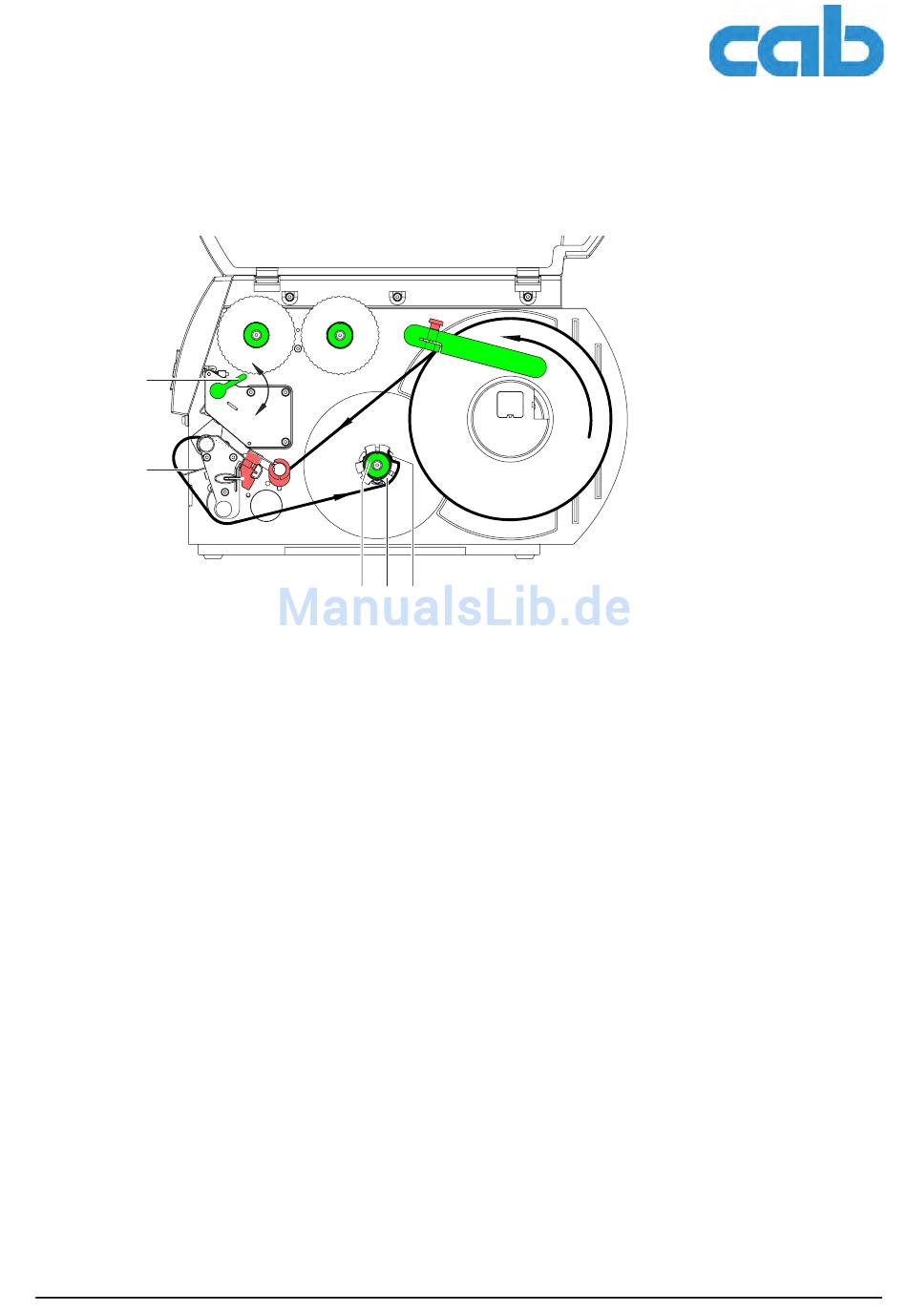

Abb. 7: Führung des Etikettenstreifens im Aufwickelmodus
Im Aufwickelmodus werden die Etiketten nach dem Bedrucken intern zur späteren Verwendung wieder
aufgewickelt.
1. Für den Aufwickelmodus gegebenfalls Andrucksystem abbauen (siehe "6.5" auf Seite 18) und
Umlenkblech anbauen (siehe "6.4" auf Seite 17).
2. Etikettenstreifen um das Umlenkblech (4) zum internen Aufwickler (2) führen.
3. Aufwickler (2) festhalten und Drehknopf (3) im Uhrzeigersinn bis zum Anschlag drehen.
4. Etikettenstreifen unter eine Klammer (1) des Aufwicklers schieben und Drehknopf (3) gegen den Uhr-
zeigersinn bis zum Anschlag drehen.
Der Aufwickler wird gespreizt und der Etikettenstreifen dadurch festgeklemmt.
5. Aufwickler (2) gegen den Uhrzeigersinn drehen, um den Etikettenstreifen zu straffen.
6. Hebel (5) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
Die Etikettenrolle ist für den Betrieb im Aufwickelmodus eingelegt.
Ausgabe 2/10
3 2 1
Kurzanleitung 13
