MOTO GUZZI stelvio 4v - 1200 abs Werkstatt-Handbuch Seite 178

Motor
•

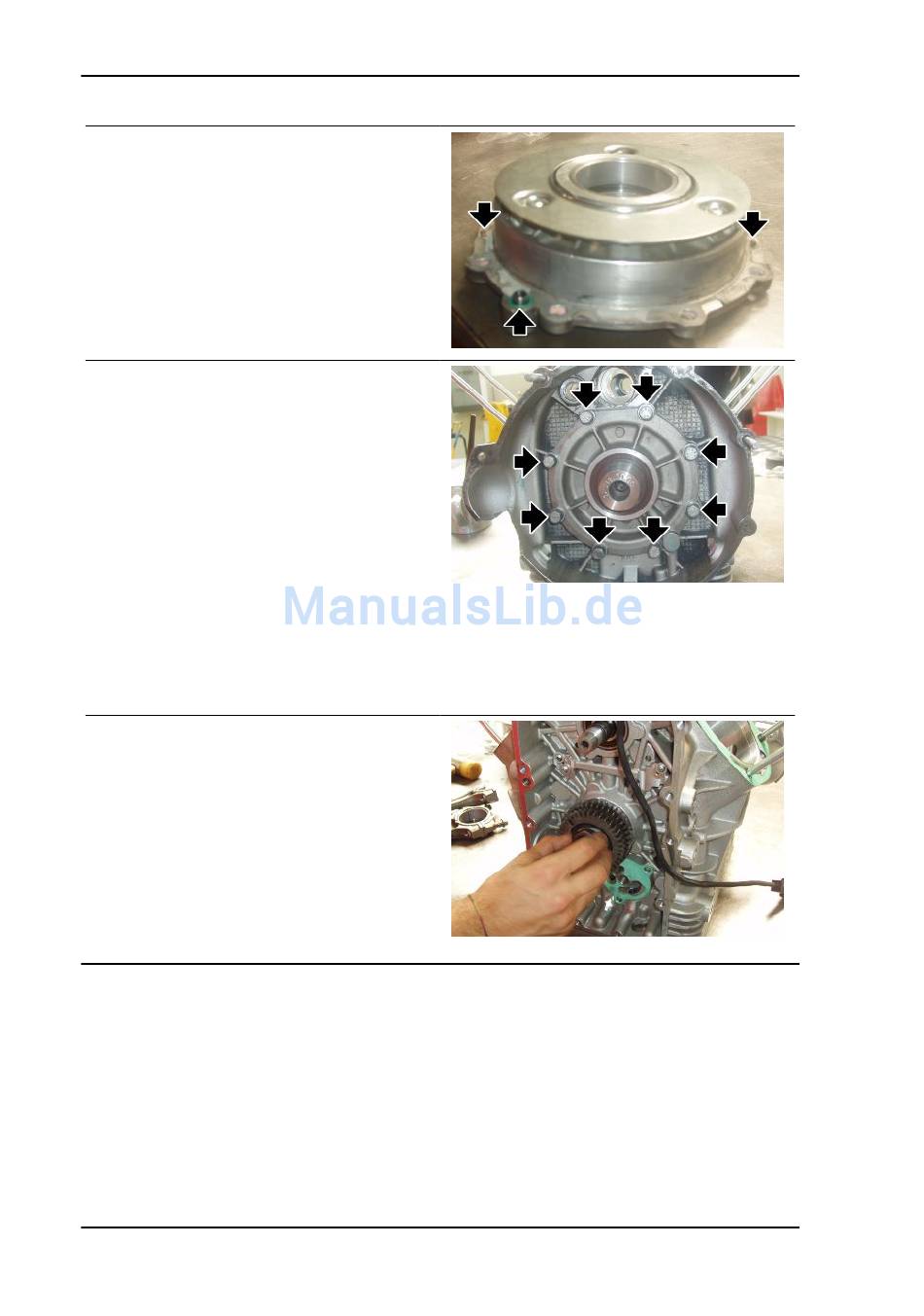

Die Flansch auf der Lichtmaschinen-
seite an der Kurbelwelle anbringen.
Dabei prüfen, dass der Zentrierstift mit
O-Ring richtig positioniert ist.
•
Beim Einbau der Flansch am Kurbel-
gehäuse müssen die drei Zentrierstifte
auf die Sitze am Kurbelgehäuse aus-
gerichtet sein.
•
Ein Teflonband auf den beiden unteren
Schrauben für die Befestigung hinten
anbringen, damit kein Öl ausrinnen
kann.
•
Die acht Schrauben des Flanschs auf
der Schwungradseite kreuzweise an-
ziehen.
•
Das Werkzeug für die Zentrierung des Dichtungsrings von der Kurbelwelle abnehmen.
Spezialwerkzeug
12.91.20.00 Werkzeug zum Einbau Flansch Lichtmaschinenseite komplett mit Dichtungsring an
Kurbelwelle
•
Um zu vermeiden, dass die Aus-
gleichscheibe im Kurbelgehäuse aus
ihrem Sitz verstellt, von der Lichtma-
schinenseite die beiden Zahnräder
und die Mutter anbauen.
MOT - 178
