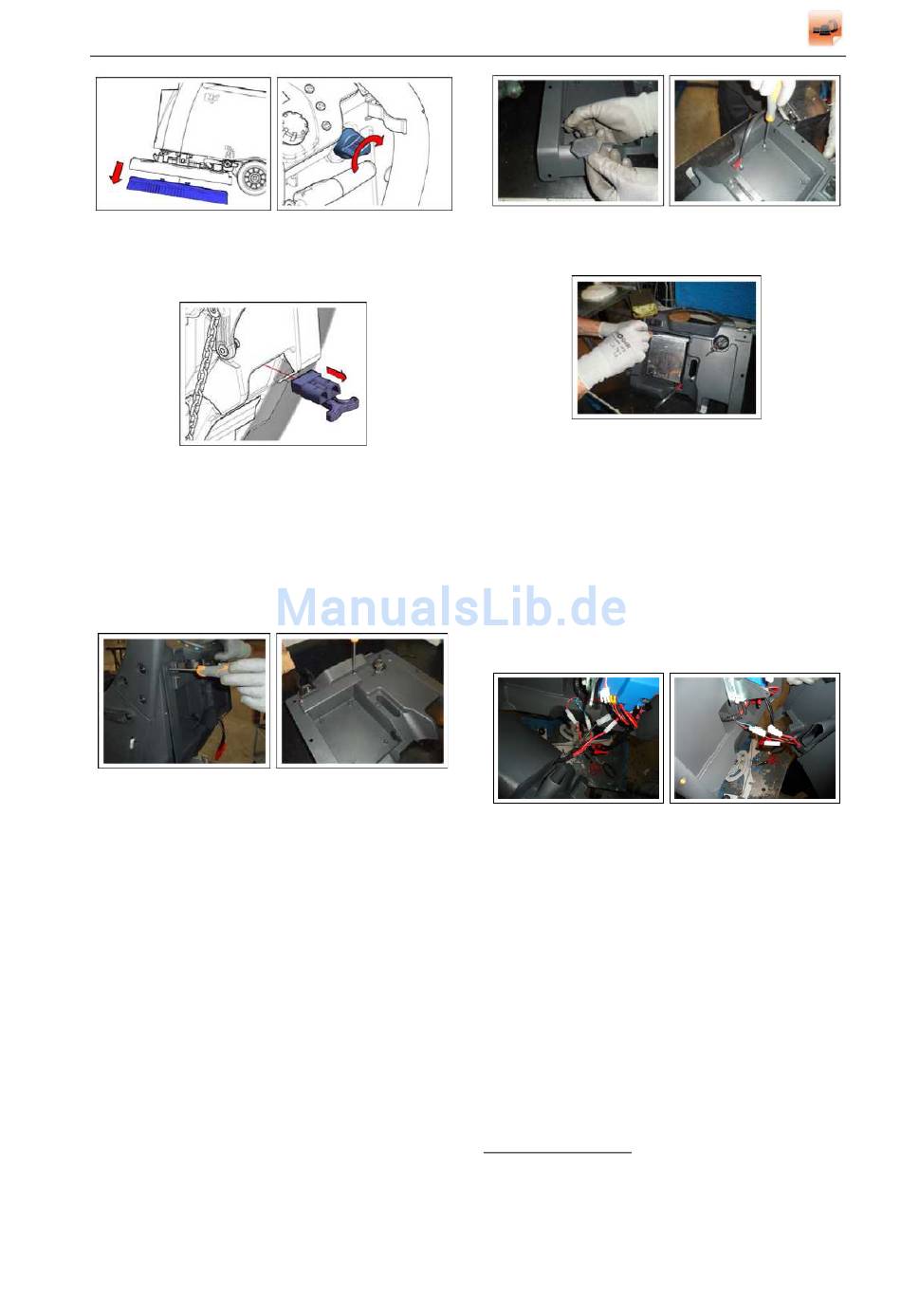

Fimap IMx Werkstatt-Handbuch Seite 86

86
9.2.3-3 Entfernen der Bürste
9.2.3-5 Trennen der Batterien
• Das hintere Schutzgehäuse entfernen und auf
einen Arbeitstisch legen.
• Das Verschlussgehäuse des Batterieladegeräts
entfernen.
9.2.4-6 Entfernen der
Bürste
• Den Steckdosenschutz des Batterieladegeräts
installieren.
• Die Abdeckung der Bohrlöcher X-förmig
einritzen und die Drähte des Batterieladegeräts
durchziehen.
• Die unteren Befestigungsschrauben um 2
oder 3 Gewindedrehungen einschrauben.
• Das Batterieladegerät
Befestigungsstützen positionieren.
• Die unteren Schrauben festziehen und die
oberen Schauben arretieren.
9.2.3-4 Abschalten der
Maschine
9.2.4-7 Abschalten der
Maschine
auf den
9.2.4-8 Entfernen der Bürste
9.2.4-10 Entfernen der Bürste
• Die Drähte des Batterieladegeräts und
anschließen:
- Leistungskabel an die Kabel XCB der
Elektroanlage der Maschine.
- Kabel des Sicherheitskontakts an die
Kabel XCBR der Elektroanlage der
Maschine.
9.2.4-11 Entfernen der
Bürste
• Das Verschlussgehäuse des Batterieladegeräts
befestigen.
• Das hintere Schutzgehäuse befestigen.
• Die Bedientafel befestigen.
• Den Hochstellhebel des Saugfußes befestigen.
1
Siehe Elektroanlage
9.2.4-9 Abschalten der
Maschine
1
9.2.4-12 Abschalten der
Maschine
