4.3. Aufbau der IMx
B/BT

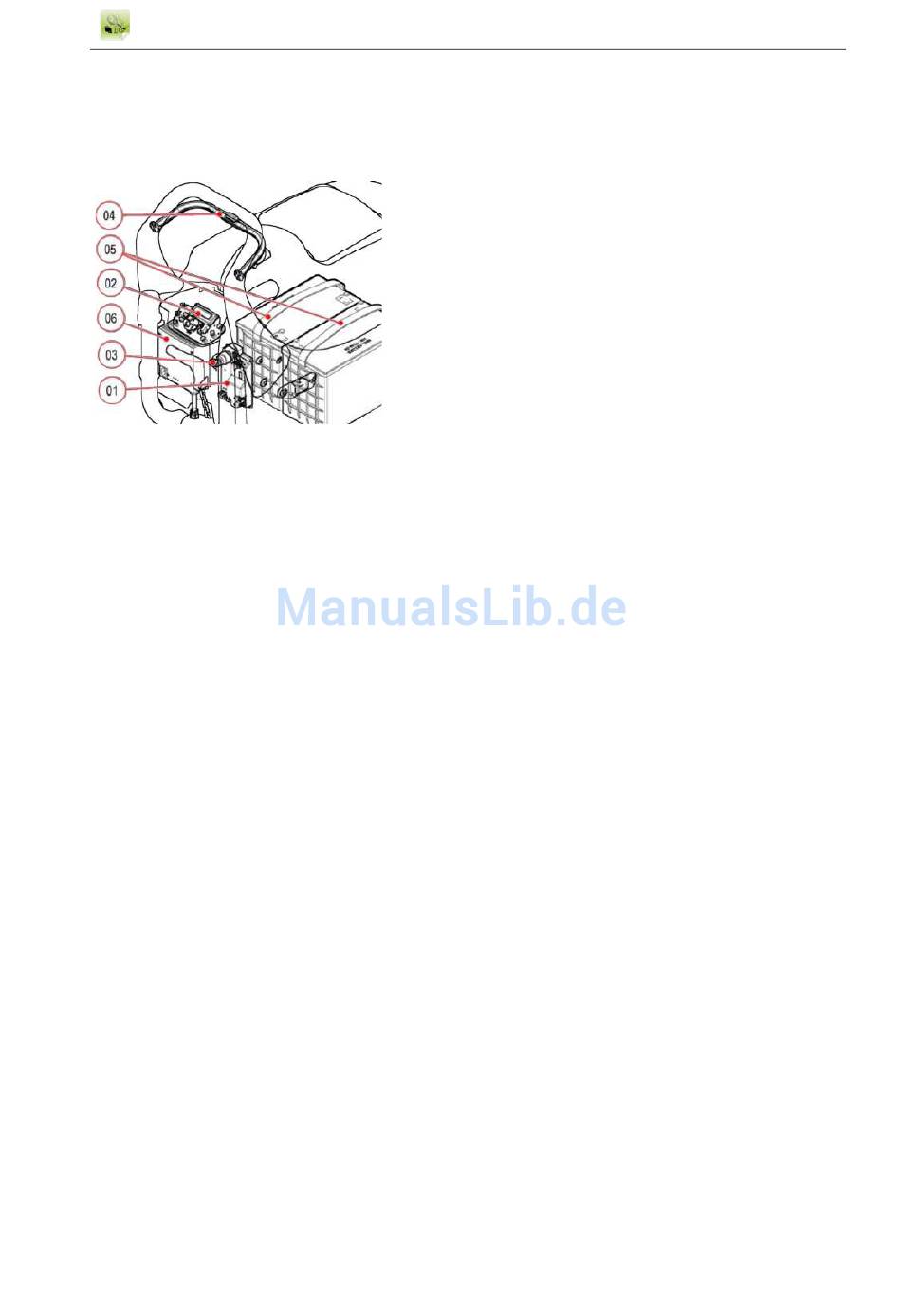

Abbildung 4.2: Elektroanlage der IMx B/BT
1. Funktions-/Leistungskontrollkarte.
2. Steuerkarte.
3. Zündschlüsselschalter.
4. Totmann-Mikroschalter.
5. Batterien
6. Batterieladegerät
4.4. Beschreibung der
IMx B/BT
Die Steuerung der Antriebs-, Brems-, Schrubb-
und Trocknungsfunktion wird an eine Funktions-
/Leistungskontrollkarte übertragen. Die Karte
empfängt die von der Bedientafel, vom Totmann-
Mikroschalter und von den elektronischen
Vorrichtungen der Maschine
Signale und Einstellungen. Diese Signale werden
von der Funktions-/Leistungskontrollkarte
entsprechend interpretiert,
Scheuersaugmaschine
funktioniert und die Sicherheitsbedingungen für
den Bediener gewährleistet
Programmierkonsole, sowohl zum Einstellen der
wichtigsten Betriebsparameter der Maschine
(Antrieb, Trocknen und Schrubben) als auch für
die Überprüfung in Echtzeit des Zustands und der
kommenden
damit die
ordnungsgemäß
sind. übliche
Stromaufnahmen der Motoren und Batterien
verwendet werden.
43
