3.2.
Mechanisches
Scheuersystem
3.2.1.
Erforderliches Werkzeug
•
Spezialzange für Schellen
•
Spannringzange
•
Gabelschlüssel Nr. 13
•
Inbusschlüssel Nr. 4
•
Rohrschraubendreher N. 7
3.2.2. Mechanisches
Scheueraggregat
• Die
Bürste
aus
aushaken.

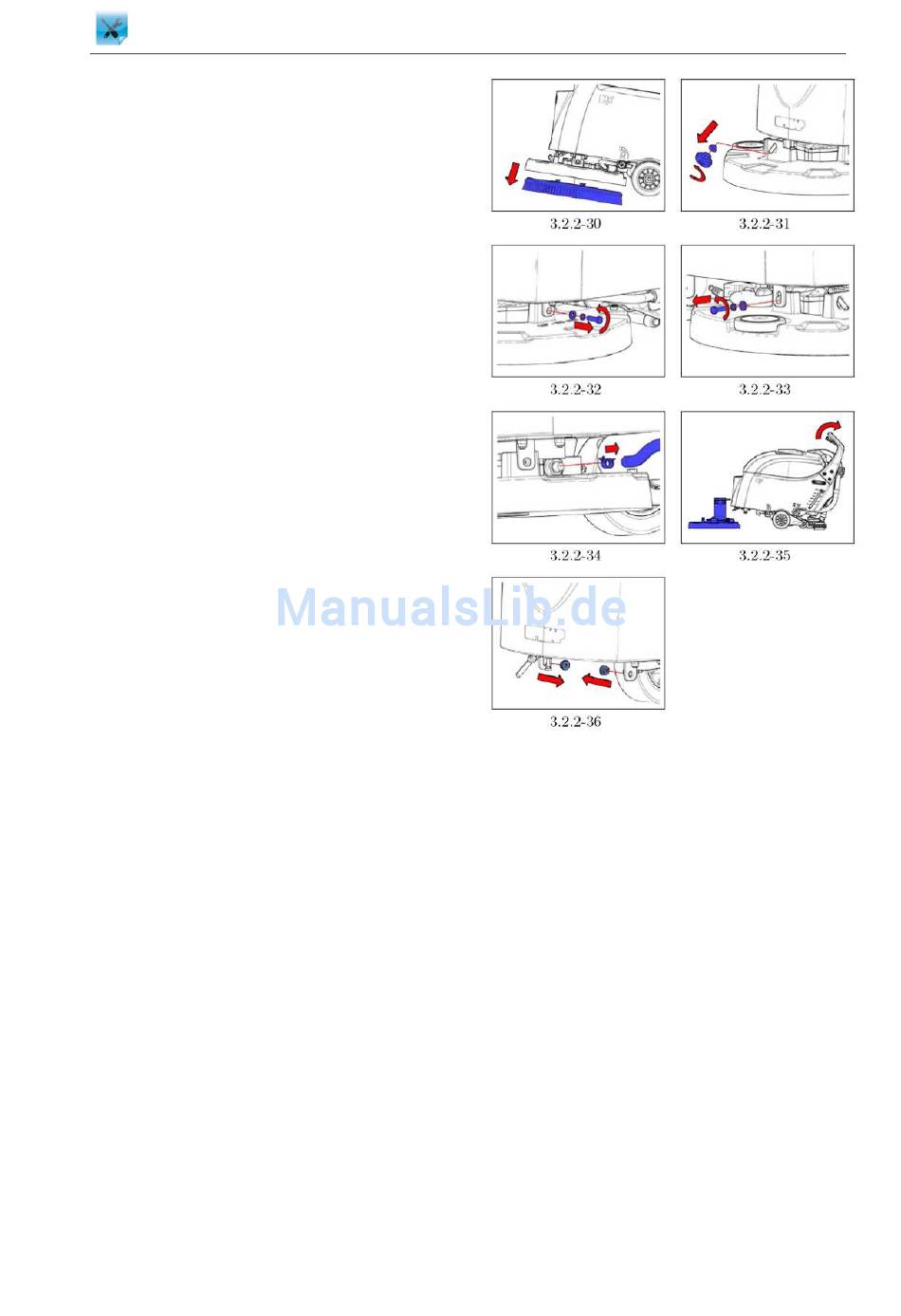

(siehe Abb. 3.2.2-30)
• Die Maschine in den Sicherheitszustand
versetzen.
• Den
Stellknopf
Fahrtrichtung der Maschine entfernen
Abb. 3.2.2-31)
• Den Steckverbinder des Motors und den
Steckverbinder des Magnetventils trennen.
• Den Zulaufschlauch der Reinigungslösung
trennen.
(siehe Abb. 3.2.2-34)
• Die
Befestigungsschrauben
Bürstenkopf
und
entfernen
(siehe Abb. 3.2.2-32) (siehe Abb. 3.2.2-33)
• Die Maschine in die Parkposition neigen
und den Bürstenkopf mit einer Dreh- und
Schrubbewegung herausziehen
.
3.2.2-35)
• Die Befestigungsbuchsen des Bürstenkopfs
entfernen
(siehe Abb.
• Zum
Wiedereinbauen
umgekehrter Reihenfolge vorgehen.
dem
Bürstenkopf
zum
Einstellen
der
(siehe
zwischen
Maschinenrahmen
(siehe Abb.
.
.
.
-
)
3
2
2
36
des
Teils
in
•
27
