3.1.

Elektroanlage

3.1.1. Erforderliches Werkzeug

• Feiner und mittlerer Schraubendreher mit
Torxprofil
• Feiner und mittlerer flacher Schraubendreher
• Gabelschlüssel:
- Nr. 2,5
- Nr. 5,5
- Nr. 6
- Nr. 8
- Nr. 10
- Nr. 13
• Inbusschlüssel:
- Nr. 2,5
- Nr. 4
- Nr. 5
- Gelenkschlüssel N r. 13

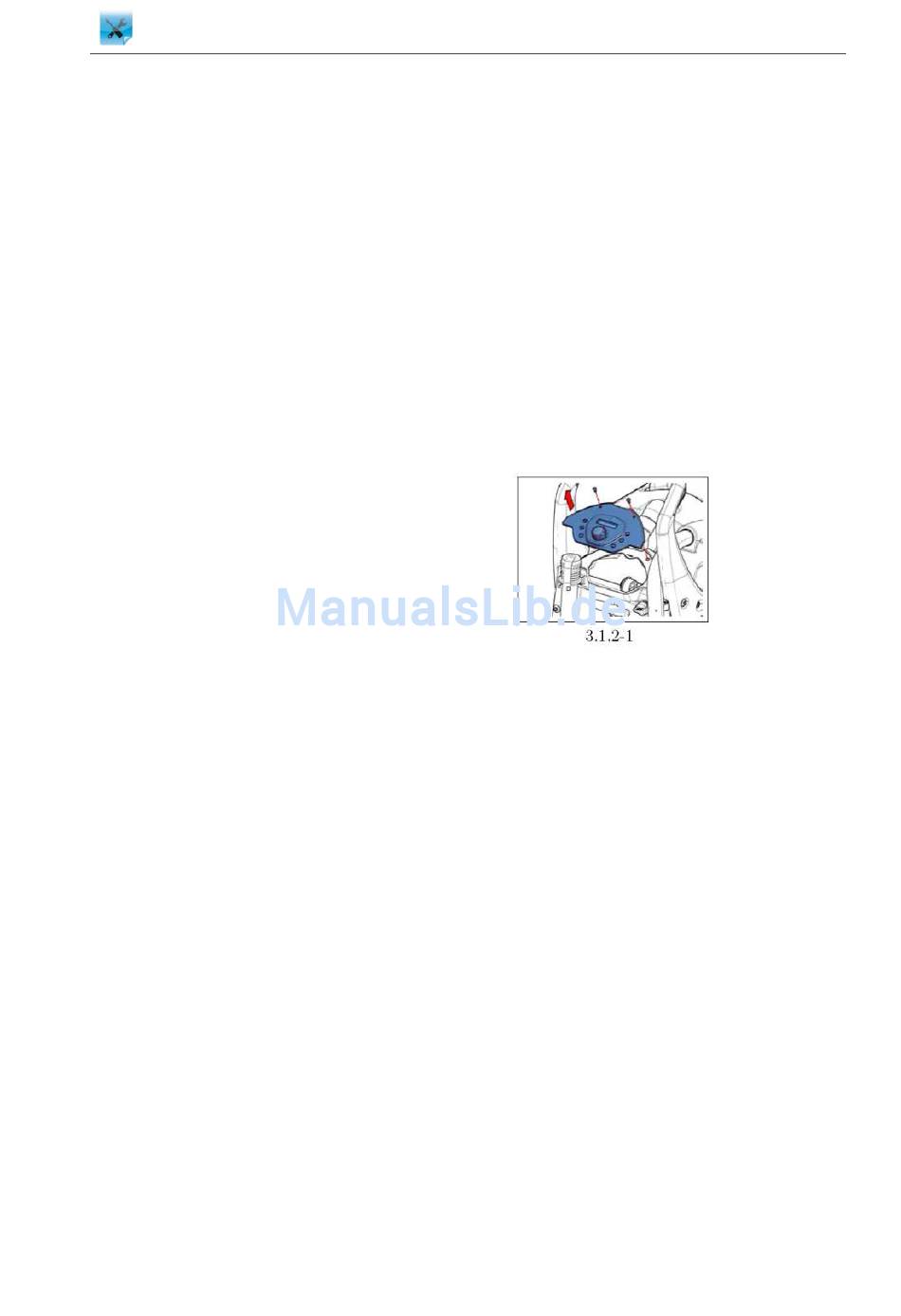

3.1.2. Bedientafel IMx B/BT

• Die Maschine in den Sicherheitszustand
versetzen.
• Die Befestigungsschrauben
Bedientafel und Maschine lösen
• Das Verbindungskabel zwischen Displaykarte
und Steuerkarte trennen.
• Die Bedientafel abnehmen.
• Die Tastenabdeckungen
entfernen.
• Zum Wiedereinbauen
umgekehrter Reihenfolge vorgehen
21
21
zwischen
(siehe Abb. )
vom Tastenpult
des Teils in
